向いている人
- PLCやラダー回路を始めたばかりの人
- 手動操作の基本回路を整理したい人
- 自己保持回路やワンショット回路との違いを知りたい人
押している間だけ動く回路とは？
押している間だけ動く回路とは、ボタンやスイッチを押している間だけ出力がONになり、離すとOFFに戻る回路です。
かなりシンプルな回路ですが、現場ではよく使います。たとえば、押している間だけブザーを鳴らしたい時、押している間だけシリンダやモーターを動かしたい時などに使います。
自己保持回路のように、一度押したら押し続けなくても動く回路とは違い、押している間だけ有効なのがポイントです。
まずは「押している間だけON」と覚える
入力がONしている間だけ出力もON。入力がOFFになると出力もOFF。これが押している間だけ動く回路の基本です。
どんな時に使うのか
現場では、自動運転ではなく、手動で一時的に動かしたい場面で使いやすい回路です。
動作確認
設備の点検や試運転で、少しだけ動きを見たい時に向いています。ボタンを離せば止まるので扱いやすいです。
手動送り
ワークを少し動かしたい時や、位置合わせのために少しだけ動かしたい時に使います。
一時的な出力
ブザー、ランプ、電磁弁、モーターなどを一時的にだけ動かしたい時に使います。
手を離したら止めたい操作
操作している間だけ動作させたい時に向いています。通常運転とは分けて考えると分かりやすいです。

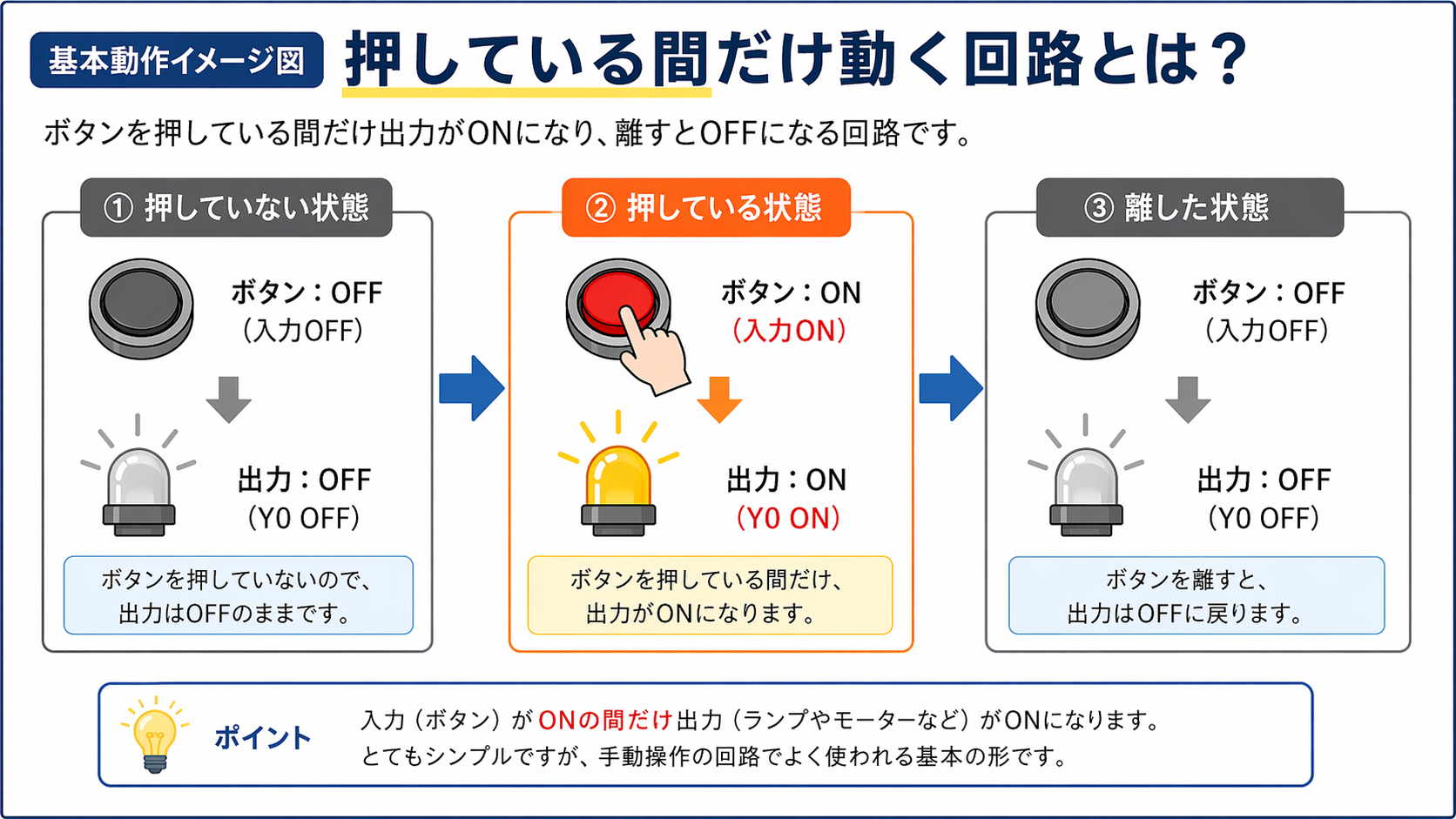

押している間だけ動く回路の基本動作
一番基本の流れは、入力の状態がそのまま出力に反映される形です。
1. ボタンを押す
押しボタンやスイッチを押すことで、PLC入力がONします。
2. 出力がONする
入力条件が成立している間だけ、ランプや電磁弁などの出力がONします。
3. ボタンを離す
ボタンを離すとPLC入力がOFFになり、条件が切れます。
4. 出力がOFFする
入力がOFFになるので、出力もOFFに戻ります。保持はしません。
GX Works3で見る時の考え方
GX Works3で見る時も、まずは「どの入力を見ているか」「その接点がどうつながるか」「何を出力しているか」を順番に見ると分かりやすいです。
どの入力か
押しボタンなのか、スイッチなのか、センサなのかを見ます。今回は手動ボタンを想定すると分かりやすいです。
a接点かどうか
基本形では入力のa接点をそのまま使うことが多いです。入力ONで接点がつながります。
出力先は何か
ランプなのか、モーターなのか、バルブなのかを見ると、回路の目的が分かりやすくなります。
保持していないか
自己保持接点がない場合、入力を離すと出力もOFFに戻ります。ここが起動・停止回路との違いです。

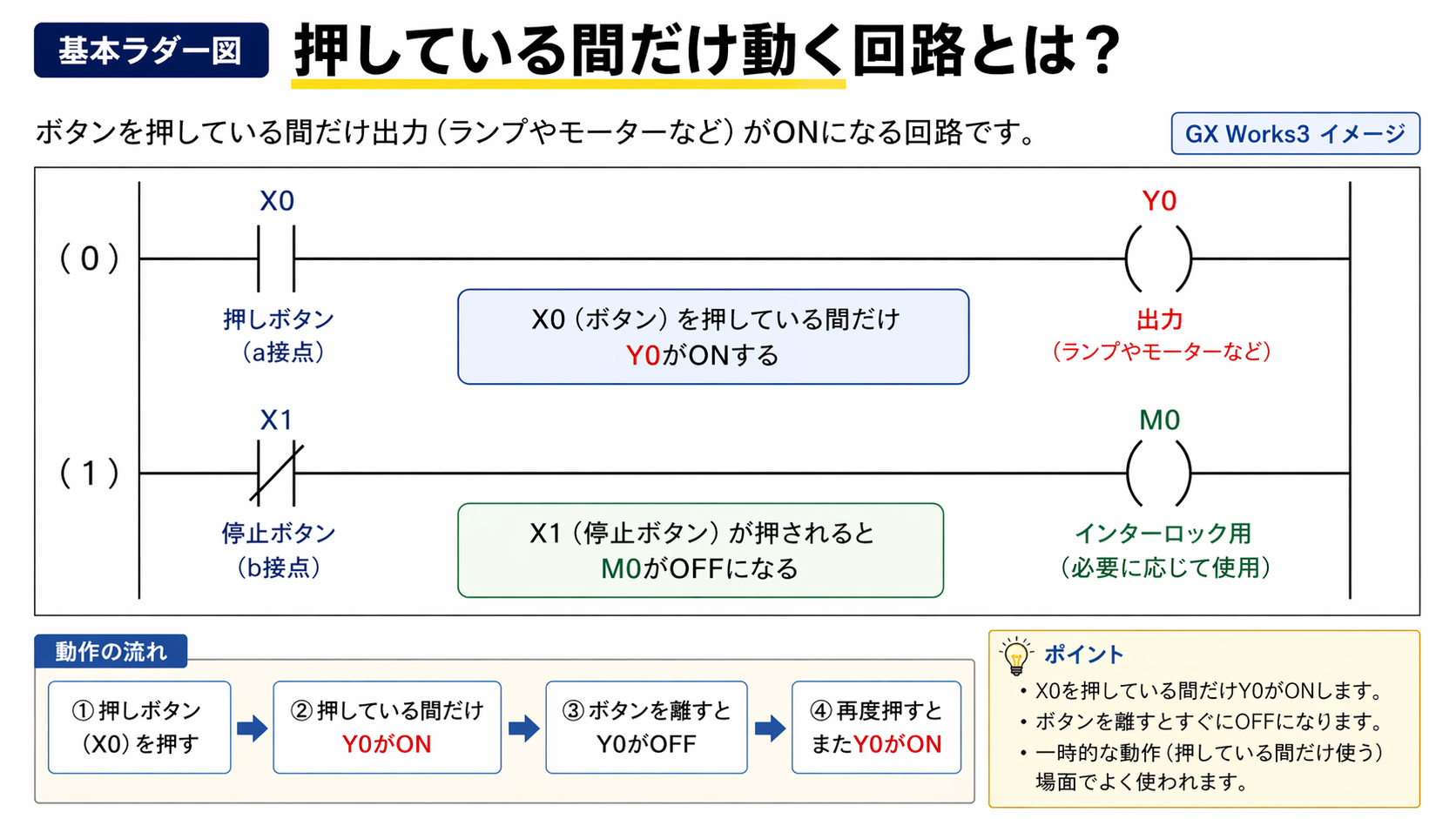

先輩押している間だけ動く回路は、まずX入力とY出力がそのままつながるイメージで見ると分かりやすいよ。
後輩自己保持がないから、ボタンを離したらY出力もすぐOFFに戻るんですね。
起動・停止回路やワンショット回路との違い
押している間だけ動く回路は、起動・停止回路やワンショット回路と似て見えることがあります。ただし、動きの考え方は違います。
| 回路 | 動き方 | 向いている使い方 |
|---|---|---|
| 押している間だけ動く回路 | 押している間だけON、離すとOFF | 手動操作、動作確認、一時的な出力 |
| 起動・停止回路 | 起動後、自己保持で動作継続。停止条件でOFF | 通常運転、継続動作 |
| ワンショット回路 | 入力が変化した瞬間だけON | 1回だけ信号を出したい処理 |
継続してONか、保持するか、瞬間だけONかを分ける
押している間だけ動く回路は、入力ON中は出力もONします。自己保持回路は離しても保持し、ワンショット回路は変化した瞬間だけONします。
注意したいポイント
シンプルな回路ですが、使いどころや安全面を間違えると危ないこともあります。
押しっぱなしだと動き続ける
入力がONしている間ずっと出力もONします。長く押せば、その間ずっと動作します。
自己保持ではない
一度押したら動き続ける回路ではありません。離したら止まるのが基本です。
手動操作向きか確認する
動作確認や一時操作には向きますが、通常の自動運転にそのまま使うとは限りません。
設備の急な動きに注意
手動操作でも設備が急に動くことがあります。周囲の安全と運転モードを確認します。
確認時は挟まれ・干渉に注意
押している間だけ動く回路は手動操作で使いやすい反面、押している間は出力が有効です。シリンダ、モーター、搬送部などの動作範囲に注意してください。
まとめ：押している間だけ動く回路は、一時操作の基本回路
押している間だけ動く回路は、入力がONしている間だけ出力もONし、入力を離すと出力もOFFに戻る基本回路です。
手動操作、動作確認、一時的な出力操作で使いやすく、自己保持回路やワンショット回路との違いを覚えるうえでも大切な考え方です。
この記事の要点
「押す → ON」「離す → OFF」というシンプルな流れを押さえると、起動・停止回路、自己保持回路、ワンショット回路との違いも整理しやすくなります。
