起動・停止回路とは？押して起動・停止で止まる基本回路をやさしく整理

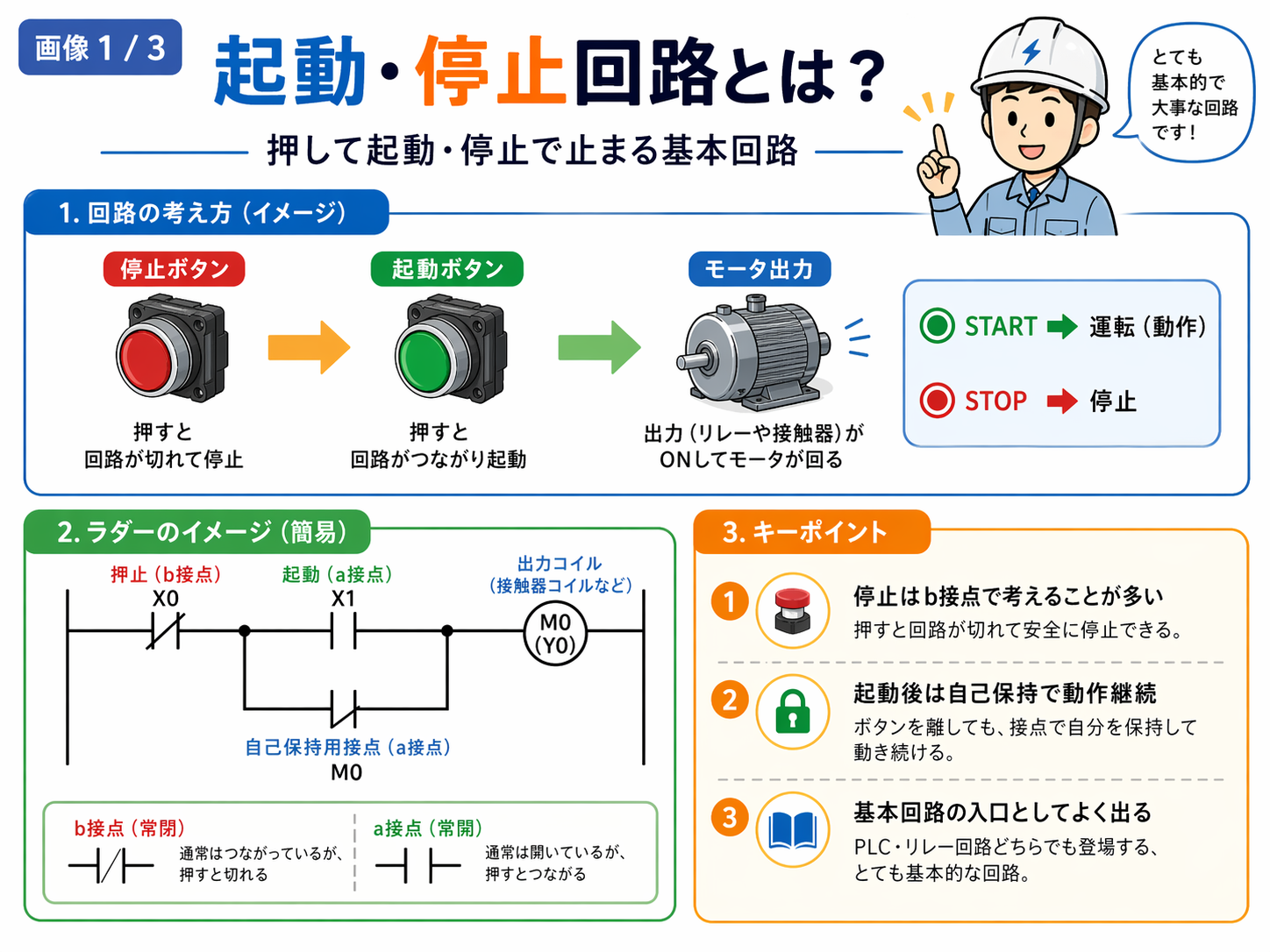

起動・停止回路の全体像

起動・停止回路は、起動ボタンを押したら運転し、停止ボタンを押したら止まるようにする基本回路です。

現場では、モータを動かす、接触器を入れる、設備の運転指令を出すなど、いろいろな回路の入口になります。

大事なのは、起動ボタンだけを見るのではなく、停止ボタン、自己保持、運転出力をひとつの流れで見ることです。

先輩起動・停止回路は、制御回路の基本です。起動する条件よりも、まず「どうやって止めるか」を意識すると追いやすくなります。

新人動かすボタンだけじゃなくて、停止ボタンや保持がどう切れるかを見るんですね。

停止はb接点、起動はa接点で考える

起動・停止回路では、停止ボタンにb接点、起動ボタンにa接点を使う考え方が基本になります。

停止ボタンは、普段は回路を通しておき、押された時に回路を切ります。起動ボタンは、普段は切れていて、押された時だけ回路を通します。

停止条件は先に見る

起動しない時は、起動ボタンだけでなく、停止ボタンや停止条件が入ったままになっていないかを先に確認すると原因を追いやすいです。

簡略ラダー例で見る起動・停止回路

起動・停止回路をラダーで見ると、停止b接点、起動a接点、自己保持接点、運転出力の並びで考えます。

ここではメーカー画面を完全再現するのではなく、初心者が追いやすい概念図として整理します。

自己保持回路とのつながり

起動・停止回路は、自己保持回路とほぼセットで考えます。

起動ボタンを押した瞬間だけ運転するなら、ボタンを離すと止まります。設備として運転を続けるには、起動後に自分の出力接点で回路を保持する必要があります。

起動しない・保持しない時の確認ポイント

起動・停止回路でトラブルを見る時は、いきなり出力側を見るより、入力条件から順番に追うと分かりやすいです。

特に、停止ボタンや停止条件が入ったままになっていると、起動ボタンを押しても運転出力は入りません。

非常停止や安全回路とは分けて考える

起動・停止回路は機械を動かす基本回路ですが、非常停止や安全リレーの代わりにはなりません。安全に関わる停止は、安全回路として別に考えます。

あわせて読みたい記事

起動・停止回路は、自己保持、インターロック、正転・逆転、リセット回路などにつながる基本です。関連する回路を順番に見ると、ラダーの読み方が追いやすくなります。
