向いている人
- a接点・b接点を初めて整理する人
- NO / NC との関係があいまいな人
- 押しボタンやリレーの接点を読めるようになりたい人
a接点・b接点とは？
a接点・b接点は、接点の動き方を表す呼び方です。接点とは、リレー・電磁接触器・押しボタン・スイッチなどの中で、電気をつないだり切ったりする部分のことです。
最初に見るべきポイントは、その接点が通常時に開いているのか、閉じているのかです。ここを基準にすると、a接点・b接点はかなり整理しやすくなります。
まずは「通常時」を決める
通常時とは、ボタンを押していない、リレーコイルが動作していない、何も操作していない状態です。設備が運転中か停止中かではなく、接点そのものが操作されていない状態を基準にします。

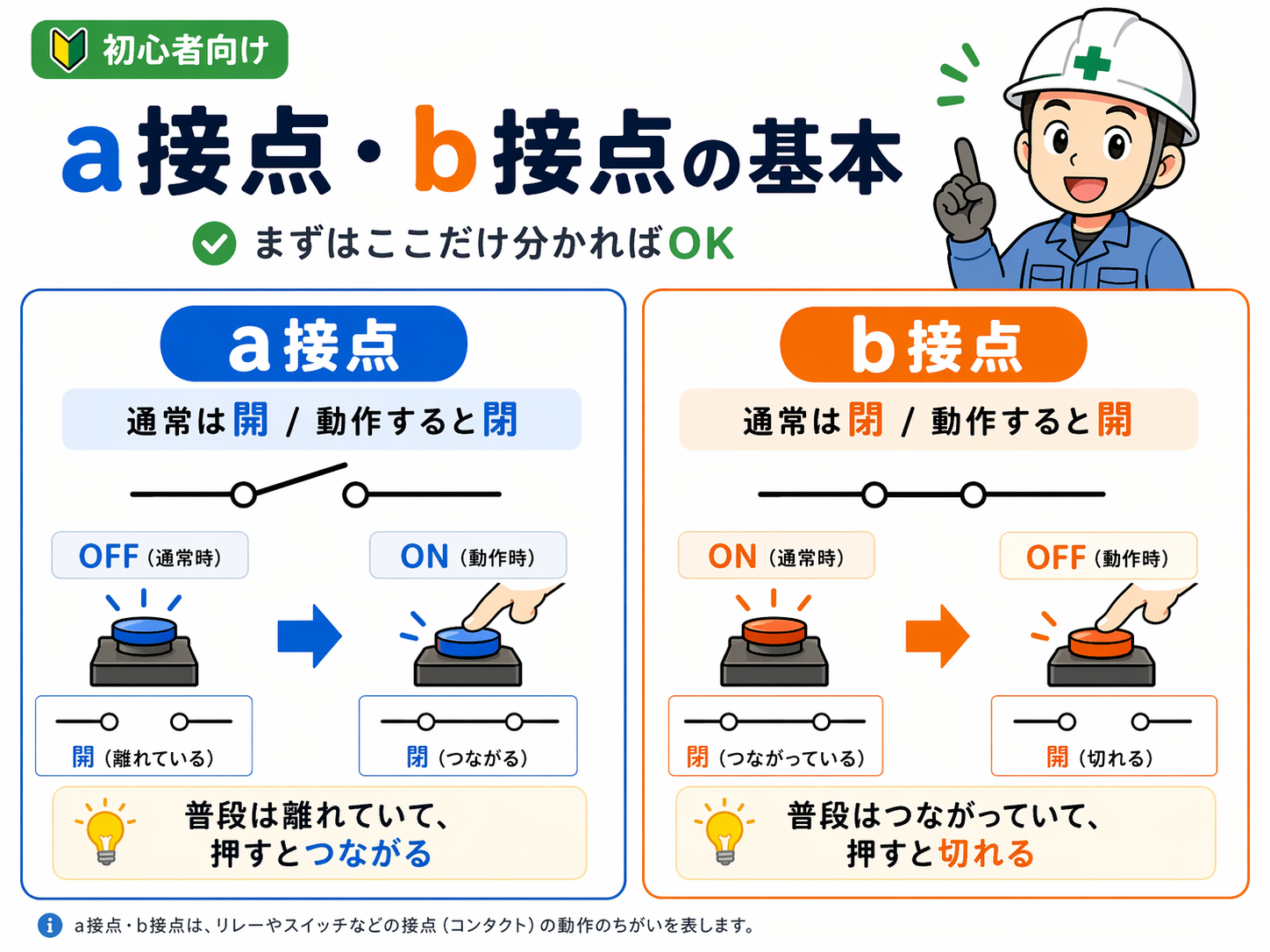

基本の違い：a接点は動作でON、b接点は動作でOFF
a接点とb接点の違いは、難しい言葉で覚えるよりも「普段どうなっていて、動作したらどう変わるか」で見ると分かりやすいです。
a接点
通常時は開いています。押したり、リレーのコイルが動作したりすると閉じます。現場では「普段OFF、動作でON」と考えると追いやすいです。
b接点
通常時は閉じています。押したり、リレーのコイルが動作したりすると開きます。現場では「普段ON、動作でOFF」と考えると追いやすいです。
現場では名前より変化を見る
「aだからこう」「bだからこう」と暗記するより、通常時と操作時で導通がどう変わるかを見る方が実務では間違えにくいです。
NO / NCとの関係
a接点・b接点と一緒によく出てくるのが、NO / NC です。NOはNormally Open、NCはNormally Closedの略です。
| 呼び方 | 英語表記 | 通常時 | 動作時 | 覚え方 |
|---|---|---|---|---|
| a接点 | NO | 開いている | 閉じる | 普段OFF、動作でON |
| b接点 | NC | 閉じている | 開く | 普段ON、動作でOFF |
大まかには、a接点はNO、b接点はNCと考えて問題ありません。ただし、図面や機器によって表記が違うことがあるため、最終的には接点記号や端子表記も確認します。
最初はここだけでOK
a接点は「通常開」、b接点は「通常閉」。この2つを押さえてから、NO / NC 表記に慣れていくと混乱しにくいです。

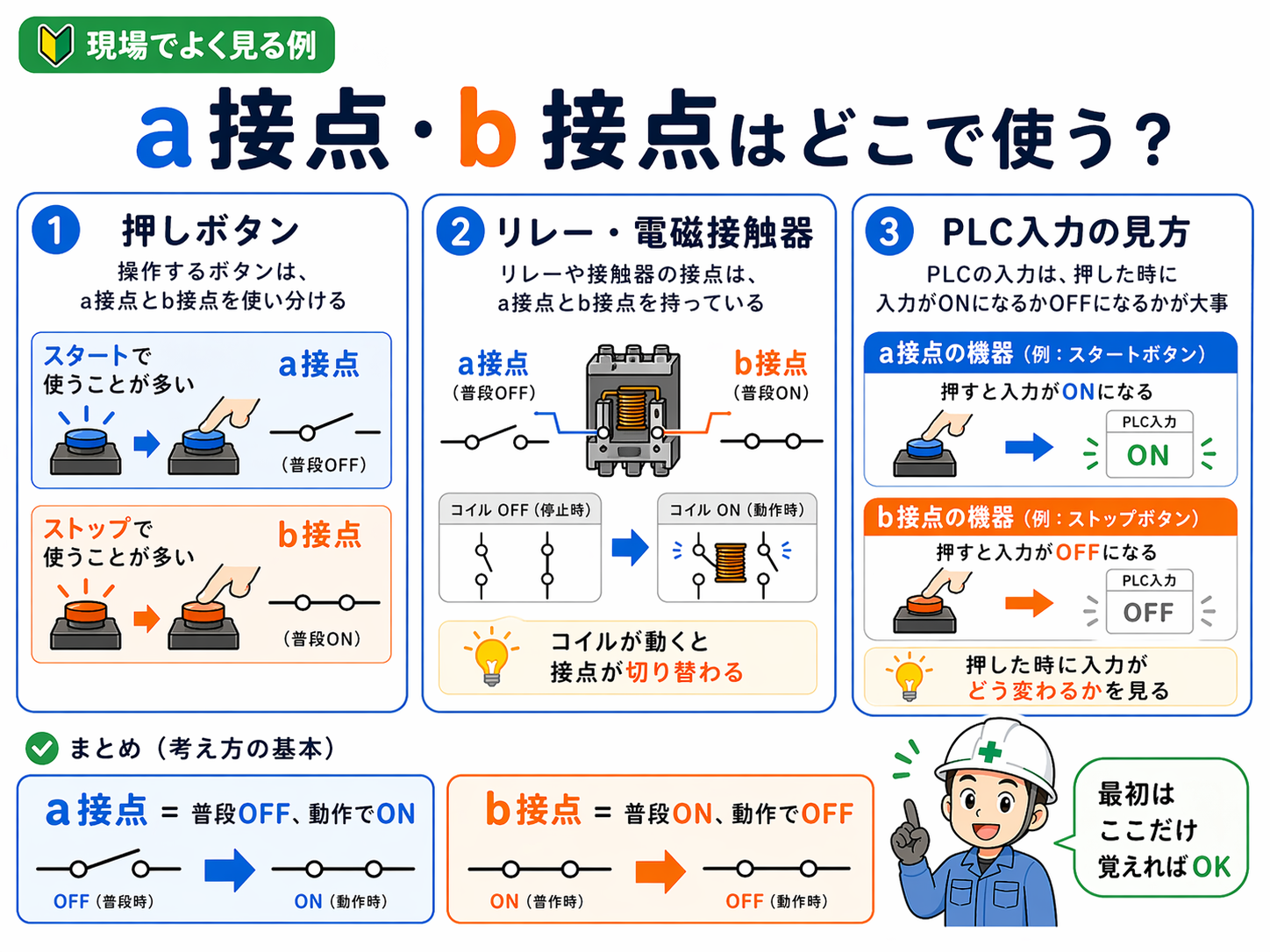

押しボタン・リレー・PLC入力での見方
現場では、a接点・b接点は押しボタン、リレー・電磁接触器、PLC入力の確認でよく出てきます。どれも基本は同じで、通常時と動作時の変化を追います。
押しボタン
スタートボタンはa接点、ストップボタンはb接点で使われることがあります。押した時に信号を入れたいのか、切りたいのかで考えます。
リレー・電磁接触器
コイルがOFFの状態を通常時として見ます。コイルがONになると、a接点は閉じ、b接点は開きます。
PLC入力
PLCでは、画面上の入力ON/OFFだけで接点種別を判断しないことが大切です。現物の接点、配線、入力モニタをセットで見ます。
回路図
記号だけを見るのではなく、どの機器の接点なのか、どの状態を通常時としているのかを確認します。
先輩接点を見るときは、まず「何もしていない時に開いているか、閉じているか」を見るといいよ。
後輩押した時だけじゃなくて、押す前の状態も見ないと判断できないんですね。
PLC入力ではどう見る？
PLC入力を見る時は、接点の名前だけで判断せず、普段の状態、操作した時の変化、ラダーや回路の意味をセットで確認します。
入力モニタだけでa接点・b接点を決めない
GX Works3などで入力モニタを見ると、X0がONかOFFかは分かります。ただし、そのON/OFFがa接点なのかb接点なのかは、現物の接点種別と配線を見ないと判断できません。
| 見方 | 普段の状態 | 操作した時 | よくある例 |
|---|---|---|---|
| a接点っぽい動き | PLC入力OFF | PLC入力ON | スタートボタン、動作確認信号 |
| b接点っぽい動き | PLC入力ON | PLC入力OFF | 停止ボタン、異常監視、断線検知を考慮した信号 |
実務では、画面だけでなく現物のボタンやリレーの状態も一緒に見ます。画面・現物・配線の3つをセットで確認すると、接点の意味を追いやすくなります。
現場で間違えやすいポイント
a接点・b接点は基本用語ですが、現場では意外と混乱しやすいです。特に「通常時」の取り方と、PLC入力のON/OFFの見方で迷いやすくなります。
通常時を設備停止中と決めつける
通常時は、接点そのものが操作されていない状態です。設備全体の運転状態とは分けて考えます。
PLC画面のON/OFFだけで判断する
PLC入力がONだからa接点、OFFだからb接点とは限りません。接点種別と配線をセットで確認します。
スタートは必ずa、ストップは必ずbと思い込む
よくある構成ではありますが、回路や安全設計によって変わることがあります。実際の図面を優先します。
NO / NC 表記とa/b表記を別物として覚える
基本的にはa接点がNO、b接点がNCです。まずは通常時の開閉で整理すると覚えやすいです。
停止系・安全系は特に決めつけない
停止や異常監視に関わる接点は、断線時の扱いや安全側の考え方が関係します。実際の回路図、仕様書、現場ルールを確認してください。
まとめ：a接点・b接点は通常時と動作時で見る
a接点・b接点は、制御を読み始める時の大事な基本です。a接点は通常時に開いていて、動作すると閉じます。b接点は通常時に閉じていて、動作すると開きます。
現場では、名称だけを暗記するよりも「普段どうなっていて、押した時・動作した時にどう変わるか」を見る方が役立ちます。押しボタン、リレー、PLC入力を読む時も、この考え方を基準にすると追いやすくなります。
この記事の要点
a接点は「普段OFF、動作でON」、b接点は「普段ON、動作でOFF」。NO / NC も同じ考え方で整理できます。まずは通常時を決めてから、動作時の変化を見るようにしましょう。
