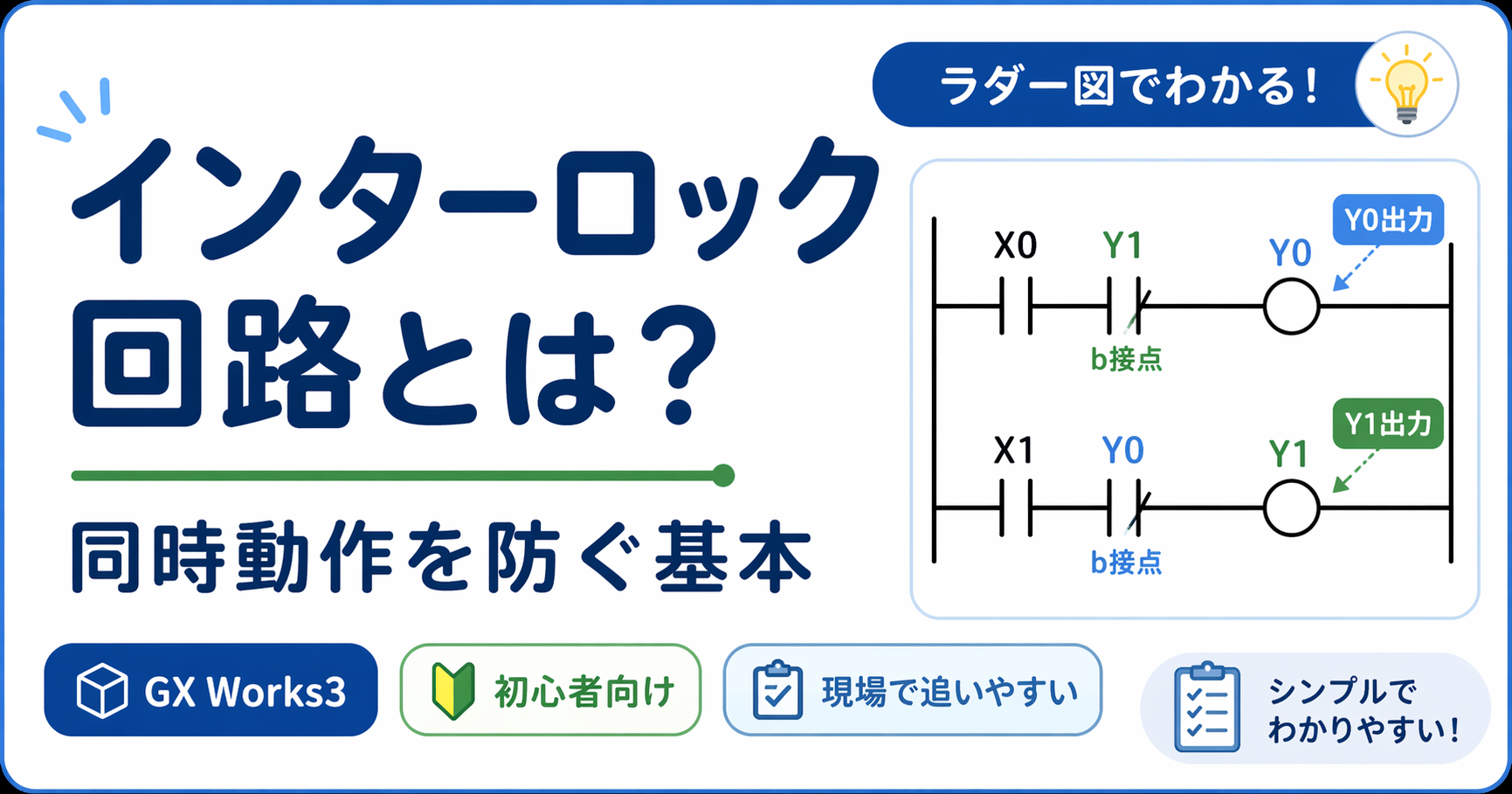

インターロック回路とは？同時動作を防ぐ考え方をやさしく整理

インターロック回路の全体像

インターロック回路は、同時に動いてはいけないものが同時に動かないようにするための回路です。

代表的なのは、モータの正転・逆転です。正転と逆転が同時に入ると、制御としても機械としてもよくないため、片方が入っている時はもう片方が入らないようにします。

そのために使うのが、相手側の接点です。正転側の回路には逆転側のb接点を入れ、逆転側の回路には正転側のb接点を入れるようにして、相互にロックします。

先輩インターロックは「相手が入っていたら自分は入れない」という見方をすると追いやすいです。自己保持とは役割が違います。

新人自分を保持する回路じゃなくて、相手側を止めるための回路なんですね。

インターロックが必要な理由

設備では、片方だけ動けばよい場面がよくあります。たとえば、正転と逆転、前進と後退、上昇と下降のような動きです。

こうした回路で両方が同時に入ってしまうと、動作として成立しないだけでなく、接触器やモータ、機械側に負担をかけることがあります。

片方しか動かさないための保険

インターロックは、操作ミスや条件の重なりで同時ONにならないようにする考え方です。現場では、回路上の保険として見ておくと理解しやすいです。

自己保持との違い

自己保持とインターロックは、同じラダーの中に一緒に入っていることが多いので混ざって見えやすいです。

ただし、役割は違います。自己保持は一度入った出力を続けるための回路で、インターロックは同時に入ってはいけない出力を止めるための回路です。

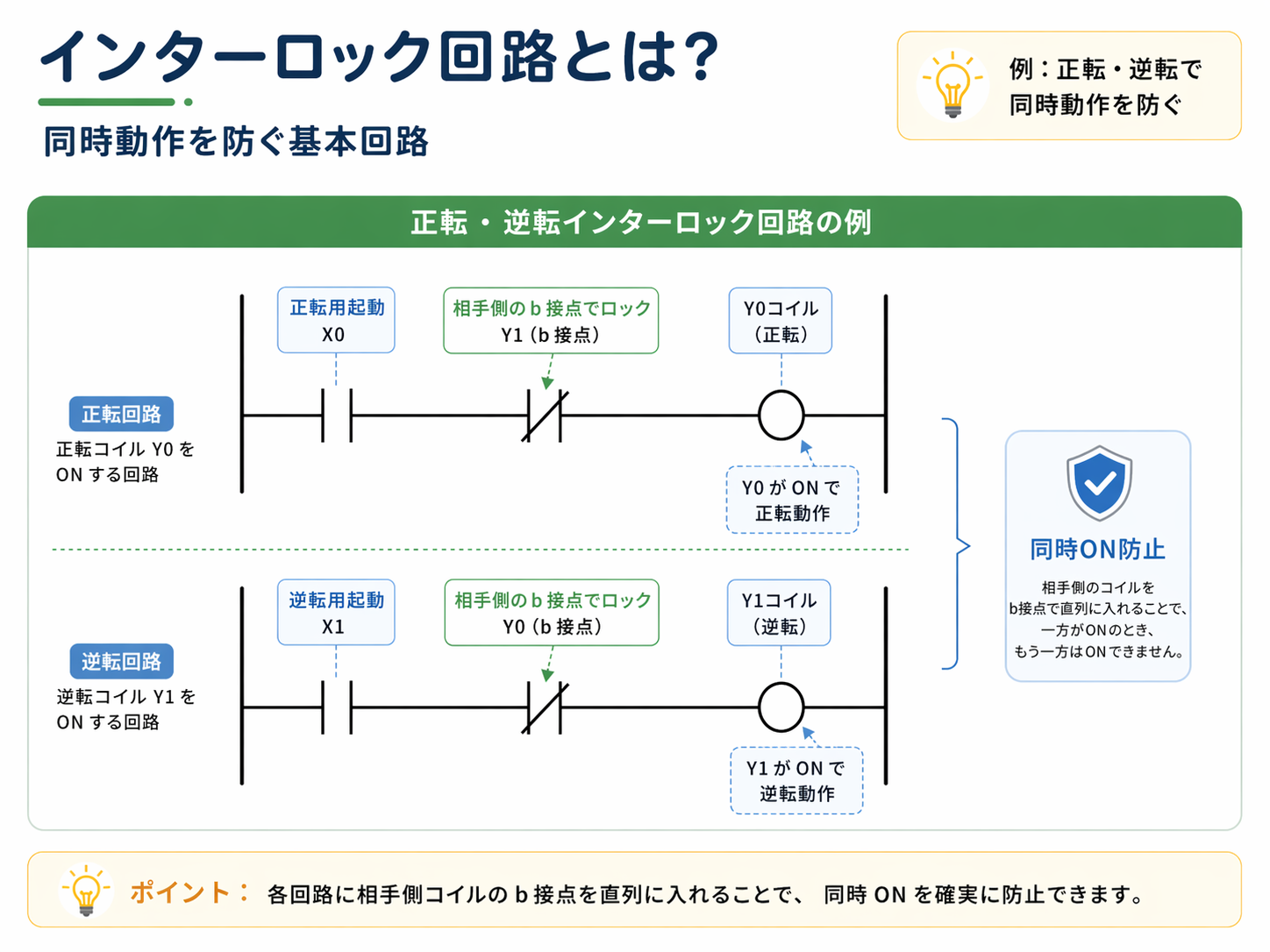

基本回路は「相手側のb接点」を見る

正転・逆転のようなインターロック回路では、それぞれの回路に相手側コイルのb接点を直列に入れている形がよくあります。

正転側には逆転側のb接点、逆転側には正転側のb接点を入れます。片方がONすると、もう片方の回路が通らないようになります。

インターロックの動作の流れ

インターロックは「相手が入っていないから自分が通る」と考えると分かりやすいです。

動かない時や切り替わらない時の確認ポイント

インターロック回路のトラブルでは、「片方が動かない」「切り替わらない」「相手側が入っているように見える」という状態が出ることがあります。

そういう時は、まず相手側のb接点でブロックされていないかを見ます。

安全回路の代わりにはしない

インターロックは同時動作を防ぐための考え方ですが、安全リレーや非常停止回路の代わりにはなりません。安全に関わる部分は安全回路として別に考えます。

最初はこの4つを押さえる

あわせて読みたい記事

インターロックの基本が見えてきたら、自己保持、起動・停止、正転・逆転、ラダー図の読み方も合わせて見るとつながりやすいです。
