リセット回路とは？自己保持を解除して元に戻す考え方をやさしく解説

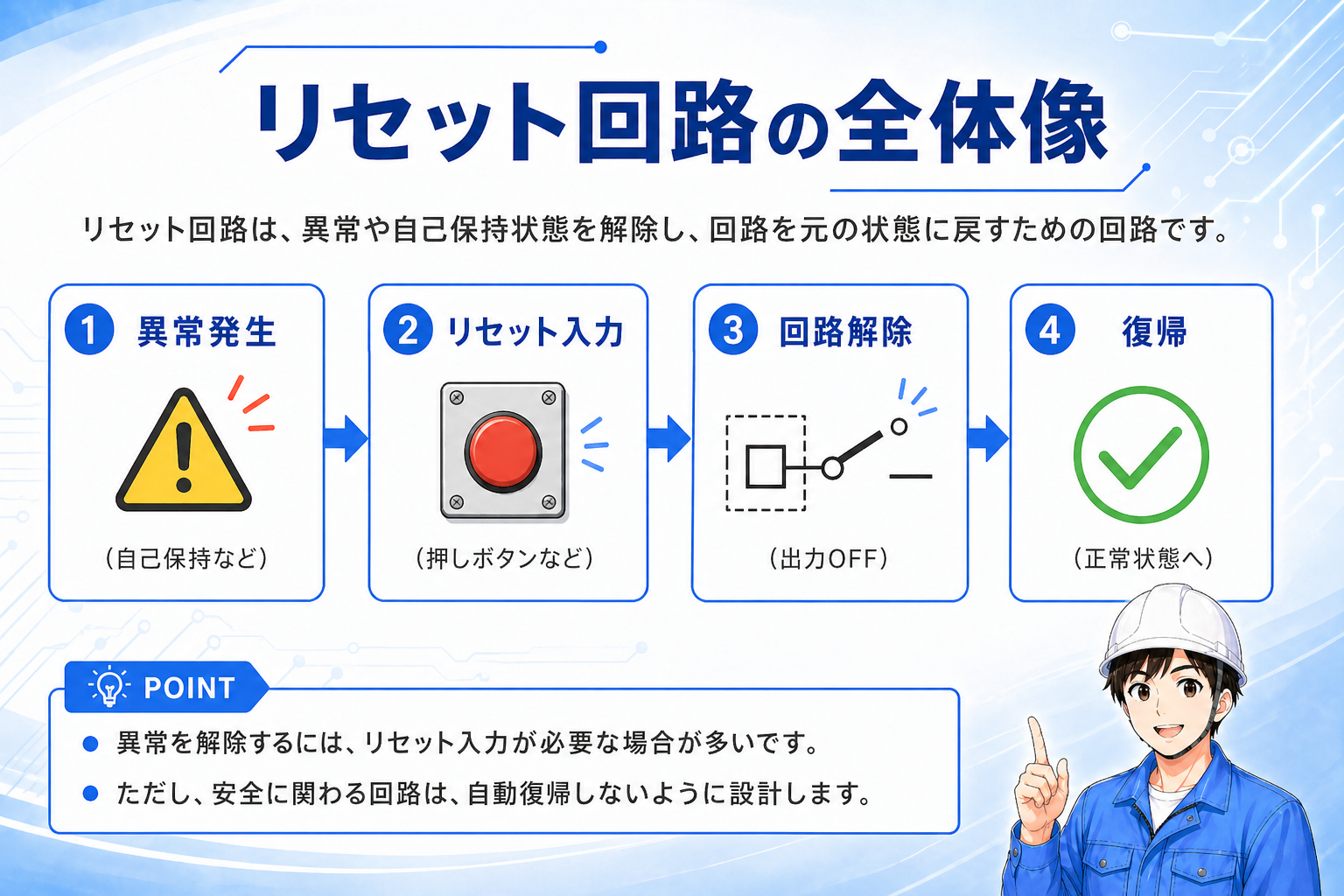

リセット回路の全体像

リセット回路は、自己保持や異常保持などで残っている状態を解除し、回路を元の状態に戻すための回路です。

たとえば、異常が発生した時にランプやブザーを保持しておき、作業者が確認した後にリセットボタンで解除するような場面で使います。

大切なのは、リセットボタンを押すことそのものではなく、「何を解除するのか」「解除したあとに何がOFFになるのか」「再起動してよい条件がそろっているのか」を分けて見ることです。

先輩リセット回路は「押したら全部元通り」と考えるより、何の保持を解除するのかを決めて見ると分かりやすいです。

新人つまり、リセットボタンだけを見るのではなく、解除される出力や保持回路まで追う必要があるんですね。

リセット回路の基本の考え方

リセット回路で最初に見るのは、保持されている状態です。

自己保持回路では、一度起動した出力が、自分自身の接点によってONし続けることがあります。リセット回路は、その保持を解除して、出力をOFFに戻す役割を持ちます。

PLCで見る場合は、リセット入力を条件に入れて、保持回路が成立しないようにします。GX Works3でモニタする時も、リセット入力が入った時に自己保持接点や出力コイルがどう変わるかを見ると追いやすいです。

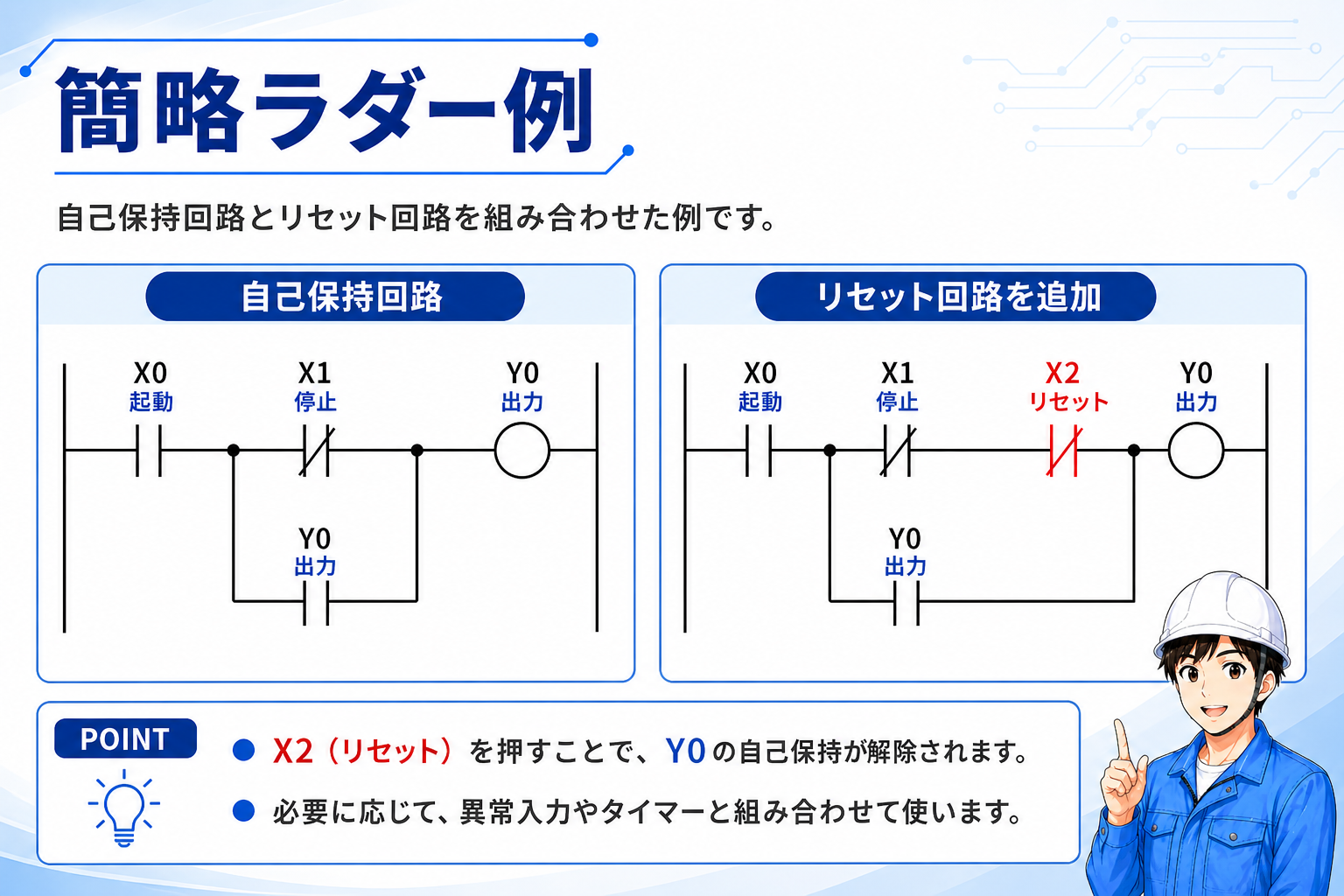

簡略ラダー例で見るリセット回路

ここでは、自己保持回路にリセット入力を追加する形で見ていきます。

実機メーカーの画面そのものではなく、考え方を追いやすくするための簡略ラダー例として整理します。

左側の例は、X0起動でY0出力がONし、Y0の接点で自己保持する基本形です。X1停止が入ると、回路が切れてY0がOFFになります。

右側の例では、そこにX2リセットを追加しています。リセット入力が入ることで保持条件が切れ、Y0出力がOFFに戻ります。

復帰条件を一緒に考える

リセット回路では、解除だけでなく復帰条件も大切です。

リセットボタンで保持を解除できても、異常原因が残ったまま再起動できてしまうと、同じ異常を繰り返したり、危険な動きにつながったりすることがあります。

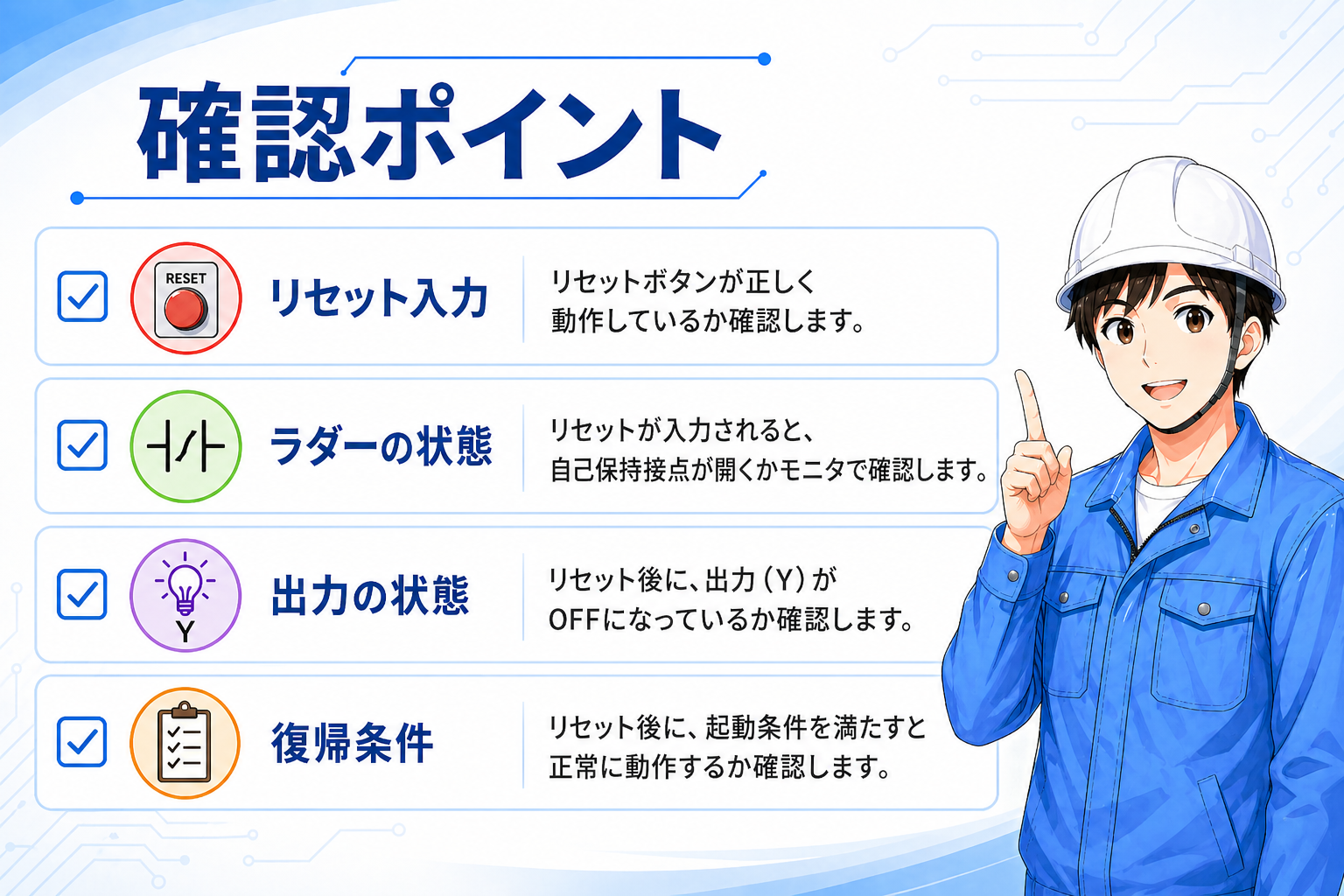

リセットが効かない時の確認ポイント

リセットが効かない時は、リセットボタンだけを疑うのではなく、入力、ラダー、出力、復帰条件を順番に確認します。

特に自己保持が絡む回路では、どこか別の条件で保持が残っていることがあります。モニタで接点の状態を追いながら、どの条件が出力をONさせているかを見ることが大切です。

あわせて読みたい記事

リセット回路は、自己保持・起動停止・入力出力・ラダーの読み方とつながる内容です。先に基本を押さえておくと、回路の流れを追いやすくなります。
