センサとは？
センサとは、物があるかないか、位置が合っているか、何かが近づいたかなど、現場の状態を検知してPLCへ伝える機器です。
PLCから見ると、センサは「今こうなっています」と知らせてくれる入力側です。ランプや電磁弁のようにPLCから動かされる側ではなく、PLCの判断材料になる信号を送る機器として考えると整理しやすくなります。
まずは「現場の状態をPLCへ知らせるもの」と考える
センサを理解する時は、何を検知しているか、その結果をPLCへどう伝えているかの2つで見ると分かりやすいです。

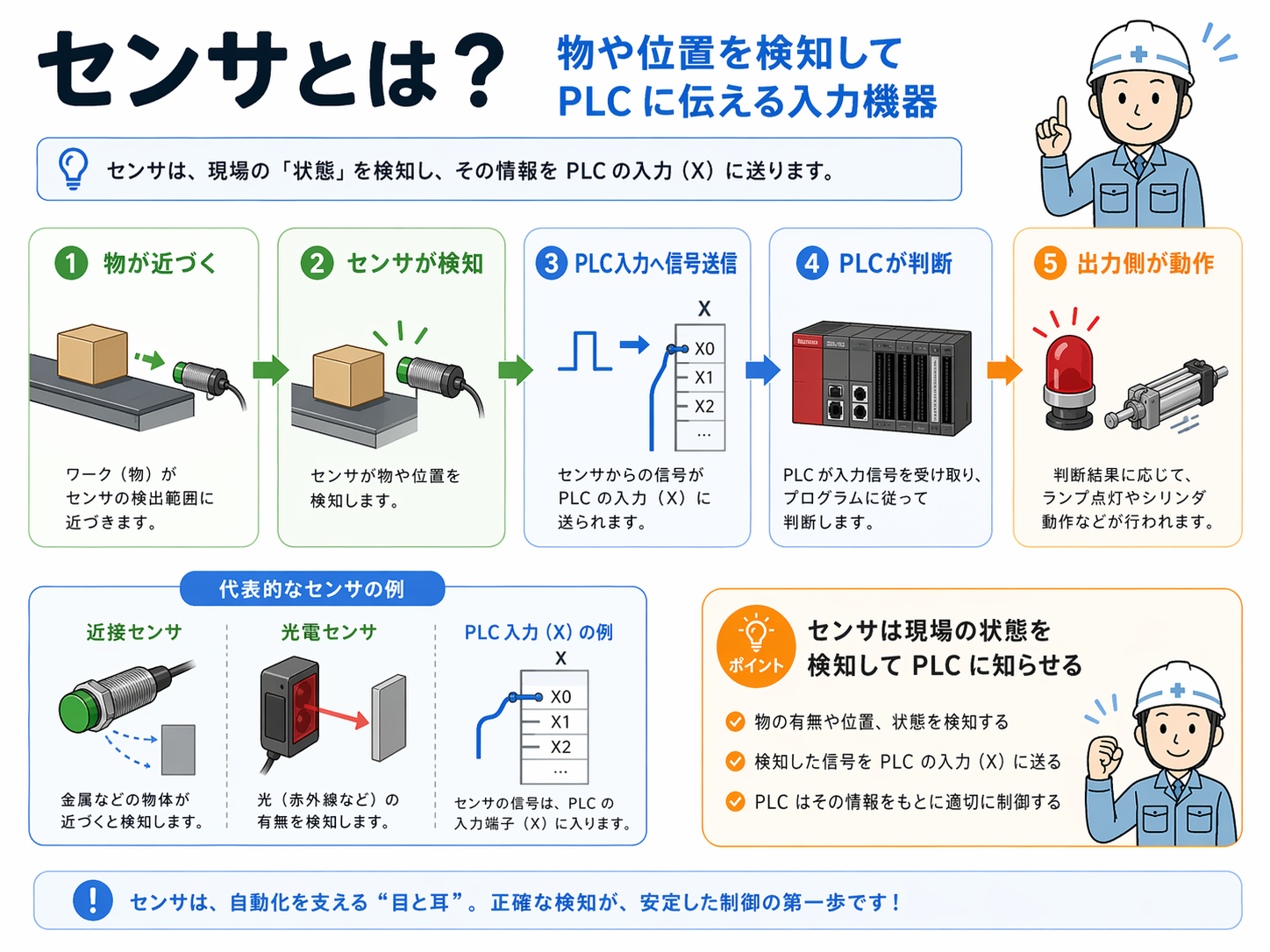

センサ → PLC入力 → 判断 → 出力の流れ
センサ単体で見ることも大切ですが、実務ではセンサの信号がPLCへ入り、そのあとどんな出力につながるかまでセットで見ることが多いです。
1. 状態が変わる
物やワークが近づく、位置が変わる、通過するなど、現場側で状態が変わります。
2. センサが検知する
センサがその変化を検知して、ON/OFFなどの信号を出します。
3. PLC入力へ入る
センサ信号がPLCの入力点へ入り、ラダー上の条件として使われます。
4. 出力につながる
PLCが条件を判断し、ランプ、電磁弁、モータなどの出力側を動かします。
センサだけで終わらず、PLC入力まで見る
センサ本体が反応していても、PLC入力に入っていなければ制御上は条件が成立しません。現物の表示とPLC入力モニタをセットで確認すると切り分けしやすくなります。

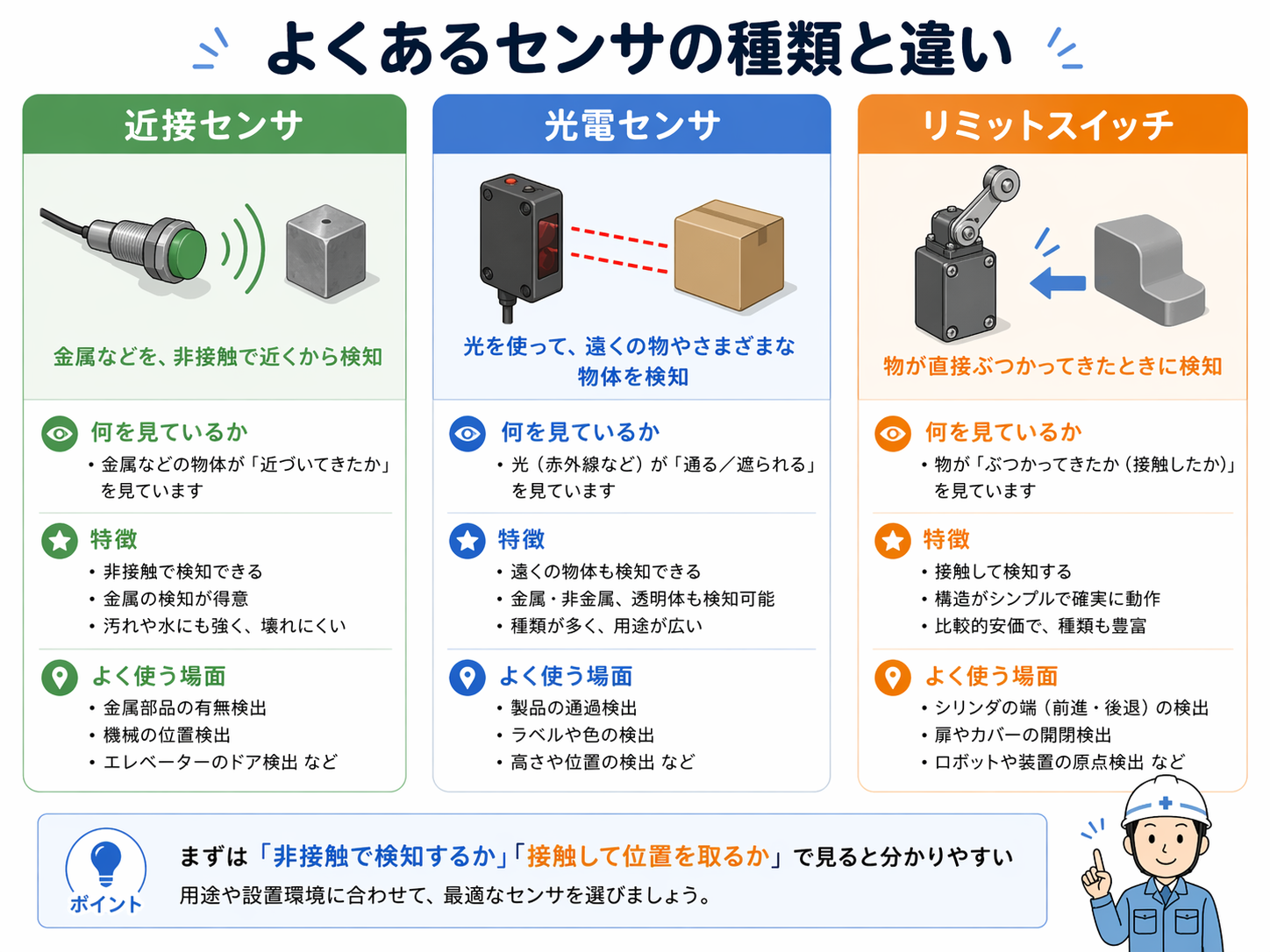

よく使うセンサの種類と違い
センサといっても種類はいろいろあります。最初は、近接センサ、光電センサ、リミットスイッチの違いを押さえると入りやすいです。
| 種類 | 何を見るか | 特徴 | 現場で見るポイント |
|---|---|---|---|
| 近接センサ | 金属などが近づいたこと | 非接触で検知しやすい | 対象物、検出距離、LED、PLC入力 |
| 光電センサ | 光の遮光・反射など | 金属以外も検出しやすい | 光軸、汚れ、反射板、受光状態 |
| リミットスイッチ | 物が当たったこと | 接触して位置を確認する | 当たり位置、押し込み量、戻り、接点 |
非接触か、接触かで見ると分かりやすい
最初は、近づいたことを非接触で見るのか、光で見るのか、実際に当てて位置を取るのかで整理すると分かりやすいです。
現場での見方
センサの種類を覚えるだけより、現場で「何を見たくて、どこに付いていて、PLCへ何を伝えているか」を見る方が理解しやすいです。
何を検知したいか
物の有無、位置、通過、端位置、液面など、何を見たいのかを最初に確認します。
非接触か接触か
近づいたことを見たいのか、実際に当てて位置を取りたいのかでセンサの見方が変わります。
どの入力に入るか
X0、X1など、どのPLC入力へ入っているかを見ると、ラダーや回路が追いやすくなります。
その後何が動くか
センサが入ったあと、ランプ、電磁弁、シリンダ、モータなど何が動くかまで見ると流れがつながります。
先輩センサは名前よりも「何を見て、PLCに何を伝えているか」で見ると分かりやすいよ。
後輩種類を暗記するより、入力として何を判断材料にしているかを見るんですね。
PLCから見れば、センサは判断材料を送ってくる入力側
PLCの中で自己保持、インターロック、タイマ、出力条件などを組む時、その前提になるのが入力信号です。センサは、その入力信号の元になる代表的な機器です。
そのため、センサを見る時は「現物が反応しているか」だけでなく、「PLC側で入力が変わっているか」「ラダー上で条件として使われているか」まで見ると、実務では追いやすくなります。
入力と出力の記事につながる部分
センサは入力側、ランプや電磁弁は出力側です。この整理ができると、PLCやラダー図の理解にもつながります。
間違えやすい点
センサまわりでは、現物・配線・PLC入力・ラダー条件が混ざって見えやすいです。原因を一か所に決めつけないようにすると切り分けしやすくなります。
センサ本体だけを疑う
反応しない原因は、センサ本体だけでなく、対象物、距離、汚れ、配線、電源、PLC入力側にあることもあります。
LEDだけで判断する
センサのLEDが点いていても、PLC入力まで届いていないことがあります。入力モニタも確認します。
何を見ているかを見落とす
本来の対象物ではなく、別の金属や反射物に反応していることがあります。何を検知しているかを確認します。
ラダー条件を見ない
センサ入力が入っていても、他の条件が成立していなければ設備は動きません。入力後の条件も追います。
調整時は設備の動きに注意
センサ位置の調整や手動確認をする時は、設備が急に動く可能性があります。挟まれ、干渉、運転モード、周囲の人を確認してから作業してください。
まとめ：センサは現場の状態をPLCへ知らせる入力機器
センサは、物の有無、位置、通過、近づき、接触など、現場の状態を検知してPLCへ知らせる入力機器です。PLCはその入力信号を判断材料にして、出力側を動かします。
最初は種類が多くて難しく見えますが、「何を検知しているか」「どのPLC入力へ入っているか」「その後どの出力につながるか」で見ると整理しやすくなります。
この記事の要点
センサは「現場の状態をPLCへ知らせるもの」です。種類名を覚えるだけでなく、何を見て、どの入力に入り、どんな判断につながるかを追うと実務で使いやすくなります。
