光電センサとは？種類と使い方を初心者向けにやさしく整理

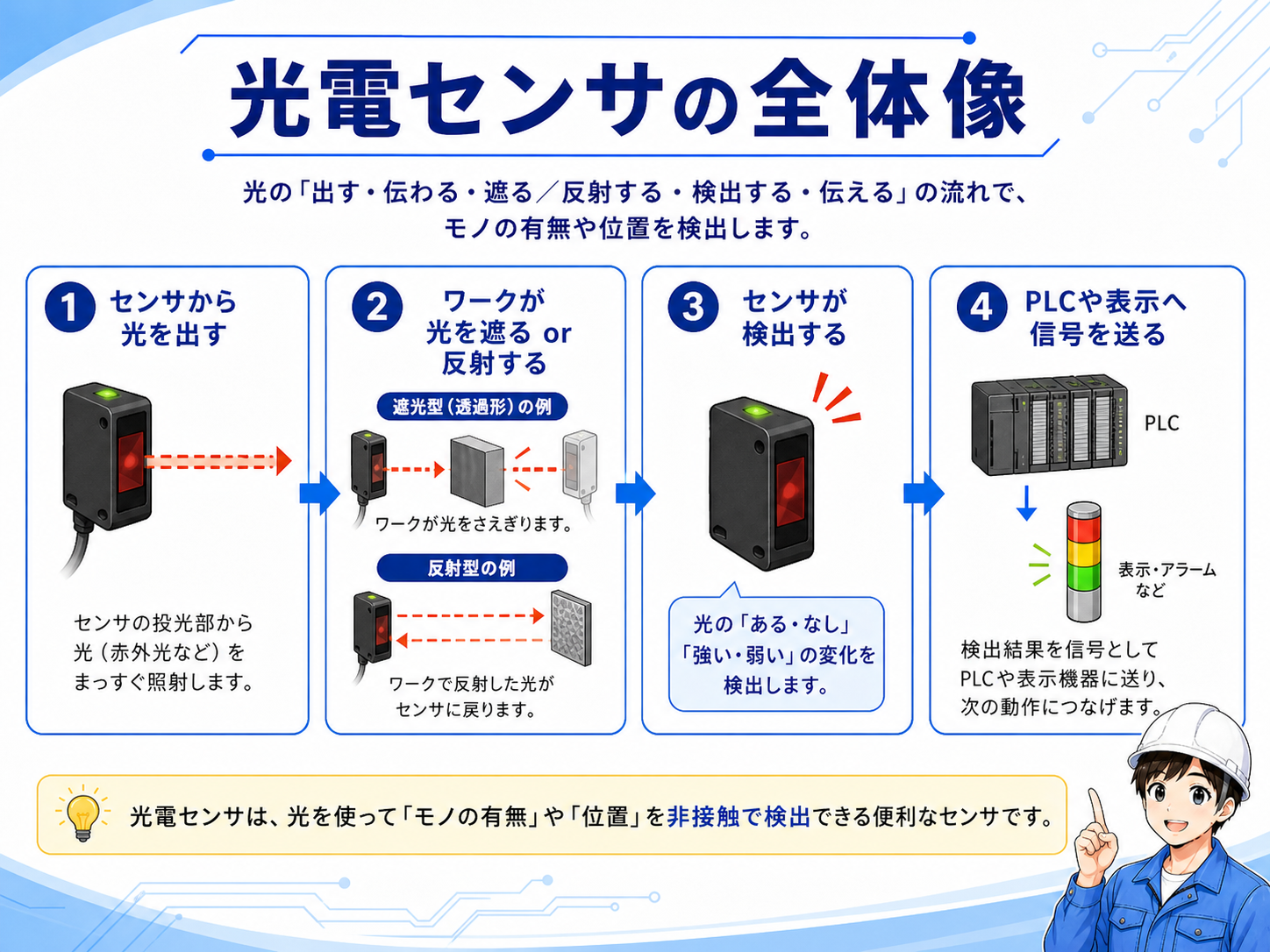

光電センサの全体像

光電センサは、光を出して、その光が遮られたか、反射して戻ってきたかを見て、ワークの有無や位置を検出するセンサです。

制御盤や機械装置では、ワークの通過確認、位置確認、部品の有無確認、箱や製品の検出などでよく使われます。

近接センサは金属検出が得意ですが、光電センサは光を使うため、金属以外のワークも検出しやすい場面があります。ただし、ワークの色、表面の反射、汚れ、光軸ズレの影響を受けることがあります。

先輩光電センサは、まず「光がどう通るか」を見ると分かりやすいです。遮るのか、反射して戻るのかで種類が変わります。

新人近接センサみたいに対象物だけを見るんじゃなくて、光の通り道まで見る必要があるんですね。

光電センサの基本の考え方

光電センサで見るポイントは、投光・受光・検出物の関係です。

投光部から出た光を、受光部が受け取ります。その途中にワークが入って光が遮られたり、ワークで反射した光が戻ってきたりすると、センサが状態の変化として検出します。

PLCで見る場合は、光電センサの出力が入力信号として入ります。つまり、センサ本体の検出状態と、PLC入力がONしているかを分けて確認すると、トラブル時に追いやすくなります。

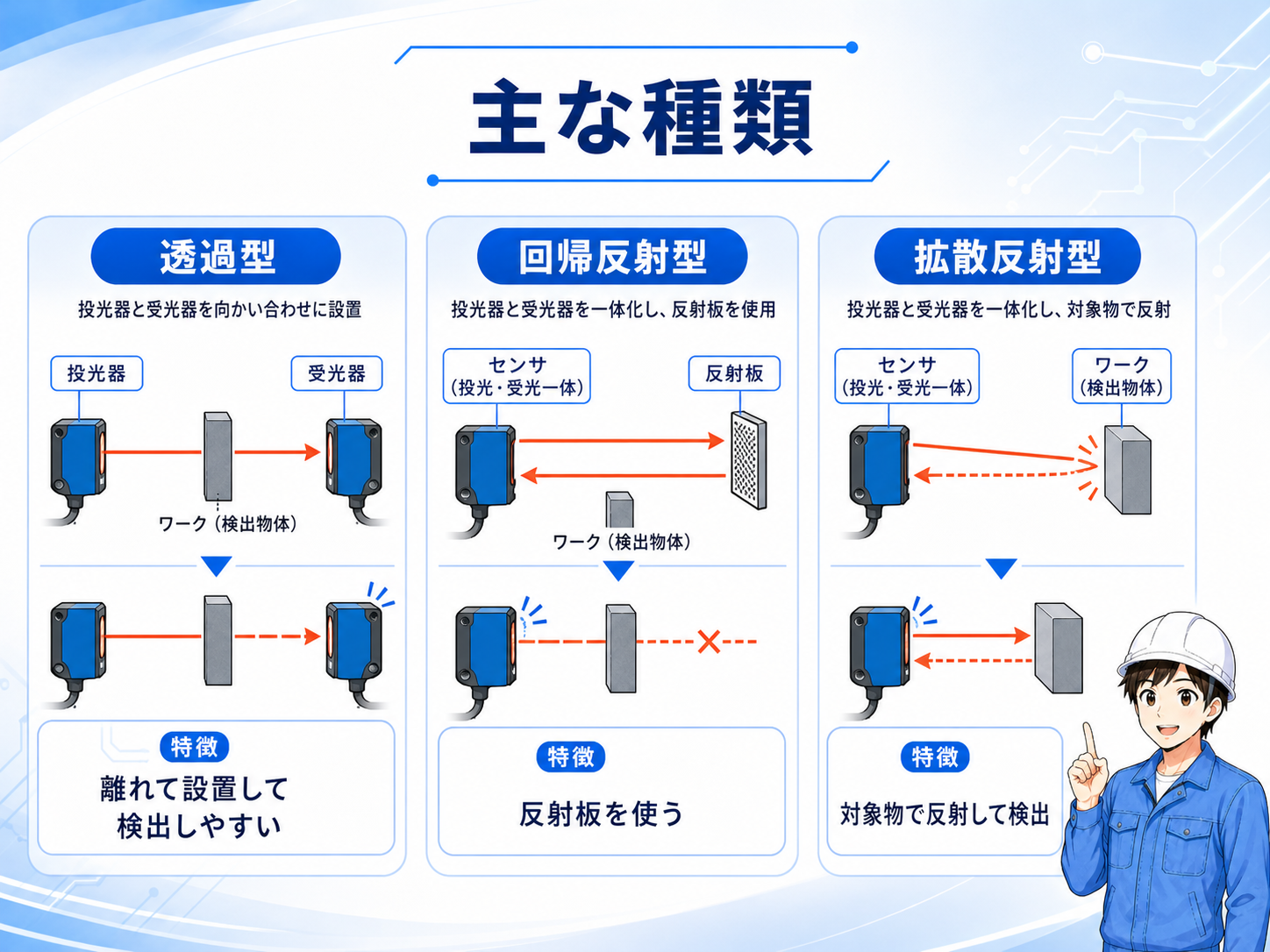

光電センサの主な種類

光電センサは、大きく分けると透過型・回帰反射型・拡散反射型があります。

どれが正解というより、検出距離、取り付けスペース、ワークの色や反射、周囲の環境に合わせて選びます。

近接センサとの使い分け

光電センサと近接センサは、どちらもワークを検出するために使いますが、得意な条件が違います。

近接センサは金属ワークの検出に向いています。一方で光電センサは、光を使うため、金属以外のワークや少し離れた位置の検出に使いやすい場面があります。

黒いワークや光沢物は要注意

拡散反射型では、ワークの色や表面の反射で検出が不安定になることがあります。現場では実物に近い条件で確認するのが安心です。

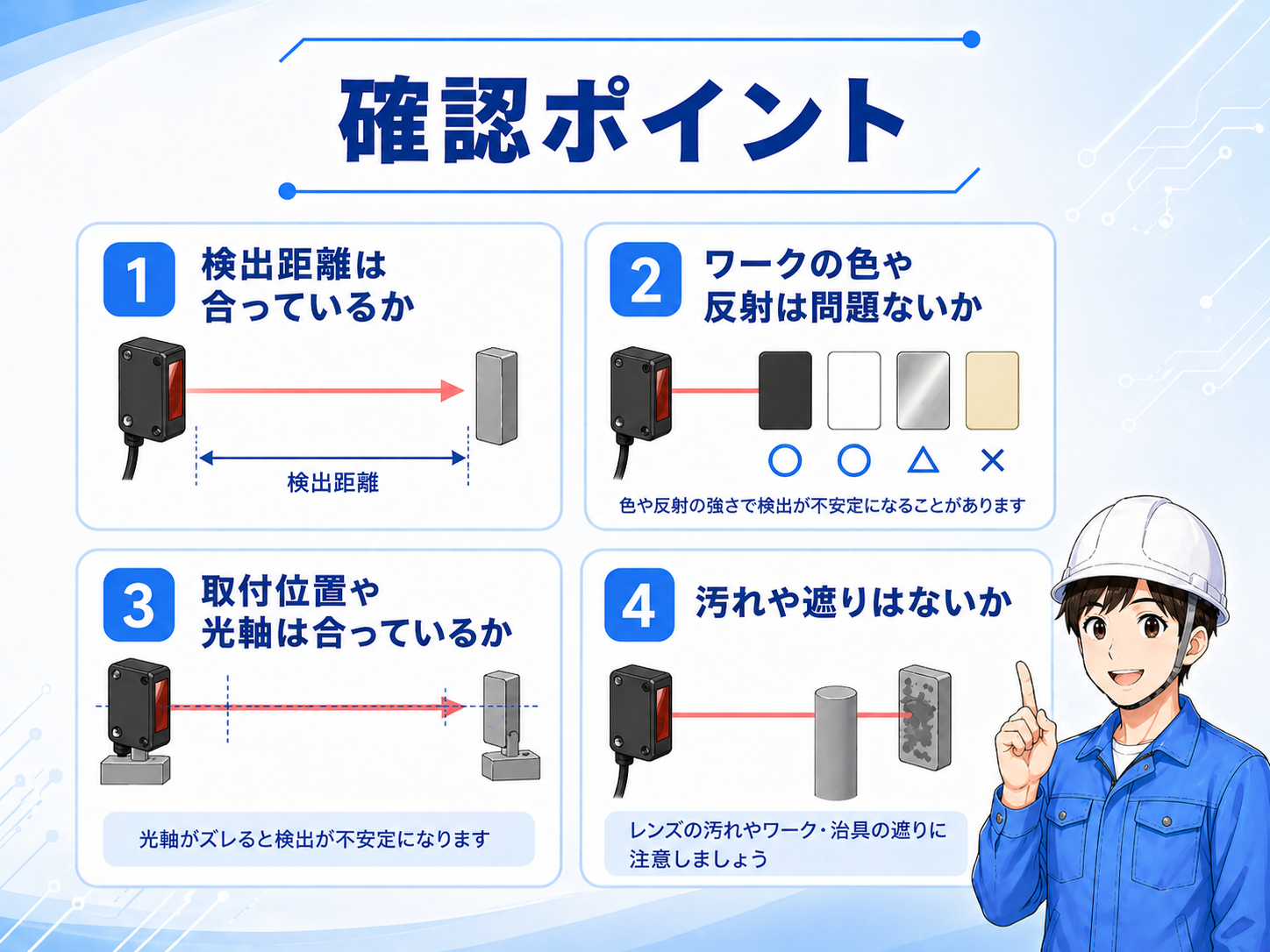

光電センサがうまく検出しない時の確認ポイント

光電センサがうまく検出しない時は、センサ本体の故障だけでなく、検出距離、ワークの色や反射、取り付け位置、汚れを順番に確認します。

特に、以前は動いていたのに急に不安定になった場合は、レンズ汚れ、位置ズレ、治具やワークの変更が原因になっていることがあります。

安全用途とは分けて考える

一般的な光電センサは、ワーク検出や位置確認に使う部品です。人の侵入検知や安全停止に関わる用途では、安全機器や安全回路として適した構成を別に考える必要があります。

あわせて読みたい記事

光電センサは、センサ全体の考え方、近接センサ、PLC入力、NPN/PNPの理解とつながる内容です。先に基本を押さえておくと、現場での確認がしやすくなります。
