向いている人
- リミットスイッチの仕組みを基礎から知りたい人
- 接触式の検出機器を現場目線で整理したい人
- PLC入力との関係や近接センサとの違いを知りたい人

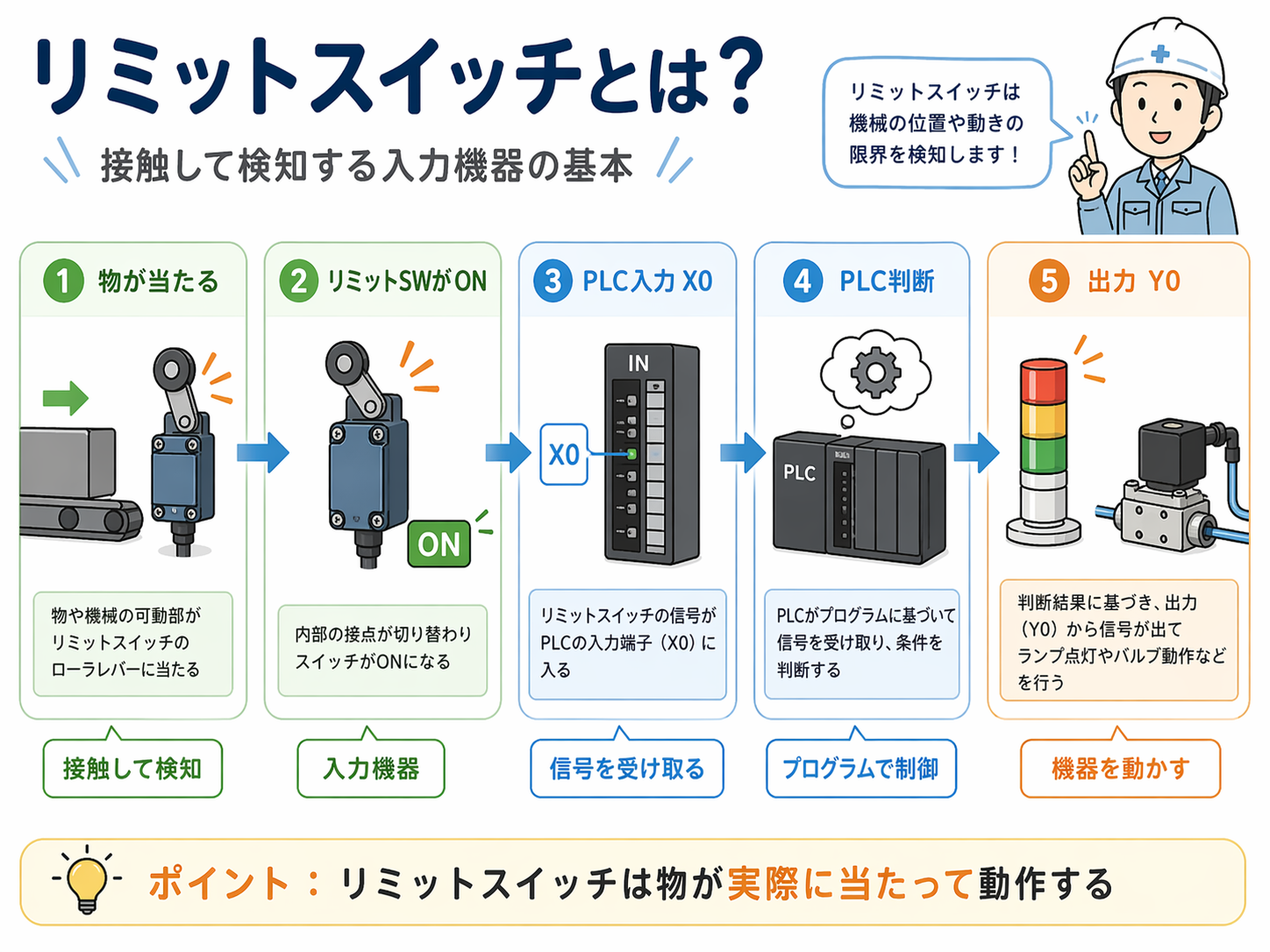

リミットスイッチとは？
リミットスイッチとは、機械の一部やワークがレバー・ローラー・プランジャなどに接触することで動作するスイッチです。設備の端位置、原位置、到達確認などでよく使われます。
近接センサや光電センサのように非接触で検出するのではなく、実際に物が当たってスイッチが動くのが大きな特徴です。
接触して検出する入力機器
リミットスイッチは、設備の動きを直接受けてON/OFFする入力機器です。接触するため、取り付け位置や当たり方が検出の安定性に大きく関係します。
仕組みと接点の見方
リミットスイッチの中には接点があり、外部から力が加わると接点の状態が変わります。機種によって、a接点、b接点、NO、NCの表記が使われます。
操作部
レバー、ローラー、プランジャなど、物が当たる部分です。当たり方や戻り方が悪いと検出が不安定になります。
内部接点
操作部が動くことで接点が切り替わります。NO/NC、a接点/b接点のどちらを使っているかを確認します。
配線
どの接点をPLC入力へ入れているかを確認します。端子番号や図面と現物の配線を合わせて見ます。
復帰
当たりが外れた後に、レバーや接点が正常に戻るかも重要です。戻り不良は誤検出の原因になります。
接点名だけで判断しない
a接点・b接点、NO・NCの表記だけでなく、実際に押した時にPLC入力がどう変わるかを確認すると、現場では間違いにくいです。
PLC入力との関係
リミットスイッチは、PLCの入力信号として使われることが多いです。スイッチが動作すると、PLC入力のXやIなどがON/OFFし、ラダー上の条件として使われます。
| 見る場所 | 確認すること | よくある見方 |
|---|---|---|
| 現物側 | スイッチが正しく押されているか | レバー、ローラー、当たり位置、戻り |
| 配線側 | 接点からPLC入力へ信号が入っているか | 端子台、断線、接点番号、電源 |
| PLC側 | 入力モニタがON/OFFしているか | GX Works3などでX入力を確認 |
現物の動きとPLC入力をセットで見る
スイッチが押されているように見えても、PLC入力が変わっていなければ、接点・配線・入力ユニット側の確認が必要です。逆にPLC入力だけ見て、現物の当たり方を見落とさないようにします。
近接センサとの違い
リミットスイッチと近接センサは、どちらも設備の位置や有無を確認する入力機器ですが、検出の考え方が違います。
| 項目 | リミットスイッチ | 近接センサ |
|---|---|---|
| 検出方法 | 物が当たって検出 | 非接触で検出 |
| 見るポイント | 当たり位置、押し込み量、戻り | 検出距離、取付距離、金属の有無 |
| 注意点 | 機械的な摩耗やズレが出る | 距離や材質の影響を受ける |
| よくある用途 | 端位置、原位置、扉やカバーの確認 | 金属ワーク検出、シリンダ位置検出など |
リミットスイッチは「当たっているか」を見る
近接センサは距離や検出物の条件が重要ですが、リミットスイッチは物が正しく当たっているか、押し込みすぎていないか、戻っているかが重要です。

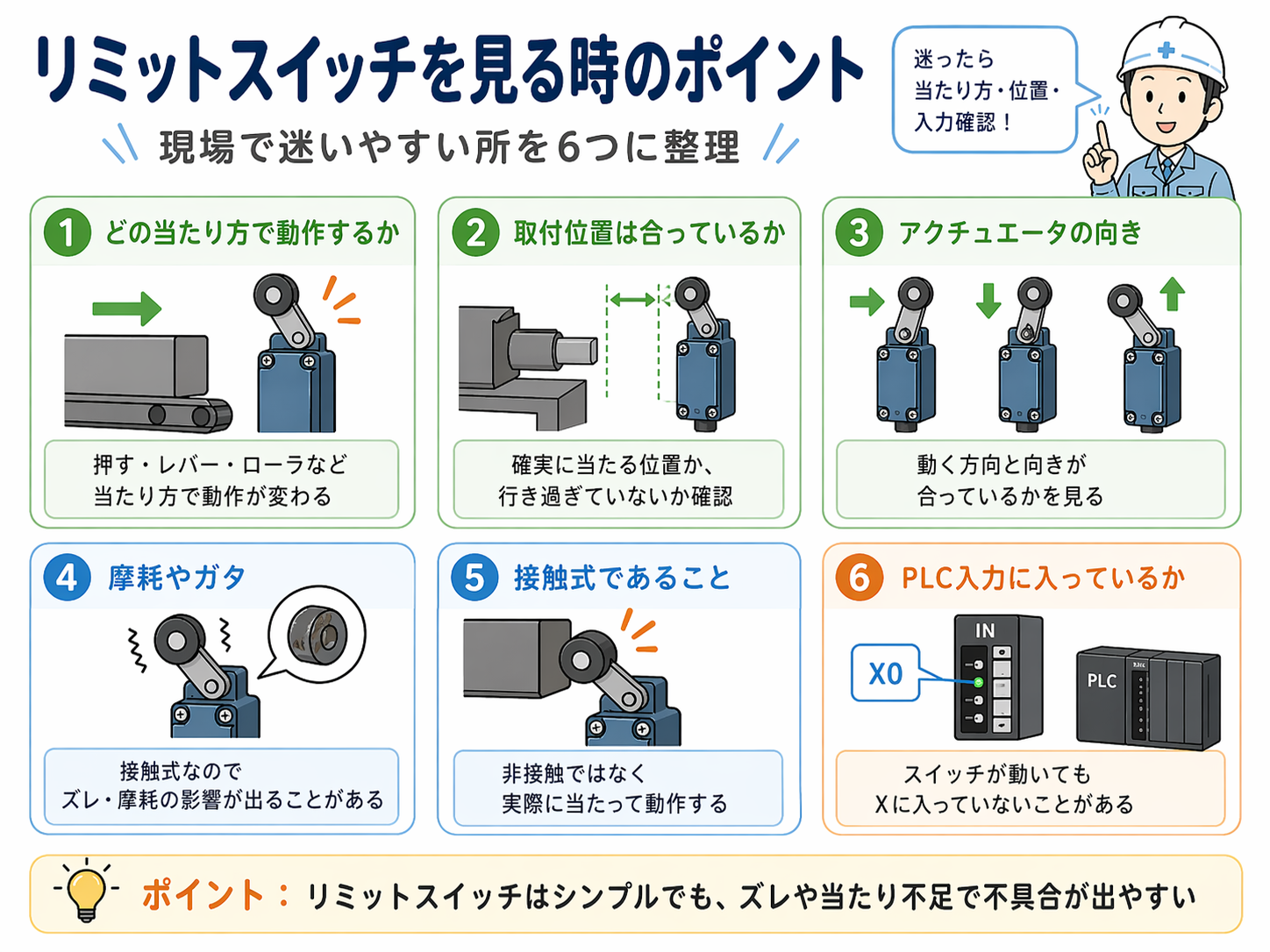

現場で見るポイント
リミットスイッチを見る時は、電気的なON/OFFだけでなく、機械的に正しく押されているかを確認します。特に、当たり方と復帰は現場でよく見るポイントです。
当たり位置
レバーやローラーに対して、ワークや機械部品が正しい位置で当たっているかを確認します。
押し込み量
押し込みが浅いと検出しないことがあります。逆に押し込みすぎると破損や戻り不良の原因になります。
戻り
当たりが外れた後に、レバーや接点が正常に戻るかを確認します。戻り不良は誤動作につながります。
入力モニタ
PLC側で入力がON/OFFしているかを確認します。現物の動きと入力表示を同時に見ると切り分けしやすいです。
先輩リミットスイッチは、PLC入力だけじゃなくて「本当に正しく当たっているか」を見るのが大事だよ。
後輩電気部品だけど、機械的な当たり方もかなり重要なんですね。
手で押す確認は安全を見てから
リミットスイッチを手で押して確認する場合、設備が急に動く可能性があります。周囲の安全、挟まれ、干渉、運転モードを確認してから作業してください。
間違えやすいポイント
リミットスイッチはシンプルな機器ですが、現場では機械的なズレや接点の見方で迷いやすいです。
PLC入力だけで判断する
入力が入っていない時、接点や配線だけでなく、そもそもスイッチが正しく押されているかも確認します。
当たりすぎを見落とす
強く押し込みすぎると、スイッチ破損や戻り不良につながることがあります。適切な当たり方が大切です。
戻り不良を見落とす
押した時は反応しても、戻りが悪いと次の動作で誤検出することがあります。復帰状態も確認します。
近接センサと同じ感覚で見る
リミットスイッチは接触式です。距離だけでなく、接触方向、角度、押し込み量を確認します。
まとめ：リミットスイッチは接触して位置を確認する入力機器
リミットスイッチは、物が当たって動作する接触式の入力機器です。設備の端位置、原位置、扉やカバーの状態確認などでよく使われます。
現場で見る時は、当たり位置、押し込み量、戻り、接点、配線、PLC入力をセットで確認します。電気的なON/OFFだけではなく、機械的に正しく動いているかも合わせて見ることが大切です。
この記事の要点
リミットスイッチは「物が当たってON/OFFする入力機器」です。接触式なので、当たり方と戻り方を確認することが、安定した検出につながります。
