向いている人
- 非常停止スイッチの基本的な見方を知りたい人
- b接点で安全回路を切る考え方を整理したい人
- 安全リレーや2重化の考え方をざっくり理解したい人
先に結論：非常停止は「停止信号」ではなく「運転準備条件を落とす」
非常停止スイッチは、機械や設備に危険がある時に、すばやく安全側へ停止させるためのスイッチです。 ただし、普通の停止ボタンのようにPLCへ信号を入れて止めるだけ、という考え方では弱いです。
現場で重要なのは、非常停止を押すことで運転準備や運転許可の条件をハード側で落とし、コンタクタやSTOなどの停止側へ反映させるという見方です。 つまり「止める信号を出す」というより、「運転できる条件を失わせる」ための安全用スイッチです。
非常停止は、通常の制御信号だけに任せない
非常停止は、PLCの通常プログラムだけで止めるのではなく、安全リレーや安全回路を使ってハード側で運転準備条件を落とす考え方が基本です。 実際の設計は、設備仕様・リスクアセスメント・適用規格・メーカー資料に従ってください。
先輩非常停止は、ただPLCへ停止信号を送るだけのボタンじゃないよ。
新人運転を止めるというより、運転していい条件を落とす感じなんですね。
先輩そう。安全リレーやコンタクタ、STOなどにつながって、ハード側で停止側へ倒すイメージだね。

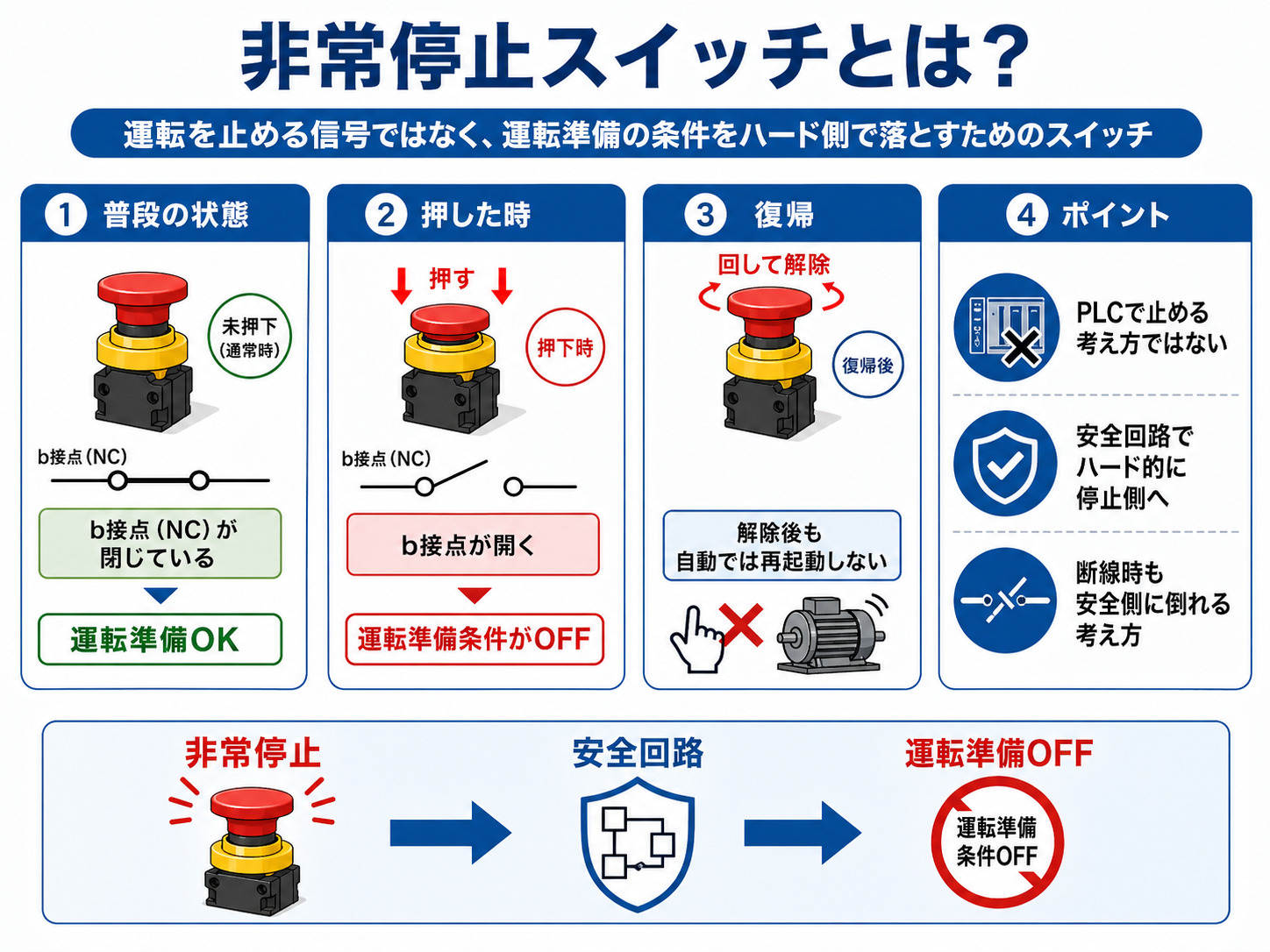

非常停止スイッチとは？
非常停止スイッチとは、作業者や設備に危険がある時に、機械を安全側へ停止させるためのスイッチです。 赤いキノコ型のボタンで、黄色い銘板とセットになっていることが多いです。
押すとロックされ、回して解除するタイプが多く使われます。 ただし、非常停止を解除しただけで機械が勝手に再起動するような考え方ではなく、解除後に安全確認を行い、別の起動操作で再起動する流れが基本です。
押すと停止側に働く
危険時に押すことで、安全回路が成立しなくなり、運転準備条件が落ちます。
押し込みでロックする
一度押すと押された状態を保持し、簡単に戻らない構造になっていることが多いです。
回して復帰する
解除は回すタイプが多いですが、解除しただけで自動再起動しない考え方が大切です。
安全回路で扱う
通常の運転停止ボタンとは違い、安全リレーや安全回路につながる重要な部品です。
普通の停止ボタンとは役割が違う
停止ボタンは通常の操作用、非常停止は危険時に安全側へ停止させるためのものです。 同じ「止める」でも、回路の考え方や扱いは分けて見ます。
b接点で安全回路を切る理由
非常停止スイッチでは、b接点、つまりNC接点を使う考え方が重要です。 通常時は接点が閉じていて安全回路が成立し、非常停止を押すと接点が開いて安全回路が切れます。
この考え方にすると、非常停止を押した時だけでなく、配線が断線した時にも回路が開いた状態になり、停止側へ倒れやすくなります。 つまり、信号を入れて止めるよりも、正常時につながっている条件が切れたら止まるという見方です。
| 状態 | b接点 | 安全回路の見方 | 機械側の考え方 |
|---|---|---|---|
| 通常時 | 閉じている | 安全回路が成立している | 運転準備条件OK |
| 非常停止を押した時 | 開く | 安全回路が切れる | 運転準備条件OFF |
| 断線した時 | 開いたのと同じ扱い | 安全回路が成立しない | 停止側に倒れる |
「押したらON」ではなく「普段ONが切れたら止まる」
非常停止を理解する時は、押したら停止信号が入る、ではなく、普段成立している運転準備条件が切れる、と見ると現場の回路に近くなります。

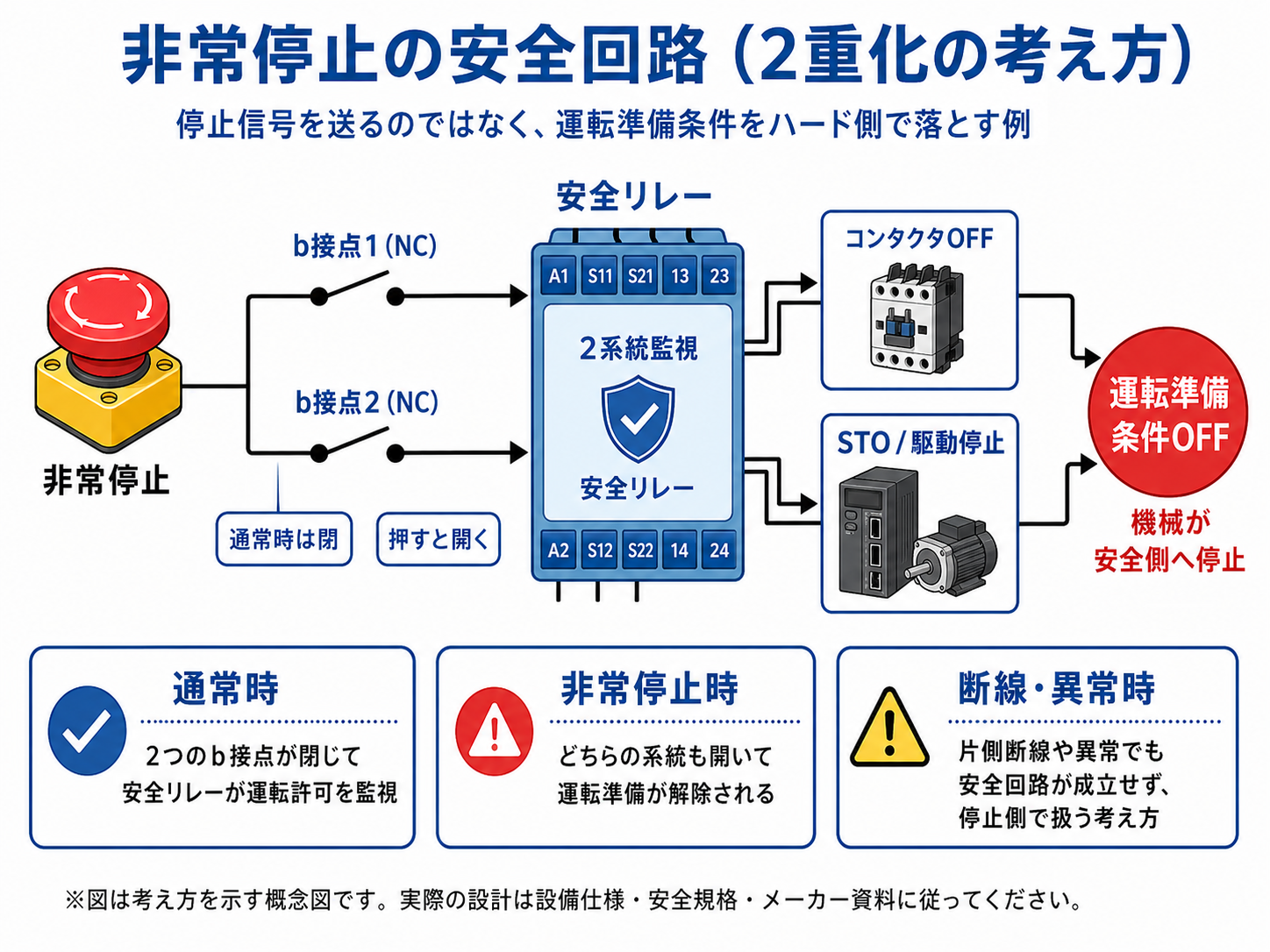

2重化された安全回路の考え方
非常停止回路では、b接点を2系統使って安全リレーで監視する構成があります。 これは単に同じ回路を2本にしているだけではなく、片側の断線や接点異常などを検出しやすくして、単一故障でも危険側へ行きにくくするための考え方です。
たとえば、非常停止スイッチのb接点1を安全リレーの入力1へ、b接点2を入力2へ入れます。 通常時は2系統とも閉じていることで安全リレーが正常と判断し、非常停止時や断線時には回路が成立しなくなって運転準備条件を落とします。
2系統を監視する
b接点を2系統使い、安全リレー側で両方の状態を見ます。
片側異常を見つけやすい
片側だけ開かない、片側だけ断線するなどの不一致を検出しやすくします。
運転許可を落とす
安全回路が成立しない時は、コンタクタやSTOなどの運転許可を落とします。
2重化だけで万能ではない
安全性能はリスクアセスメント、部品、配線方法、監視方式などで決まります。
「2重化しているから絶対安全」ではない
2重化は安全性能を高めるための考え方ですが、それだけで十分とは限りません。 実際の安全設計や改造は、設備仕様、安全規格、メーカー資料に従って判断します。

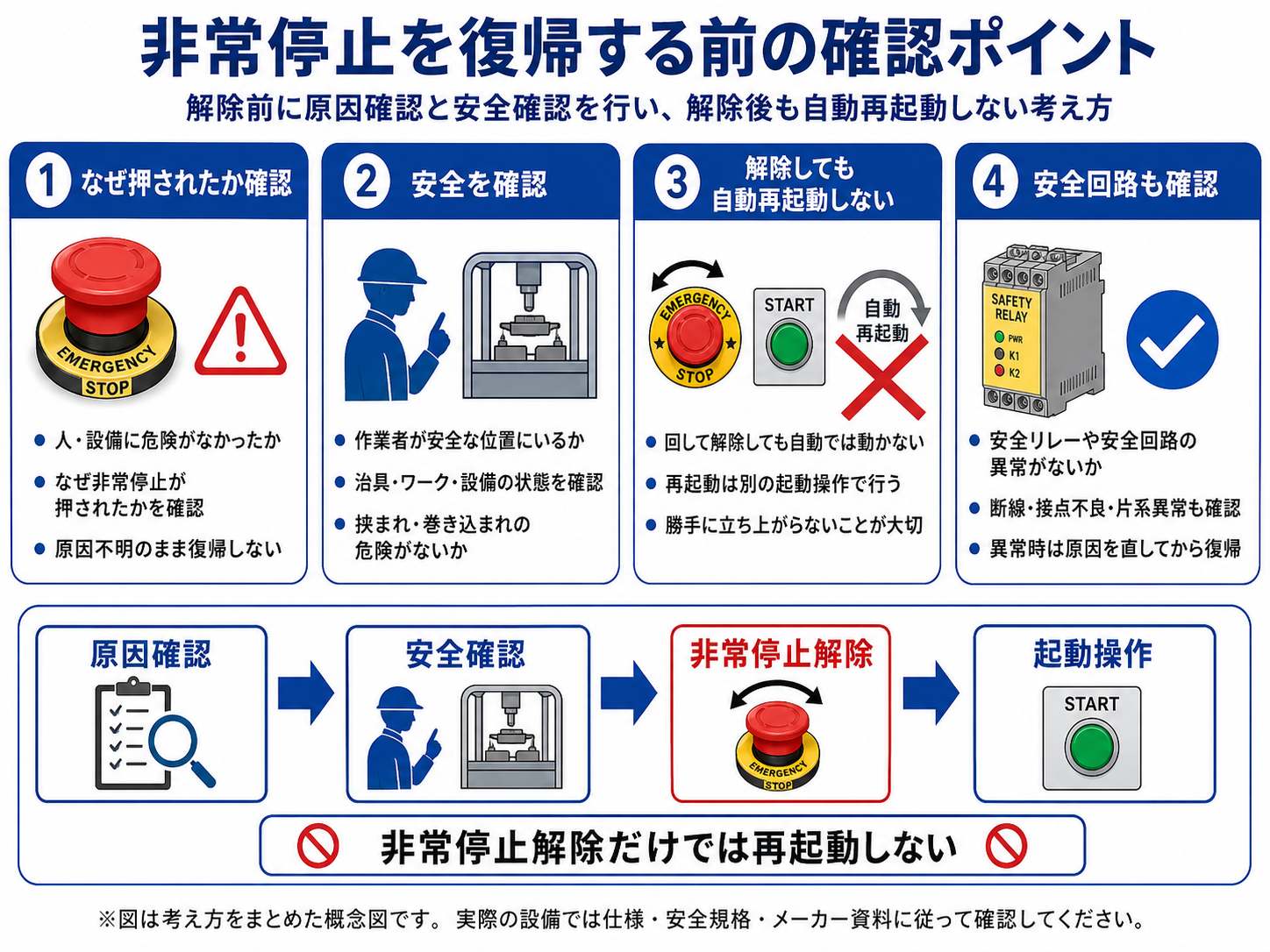

非常停止を復帰する前の確認ポイント
非常停止は、押されたら解除して終わりではありません。 なぜ押されたのか、人や設備に危険が残っていないか、解除しても自動で再起動しないかを確認することが大切です。
なぜ押されたか確認
危険があったのか、誤操作なのか、設備異常なのかを確認します。
人が安全な位置にいるか
作業者が機械内や可動部付近にいないかを確認します。
設備状態を確認
ワーク、治具、可動部、挟まれ、巻き込みの危険が残っていないか見ます。
自動再起動させない
非常停止を解除しただけで、機械が勝手に動き出さない考え方が大切です。
安全回路を確認
安全リレー、安全入力、コンタクタ、STOなどに異常がないか確認します。
異常時は原因を直す
安全回路異常や片系異常がある場合は、原因を確認してから復帰します。
新人非常停止を回して戻したら、すぐ動かしていいわけではないんですね。
先輩そう。解除前に原因と安全確認をして、再起動は別の起動操作で行う考え方が大事だよ。
安全回路として見る時の注意点
非常停止は安全に関わる部品なので、通常の押しボタンや停止スイッチと同じ感覚で扱わない方がよいです。 配線変更、短絡、ジャンパー、バイパス、勝手な仕様変更は重大な危険につながります。
非常停止回路を不用意にバイパスしない
トラブル対応中でも、非常停止回路をジャンパーで回避したり、無効化したりする行為は非常に危険です。 安全回路に異常がある場合は、原因を確認し、設備仕様と手順に従って対応します。
| 見方 | 内容 | 注意点 |
|---|---|---|
| 通常停止 | 運転操作として止める | 押しボタンやPLC制御で扱うことが多い |
| 非常停止 | 危険時に安全側へ止める | 安全回路や安全リレーで扱う重要な機能 |
| 復帰 | 解除後に安全確認して再起動 | 解除だけで勝手に再起動しない考え方が大事 |
この記事は考え方の整理です
非常停止の実際の設計・改造・安全カテゴリの判断は、設備仕様、リスクアセスメント、適用規格、メーカー資料に従ってください。 この記事では、現場で見た時に理解しやすい基本の考え方に絞っています。
まとめ：非常停止は、運転準備条件を安全側に落とすスイッチ
非常停止スイッチは、危険時に機械を安全側へ停止させるための重要なスイッチです。 普通の押しボタンのようにPLCへ停止信号を送るだけではなく、ハード側で運転準備条件を落とす考え方が大切です。
b接点を使うことで、通常時は安全回路が成立し、押した時や断線時には回路が開いて停止側へ倒れます。 さらに2系統で安全リレーへ入れる構成では、片側異常や断線などを検出しやすくし、単一故障でも危険側へ行きにくくする考え方になります。
非常停止を解除する時は、原因確認、安全確認、安全回路の確認を行い、解除だけで自動再起動しないことを意識します。 安全に関わる部分なので、実際の設計や改造は必ず設備仕様と安全規格、メーカー資料に従ってください。
