ライトカーテンとは？
ライトカーテンとは、投光側と受光側の間に多数の光ビームを並べ、その光が遮られたことを検知して設備停止につなげる安全機器です。
設備前面や、人が手を入れられる開口部などに設置されることが多く、危険動作中に人や手が入った時に停止信号を出す流れで使われます。
普通の検知センサというより、まずは「危ない入口に見えない光の壁を作る安全機器」と考えると分かりやすいです。
人を守るために使う安全機器
ライトカーテンは、物が来たかどうかを見るだけの機器ではありません。危険エリアへの侵入を検知し、安全停止につなげる前提で見ることが大切です。

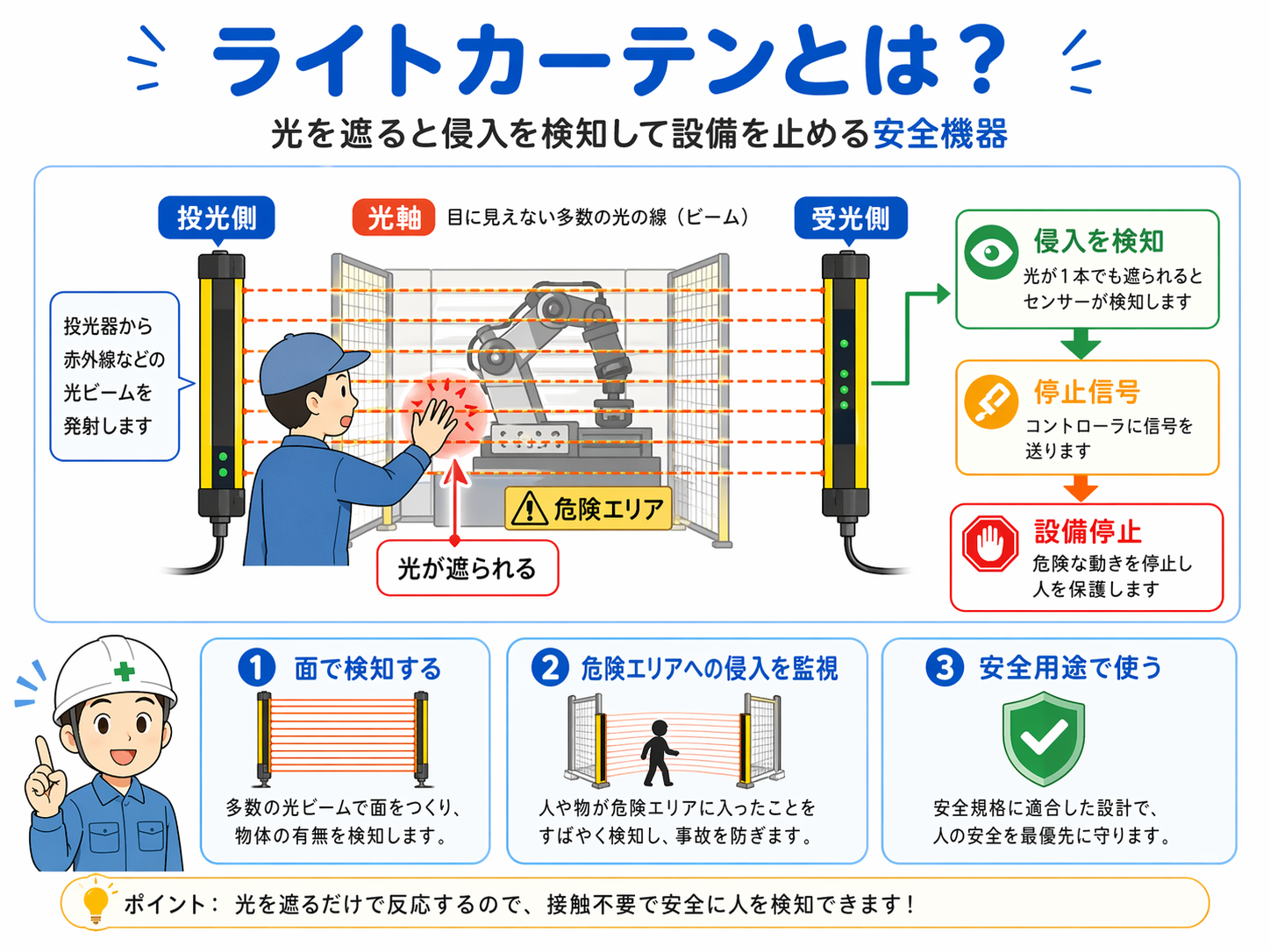

光の面で侵入を監視する仕組み
ライトカーテンは、1本だけの光で見るのではなく、複数の光軸を縦に並べて面として監視します。
流れとしては、投光側から受光側へ多数の光ビームを出し、その間に人や手が入って光が遮られると、侵入として検知します。
投光側
光を出す側です。複数の光ビームを並べて、監視する面を作ります。
受光側
光を受ける側です。光が届いているか、遮られているかを見ます。
遮光
人や手が入って光が遮られると、侵入として検知します。
停止信号
検知した信号は、安全リレーや安全PLCなどを通して設備停止につながります。

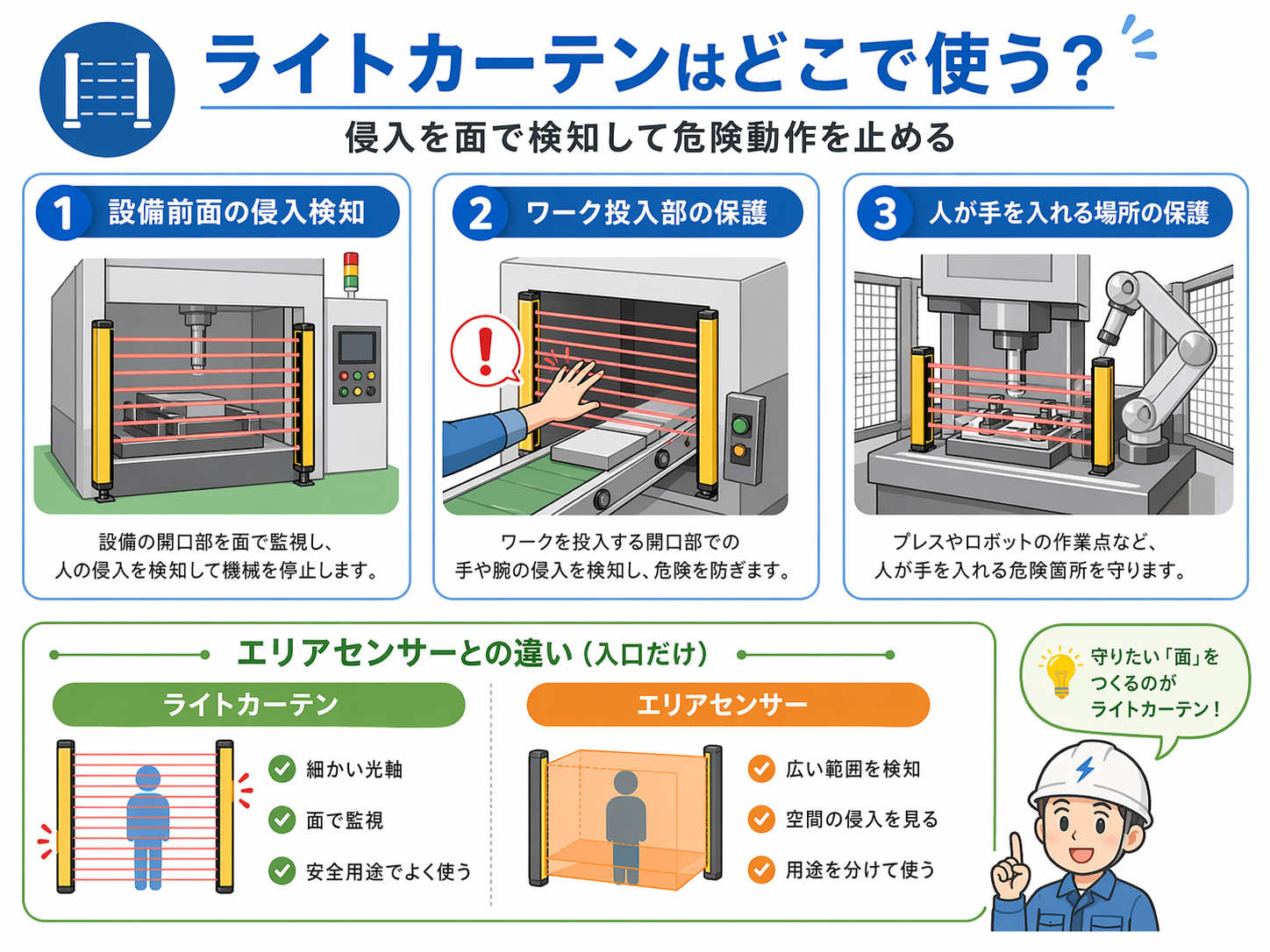

ライトカーテンはどこで使う？
現場では、特に設備前面やワーク投入部など、人が手を入れられる場所の保護でよく見ます。人が入れる場所を、光の面で監視するイメージです。
設備前面
設備の正面開口部に設置し、人が中へ入った時に機械を止める使い方です。
ワーク投入部
材料やワークを入れる開口部で、手や腕が危険な位置まで入った時に停止させます。
作業点の保護
プレス、加工機、ロボット周辺など、人が手を入れられる作業点の保護で使われます。
柵だけでは難しい場所
安全柵だけでは作業性が悪くなる場所で、開口部の安全対策として使われることがあります。
エリアセンサーとの違いは？
ライトカーテンとエリアセンサーは名前や見た目が近く、混乱しやすいところです。最初は細かく分けすぎず、見ている範囲と用途でざっくり整理すると分かりやすいです。
| 項目 | ライトカーテン | エリアセンサー |
|---|---|---|
| ざっくりした役割 | 開口部の光の面を守る | 空間や範囲を見る |
| よくある使い方 | 設備前面、作業点、ワーク投入部の保護 | エリア内への侵入や存在検知 |
| 用途の見方 | 安全停止につなげることが多い | 安全用と非安全用を見分ける必要がある |
| 最初の覚え方 | 危ない入口に光の面を作る | 空間や範囲に入ったかを見る |
安全用途かどうかを確認する
見た目が似ていても、安全機器として使っているのか、単なる検知用として使っているのかで意味が変わります。仕様と回路のつながりを確認します。
現場で見るポイント
ライトカーテンが付いている設備を見る時は、センサ本体だけではなく、どこを守っているか、遮った時に何が止まるか、安全回路につながっているかをセットで確認します。
どこを守っているか
まずは、どの開口部や危険エリアを保護しているのかを確認します。
光の面はどこか
投光側と受光側がどこにあり、どの範囲を監視しているかを見ます。
遮った時に何が止まるか
侵入検知後に、どの設備動作が停止するのかを確認します。
安全回路との関係
ただの表示ではなく、安全リレーや安全PLCなどを通して停止につながっているかを見ます。
先輩ライトカーテンは、センサが反応するかだけじゃなくて「何を止めるために付いているか」を見るのが大事だよ。
後輩普通のセンサみたいにON/OFFだけ見るんじゃなくて、安全停止まで追うんですね。
見落としやすいポイント
ライトカーテンは安全機器なので、付いているかどうかだけで判断しないことが大切です。
普通のセンサと同じ感覚で見る
ライトカーテンは検知だけで終わるものではなく、安全停止とセットで考えます。
危険源との距離を見ない
ただ付いていればよいわけではありません。検知してから止まるまでの距離も大切です。
開口部全体を見ない
横や下から入れてしまう状態だと、ライトカーテンだけでは保護が不十分なことがあります。
安全回路を見ない
ライトカーテン本体が反応しても、停止につながる回路になっているかまで見る必要があります。
安全機器の無効化や短絡は絶対にしない
ライトカーテンは人を守るための機器です。現場確認や復旧作業でも、勝手な無効化、短絡、迂回は重大な事故につながる可能性があります。
まとめ：ライトカーテンは危険な入口に光の面を作る安全機器
ライトカーテンは、多数の光ビームで面を作り、その光が遮られることで侵入を検知し、設備停止につなげる安全機器です。
設備前面の侵入検知、ワーク投入部の保護、人が手を入れる作業点の保護などでよく使われます。最初は「危ない入口に光の面を作る機器」と覚えると分かりやすいです。
この記事の要点
ライトカーテンを見る時は、どこを守っているか、光の面がどこにあるか、遮った時に何が止まるか、安全回路につながっているかをセットで確認します。
