向いている人
- エリアセンサーが何をする機器か知りたい人
- ライトカーテンとの違いをざっくり整理したい人
- 設備まわりの範囲監視を初歩から理解したい人
エリアセンサーとは？
エリアセンサーとは、一定の空間や範囲を監視して、その中に人や物が入ったこと、またはその場にいることを検知するセンサーです。
設備の前、搬送ラインの周辺、AGVや搬送台車のまわりなど、「ここに入られると危ない」「この範囲に人や物がいたら制御を変えたい」という場面で使われます。
特定の一点を見るというより、ある広さを持った範囲を見るためのセンサーとして考えると整理しやすいです。
まずは「広いエリアや空間を見るセンサー」と覚える
エリアセンサーは、入口の1面だけではなく、もう少し広い空間や範囲を見張る感覚で使われることが多いです。

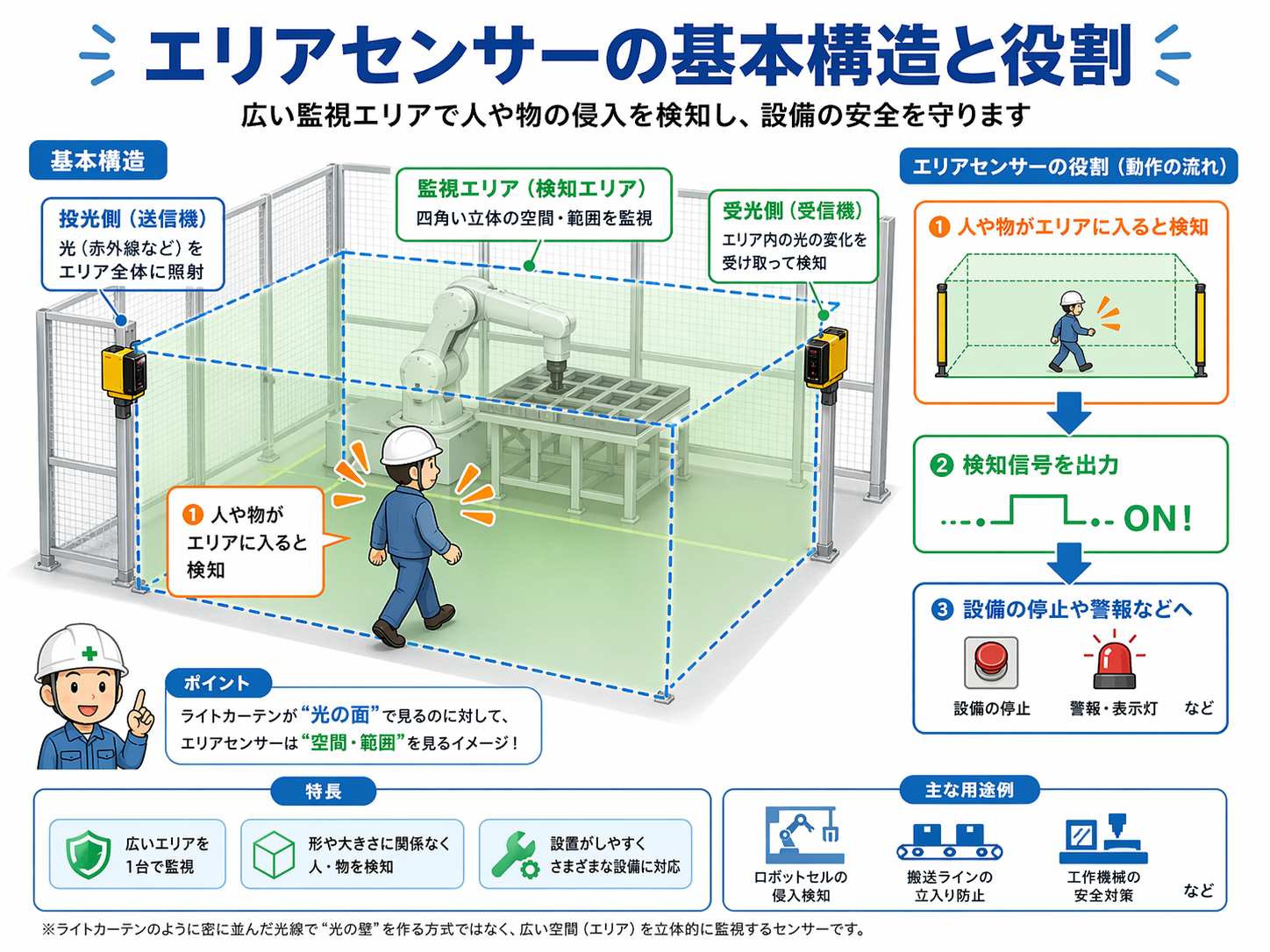

空間や範囲を見張る流れ
エリアセンサーの基本は、決められた範囲を監視して、その範囲に人や物が入ったり、そこに存在したりすることを検知する流れです。
範囲を監視する
センサーが決められた空間や範囲を見張ります。
人や物が入る
監視範囲の中に人や物が入る、またはその場にいる状態になります。
検知する
センサーが侵入や存在を検知し、信号を出します。
設備側へ反映する
停止、減速、警報、動作許可の切り替えなど、設備側の動きにつなげます。

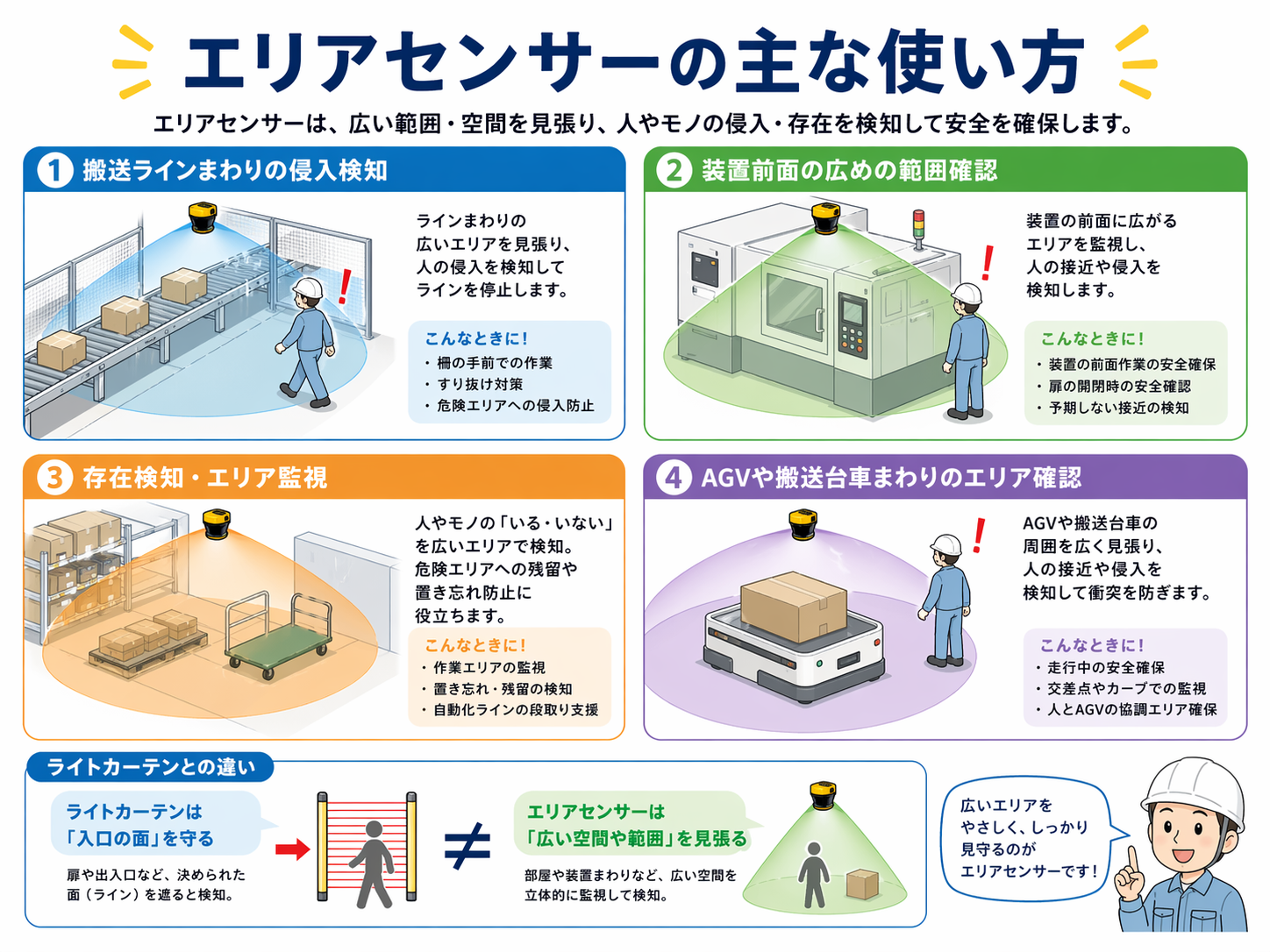

エリアセンサーはどこで使う？
現場では、入口一点よりも少し広めのエリアを見たい場面で使われます。周辺監視や存在検知のイメージで見るとつかみやすいです。
搬送ラインまわり
搬送ライン周辺で、人が近づきすぎた時や危険エリアに入った時の検知に使われます。
装置前面の広めの範囲
ライトカーテンでは守りにくい、少し広めの前面エリアを見たい時に使いやすいです。
存在検知・エリア監視
作業エリア内に人や物が残っていないかを見る用途にもつながります。
AGVや搬送台車まわり
AGVや搬送台車の周辺エリアを見て、接近や侵入に応じて動きを変える考え方にもつながります。
ライトカーテンとの違い
エリアセンサーとライトカーテンは、どちらも光や範囲を使って検知する機器として混ざりやすいです。最初は「入口の面」か「広い範囲」かで分けると理解しやすくなります。
| 項目 | ライトカーテン | エリアセンサー |
|---|---|---|
| ざっくりした見方 | 入口や開口部の面を守る | 広い空間や範囲を見る |
| 見る対象 | 光の面を遮った侵入 | 範囲内への侵入や存在 |
| よくある使い方 | 設備前面、作業点、ワーク投入部の保護 | 搬送ライン周辺、装置前、AGV周辺、存在監視 |
| 最初の覚え方 | 危ない入口に光の面を作る | 広いエリアや空間を見張る |
安全用途かどうかも確認する
エリアセンサーにも安全用途と非安全用途があります。見た目だけで判断せず、仕様と回路のつながりを確認することが大切です。
現場で見るポイント
エリアセンサーが付いている設備を見る時は、どの範囲を見たいのか、侵入検知なのか存在検知なのか、検知した後に何が変わるのかを順番に見ると追いやすいです。
どの範囲を見たいか
装置前なのか、ライン横なのか、AGV周辺なのかで意味が変わります。
侵入か存在か
入った瞬間を見たいのか、その場にいることを見たいのかで役割が変わります。
検知後の動作
停止、減速、警報、動作許可の切り替えなど、設備側がどう変わるかを見ます。
カバー範囲
本当に見たい範囲をカバーできているか、死角がないかを確認します。
先輩エリアセンサーは、まず「どの範囲を見ているか」を見ると役割が分かりやすいよ。
後輩ライトカーテンみたいな入口の面だけじゃなくて、もっと広い範囲を見る感じなんですね。
見落としやすいポイント
エリアセンサーは便利ですが、広く見ればよいとは限りません。何を検知したいのかを先に決めておくことが大切です。
ライトカーテンと同じ感覚で見る
ライトカーテンは入口の面、エリアセンサーは広い範囲や空間を見る感覚で分けると整理しやすいです。
何を見たいかを決めない
侵入を見たいのか、存在を見たいのかで使い方や確認ポイントが変わります。
広く見すぎる
広すぎると不要なものまで拾いやすくなります。見たい範囲を絞る考え方も大切です。
検知後の動作を見ない
検知するだけでなく、その信号で設備側がどう変わるかまで見る必要があります。
安全用途では勝手に無効化しない
エリアセンサーが安全用途で使われている場合、無効化や短絡、範囲変更は重大な事故につながる可能性があります。仕様と安全回路を確認してから扱ってください。
まとめ：エリアセンサーは広い範囲や空間を見張るセンサー
エリアセンサーは、空間や範囲への侵入・存在を検知して、設備の安全や制御につなげるセンサーです。
搬送ラインまわり、装置前面の広めの範囲確認、存在検知、AGV周辺のエリア確認などで考えやすいです。
この記事の要点
エリアセンサーを見る時は、どの範囲を見ているか、侵入検知か存在検知か、検知後に設備側で何が変わるかをセットで確認します。
