圧力スイッチとは？役割と見方を初心者向けにやさしく整理

圧力スイッチの全体像

圧力スイッチは、配管や機器の中にある圧力を見て、設定した圧力に達したら信号を切り替えるための部品です。

空圧設備では、エアが来ているかの確認、シリンダや設備の圧力監視、圧力不足の異常検出などでよく使います。

「圧力があるかないか」「設定圧を超えたかどうか」を見る用途では、初心者でも流れを追いやすい機器です。まずは、圧力を見てスイッチ動作する部品だと考えると分かりやすいです。

先輩圧力スイッチは「今の圧力が設定値より上か下か」を見ているイメージです。難しく考えすぎず、まずは圧力で切り替わる入力機器だと捉えると追いやすいです。

新人つまり、圧力そのものを見て、一定以上ならON、足りなければOFFみたいに使うことが多いんですね。

圧力スイッチの基本の考え方

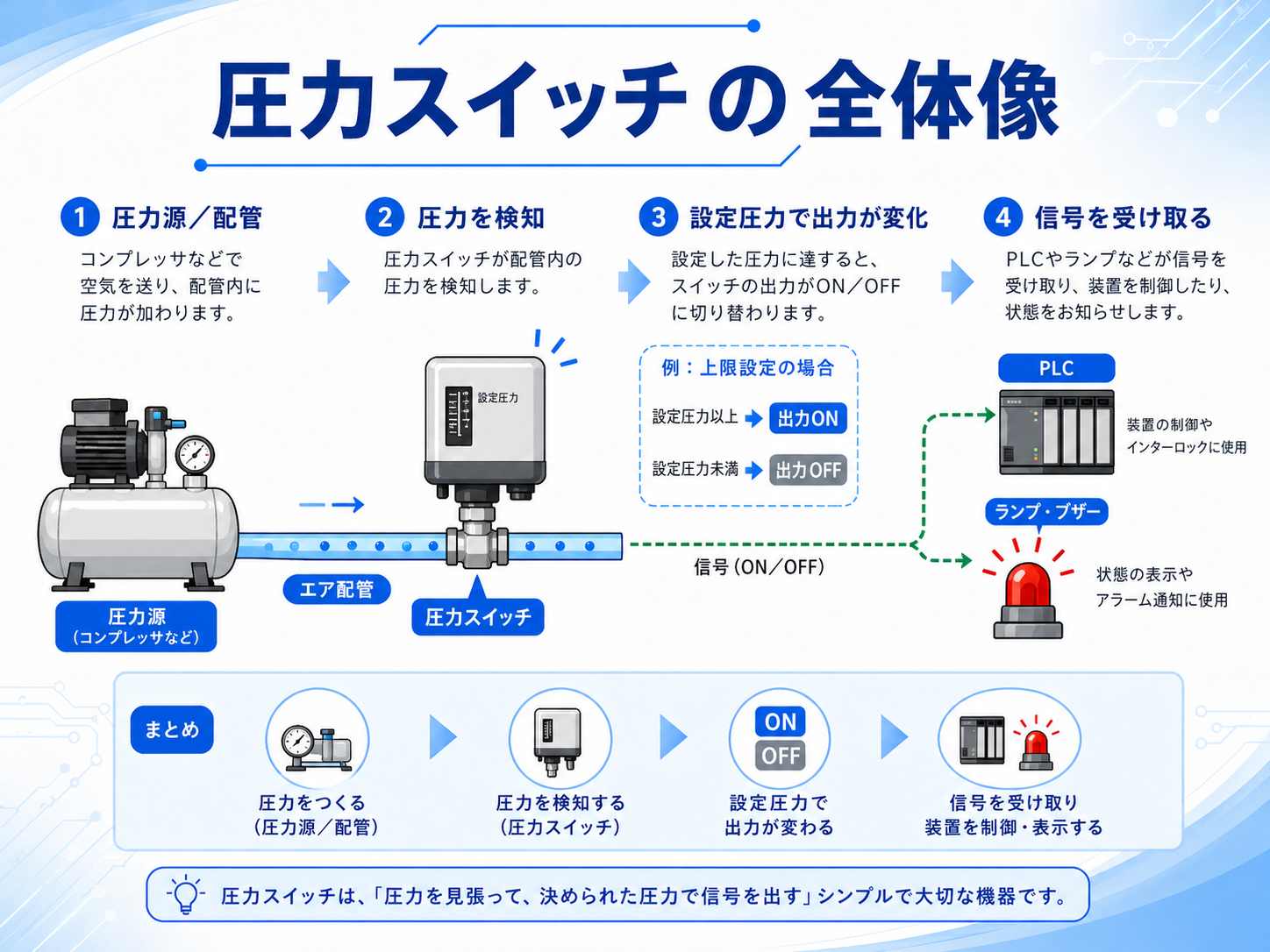

圧力スイッチで見るポイントは、圧力源・設定値・出力です。

エアや油、水などの圧力が圧力スイッチにかかり、その値が設定値に達すると内部でON/OFFが切り替わります。その結果が、PLC入力や表示、異常監視の信号として使われます。

PLCで見る場合は、圧力スイッチ自体の表示や動作状態と、PLC入力が実際にONしているかを分けて確認すると、トラブル時に原因を追いやすくなります。

動作の流れで見る圧力スイッチ

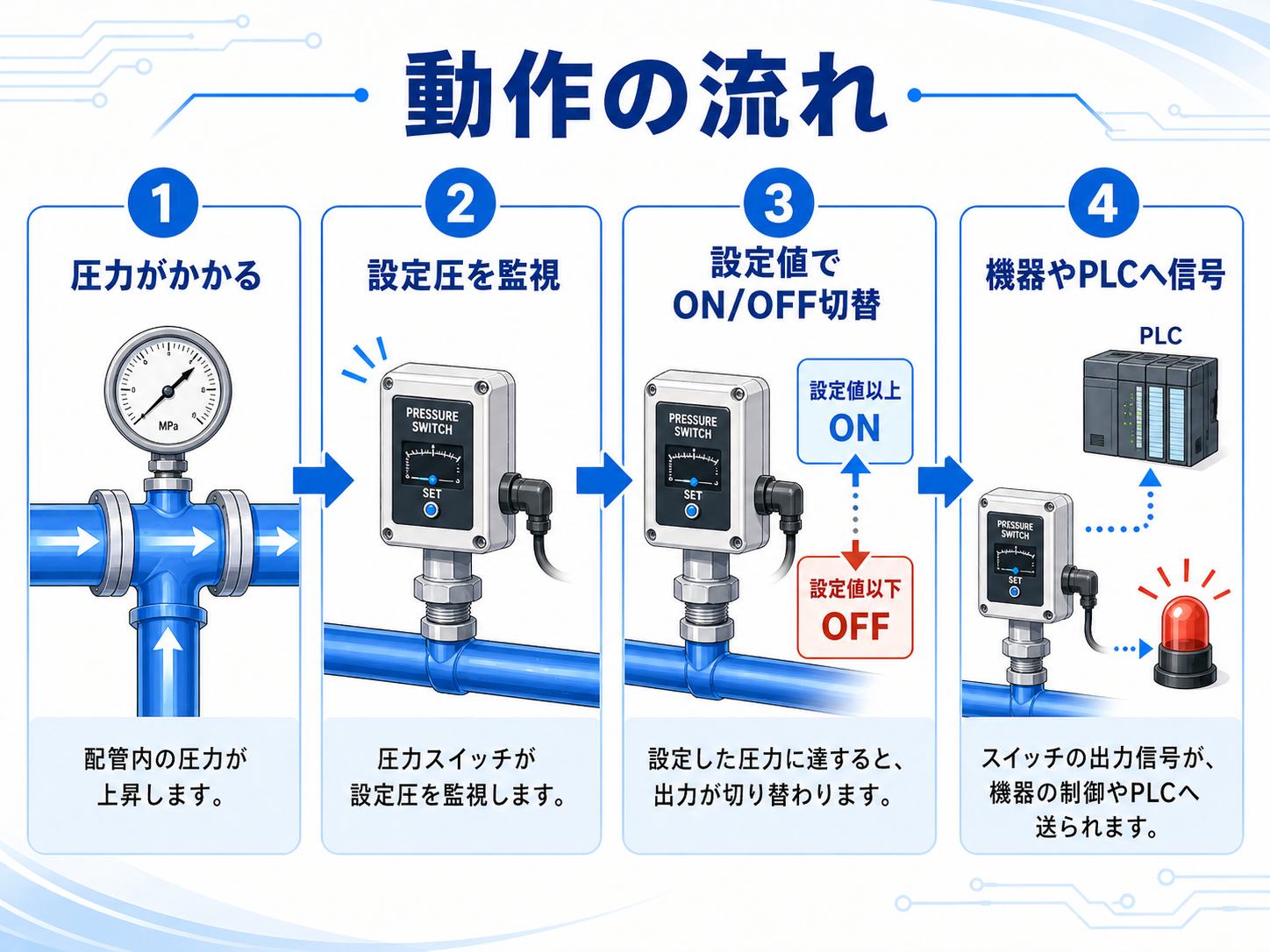

圧力スイッチは、流れで見るとかなり分かりやすい機器です。まず圧力がかかり、その圧力が設定値に達したかどうかを監視し、条件を満たしたら出力を切り替えます。

たとえば「0.45MPa以上でONにしたい」と設定していれば、圧力がその値を超えた時に出力が切り替わります。その出力で、運転許可、異常解除、ランプ点灯などの条件に使えます。

反対に、圧力が足りない時はOFFにして異常監視へ使うこともあります。現場では、圧力が上がった時に使うのか、圧力低下の異常を見たいのかを先に整理すると理解しやすいです。

表示値と出力切替は分けて見る

デジタル表示がある機種でも、表示されている圧力と、実際に出力が切り替わる条件は別に確認した方が安心です。設定値やヒステリシスの影響で見え方が変わることがあります。

圧力センサとの違い

圧力スイッチと圧力センサは似ていますが、役割は少し違います。

圧力スイッチは「設定値に達したかどうか」を見てON/OFFするのが基本です。一方で圧力センサは、現在の圧力値をアナログや数値として扱う場面で使われます。

圧力スイッチが思った通りに動かない時の確認ポイント

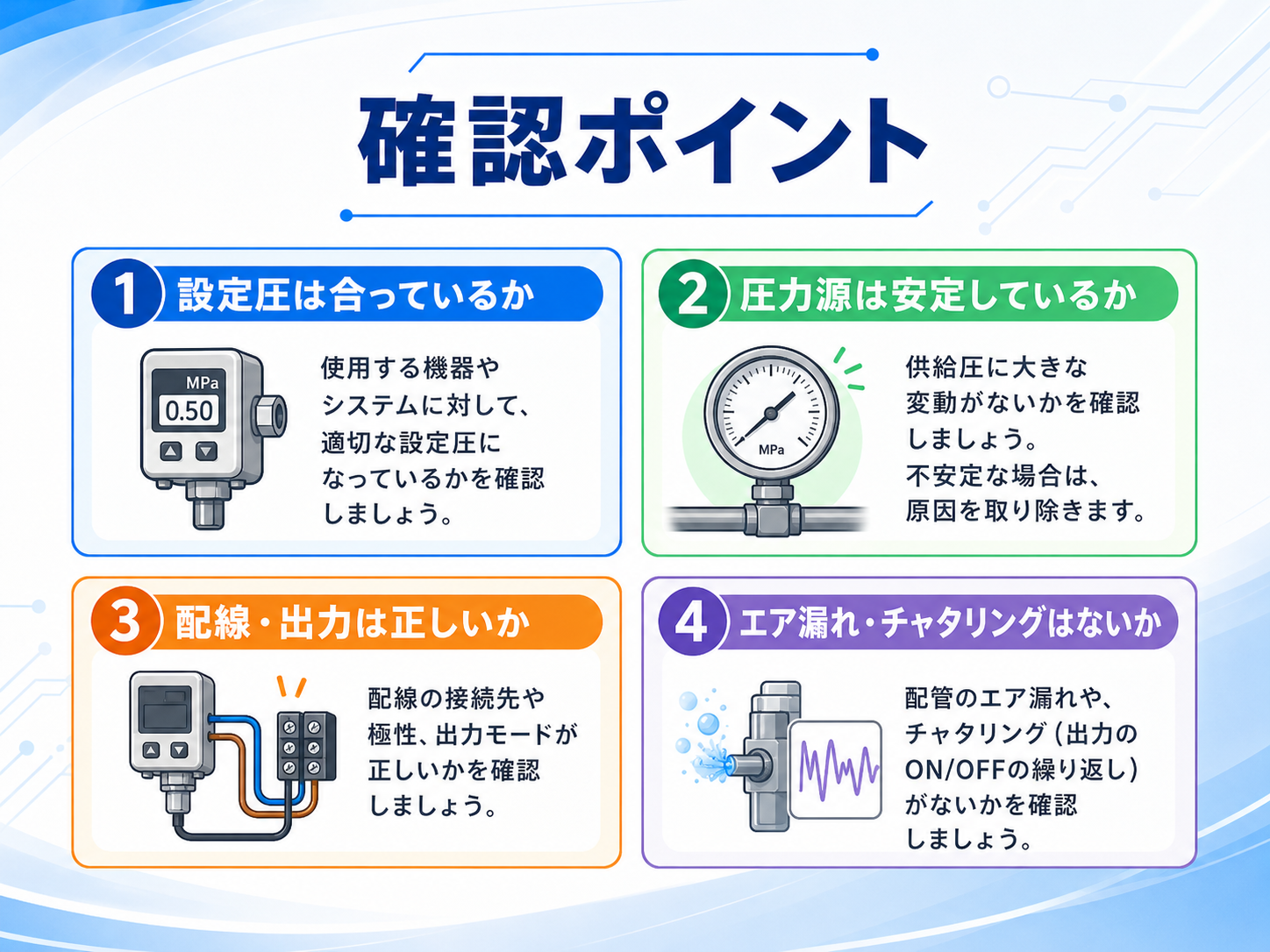

圧力スイッチが思った通りに動かない時は、設定値だけを見るのではなく、圧力源、配管、配線、出力の切替、漏れの有無を順番に確認します。

特に、表示はそれらしく見えるのに入力が入らない時は、配線や出力設定、PLC側の受け方も一緒に確認するのが大事です。

安全用途とは分けて考える

一般的な圧力スイッチは、圧力確認や設備制御に使う機器です。人の安全停止に直結する用途では、安全機器や安全回路として適切な構成を別に考える必要があります。
