ロードセルとは？
ロードセルとは、物が載った時の重さや、押した時の力を電気信号に変えるための部品です。
見た目は金属ブロックのようなものが多いですが、中ではわずかな変形を利用して信号に変えています。そのため、見た目以上に「測るための部品」という性格が強いです。
現場では、タンクの中身の重さを見る、ホッパーへの投入量を管理する、プレスや押し付けの力を確認する、といった用途で使われます。
まずは「重さや押す力を電気で見られるようにする部品」と覚える
ロードセルは、重量だけでなく荷重を見るための部品です。重さや力を、指示計やPLCで扱える信号にする役割があります。

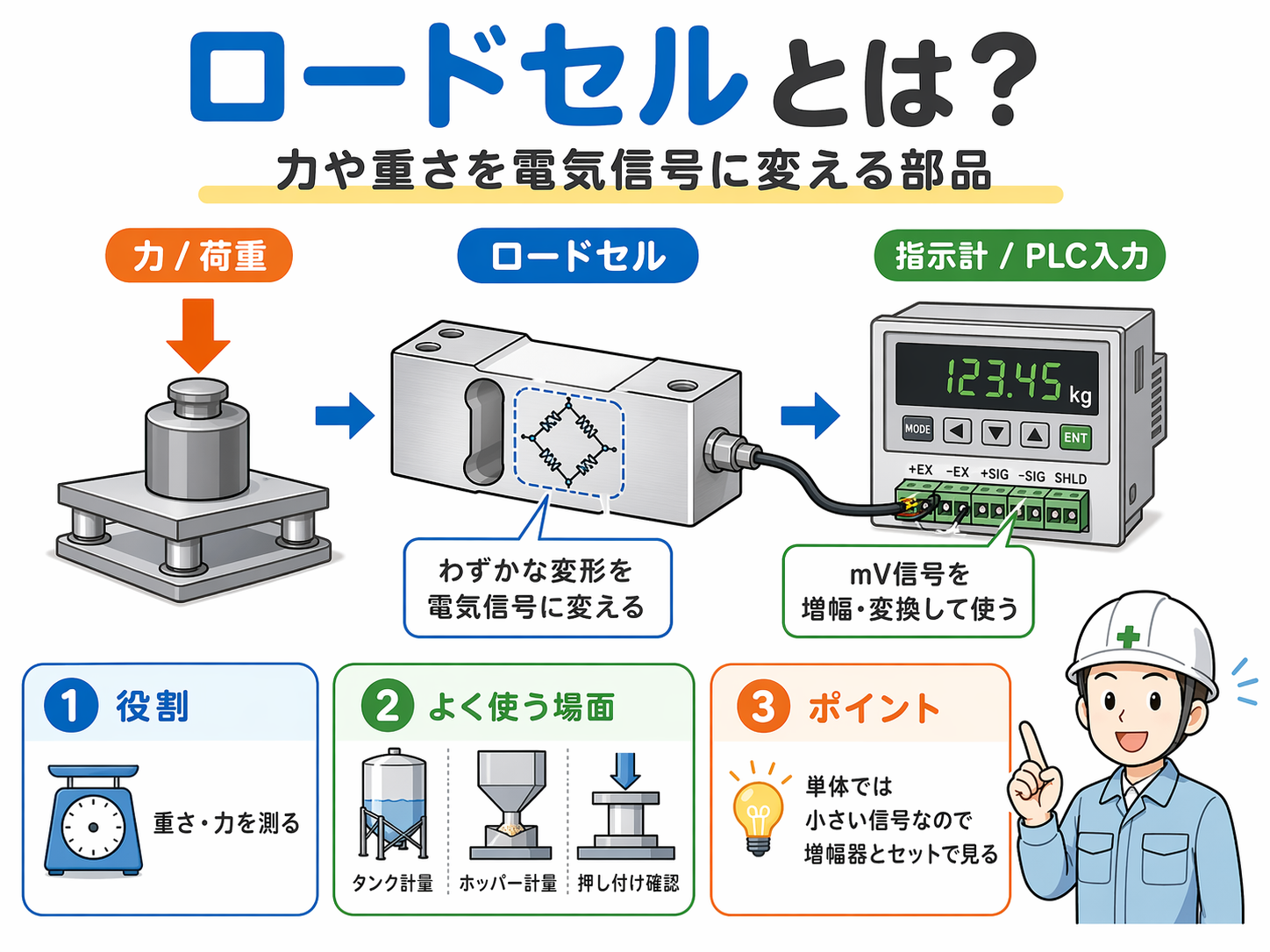

重さや力が電気信号になる流れ
ひずみゲージやブリッジ回路の細かい理論まで、最初から全部覚える必要はありません。まずは、重さや力が電気信号になって設備側へ伝わる流れを押さえると分かりやすいです。
重さや力がかかる
タンク、ホッパー、押し付け部などで、ロードセルに荷重がかかります。
わずかに変形する
ロードセル本体がわずかに変形し、その変化を内部で検出します。
小さな電気信号になる
変形に応じた小さな信号が出ます。そのままでは扱いにくいことが多いです。
指示計やPLCへつなぐ
指示計、変換器、アンプなどを通して、表示やPLC入力へつなげます。
ロードセルはどこで使う？

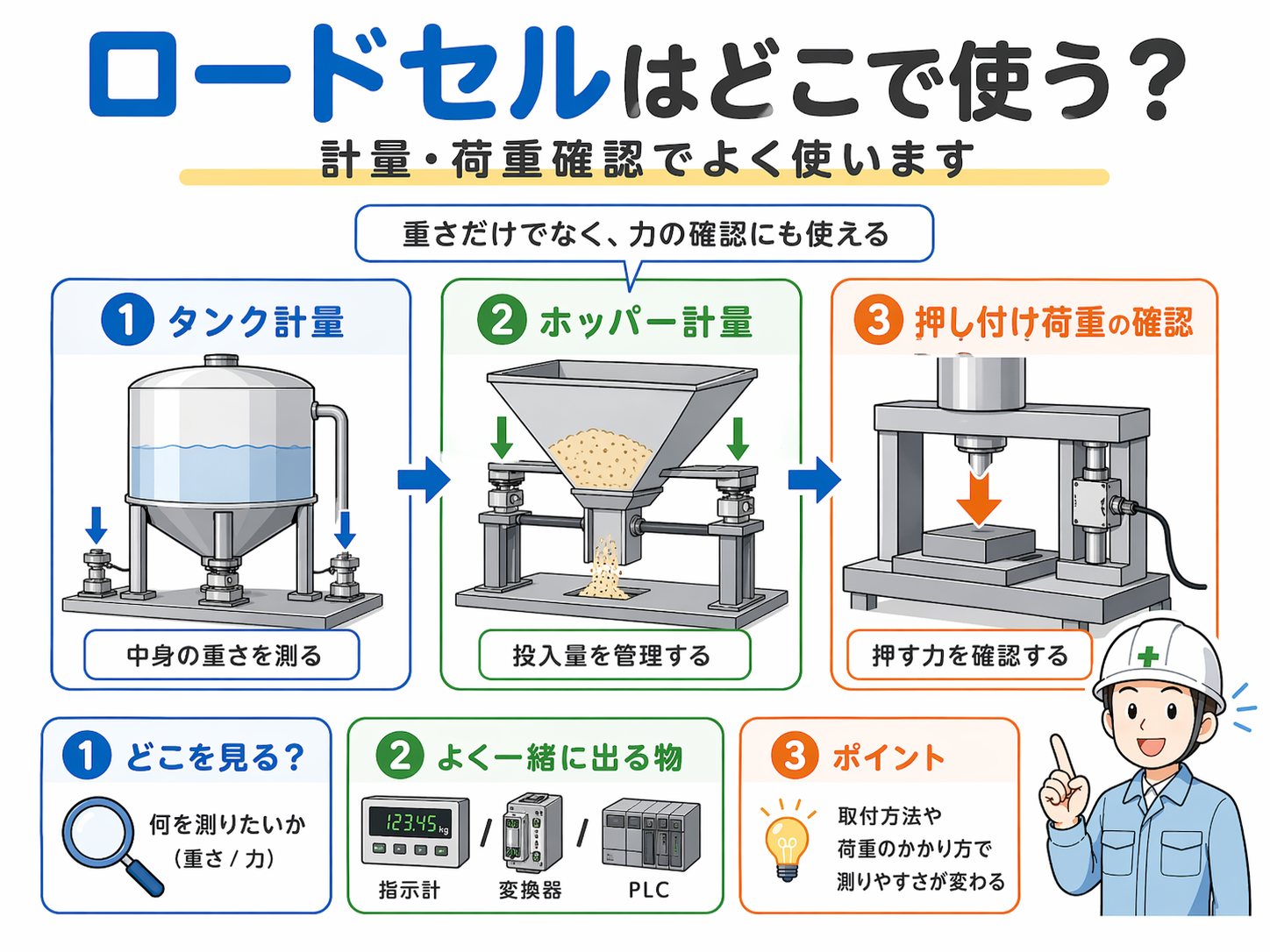

現場では、計量だけでなく荷重確認でもよく使われます。特にタンク計量、ホッパー計量、押し付け荷重確認などで見かけやすいです。
タンク計量
タンク脚の下にロードセルを入れて、中身の重さを見ます。液体や粉体の残量確認でも使われます。
ホッパー計量
材料を投入するホッパーの下で重さを見て、投入量や供給量を管理します。
押し付け荷重
ワークを押す工程や圧着・加圧の工程で、どれくらいの力がかかっているかを見ます。
装置の判定
設定値に対して重さや力が足りているかを確認し、OK / NG判定や制御条件に使うことがあります。
指示計や変換器とセットで見る
初心者がつまずきやすいポイントですが、ロードセルは単体で大きく分かりやすい信号を出す部品ではありません。実際の設備では、指示計、変換器、アンプ、PLC入力ユニットなどと一緒に使われることが多いです。
| 機器 | 役割 | 現場で見るポイント |
|---|---|---|
| ロードセル | 力や重さを小さな電気信号に変える | どこに取り付いているか、どの方向の荷重を見るか |
| 指示計・変換器 | 信号を見やすい数値や扱いやすい信号にする | 表示値、ゼロ点、スパン、設定値 |
| PLC入力 | 重量や荷重の信号を制御側で扱う | アナログ値、判定信号、異常信号 |
ロードセル本体だけで判断しない
ロードセルだけ見ても、そのまま数字が読めるとは限りません。指示計や変換器まで含めて見ると、装置全体の意味が分かりやすくなります。
現場で見るポイント
ロードセルが出てきた時は、何を測りたいのか、どこに取り付いているのか、後ろに何がつながっているのかを順番に見ると整理しやすいです。
何を測りたいか
重さなのか、押す力なのかで見方が変わります。まず装置の目的を見ます。
どこに取り付いているか
タンク脚、ホッパー下、押し機構の途中など、取付位置で役割が見えやすくなります。
指示計や変換器があるか
ロードセルの信号をどう扱っているかを見ると、システム全体が追いやすいです。
荷重のかかり方
変な方向から力が入ると、正しく測りにくくなることがあります。
先輩ロードセルは本体だけじゃなくて、指示計や変換器までセットで見ると追いやすいよ。
後輩重さを見ているのか、押し付け力を見ているのかも先に確認した方がいいんですね。
見落としやすいポイント
ロードセルは「重さを測る部品」と覚えやすいですが、実際には取付方法、荷重の向き、周辺機器とのつながりがかなり大事です。
単体で完結すると思う
ロードセルだけ見ても、数字はそのまま分からないことが多いです。指示計や変換器とセットで見ます。
取付方法を見ない
同じロードセルでも、取り付け方が悪いと測りにくくなります。
力の向きを見ない
どの方向の荷重を見たいのかが合っていないと、期待した値になりにくいです。
重さだけと思い込む
名前の印象で重量測定だけを想像しやすいですが、押し付け力の確認にも使われます。
荷重部まわりの作業は挟まれ・落下に注意
ロードセルまわりはタンク、ホッパー、押し付け機構など重い物や力がかかる場所に付いていることがあります。確認時は落下、挟まれ、急な動作に注意してください。
まとめ：ロードセルは重さや力を電気信号に変える部品
ロードセルは、力や重さを電気信号に変える部品です。タンク計量、ホッパー計量、押し付け荷重の確認などでよく使われます。
最初は細かい理論よりも、何を測っているか、どこに付いているか、指示計や変換器とどうつながっているかを追うと分かりやすいです。
この記事の要点
ロードセルは単体ではなく周辺機器とセットで見る部品です。ロードセル本体、指示計、変換器、PLC入力までの流れを見ていくと、現場でも役割を追いやすくなります。
