向いている人
- エアバルブの役割を初めて整理する人
- エアシリンダとの関係を知りたい人
- 2ポート・3ポート・5ポートの違いで迷う人
エアバルブとは？
エアバルブとは、圧縮空気の流れを制御するための機器です。空気を送る、止める、逃がす、向きを切り替えることで、エアシリンダや空圧機器の動きを制御します。

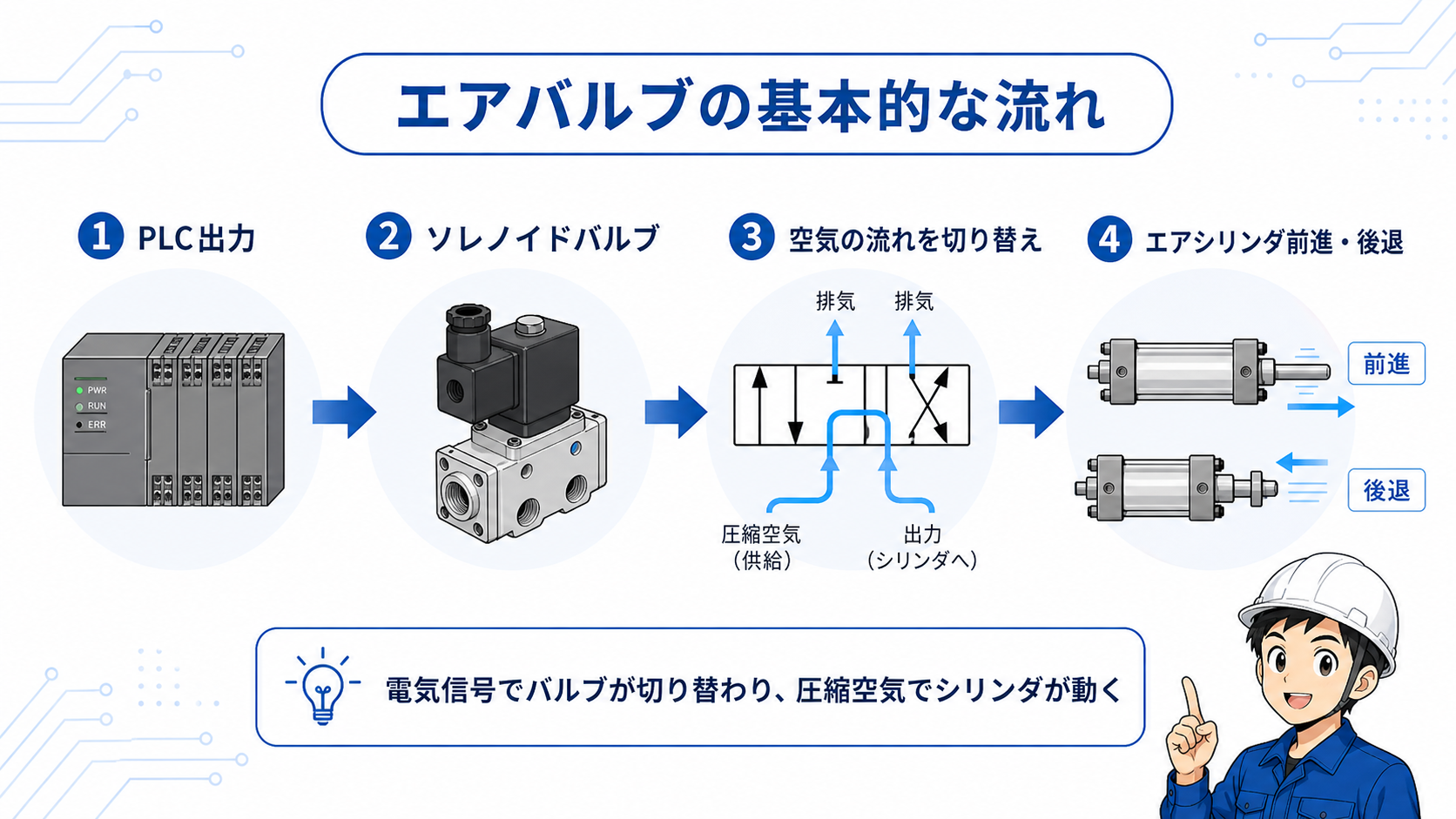

電気制御でいうと、PLCやリレーが電気信号を出し、その信号でエアバルブを動かし、エアバルブが空気の流れを切り替える、という流れで使われることが多いです。
まずは「空気の通り道を切り替える部品」と考える
エアバルブは、電気そのものを流す部品ではありません。電気信号をきっかけにして、圧縮空気の通り道を変える部品です。
エアバルブの役割と空気の流れ
エアバルブの役割は、空気の流れを必要な方向へ切り替えることです。例えば、エアシリンダを前進させたい時は片側へ空気を送り、後退させたい時は反対側へ空気を送ります。
送る
圧縮空気をシリンダや機器へ送ります。シリンダを動かすための力になります。
止める
空気の流れを止めます。機器の動きを止めたり、状態を保持したりする時に関係します。
切り替える
空気の流れる向きを切り替えます。エアシリンダの前進・後退で特に重要です。
排気する
シリンダ内の空気を外へ逃がします。排気がうまくできないと動きが遅くなることがあります。
電気信号と空気の流れを分けて見る
PLC出力やリレー接点は、エアバルブを動かすための電気側の信号です。実際にシリンダを動かすのは、エアバルブで切り替えられた圧縮空気です。

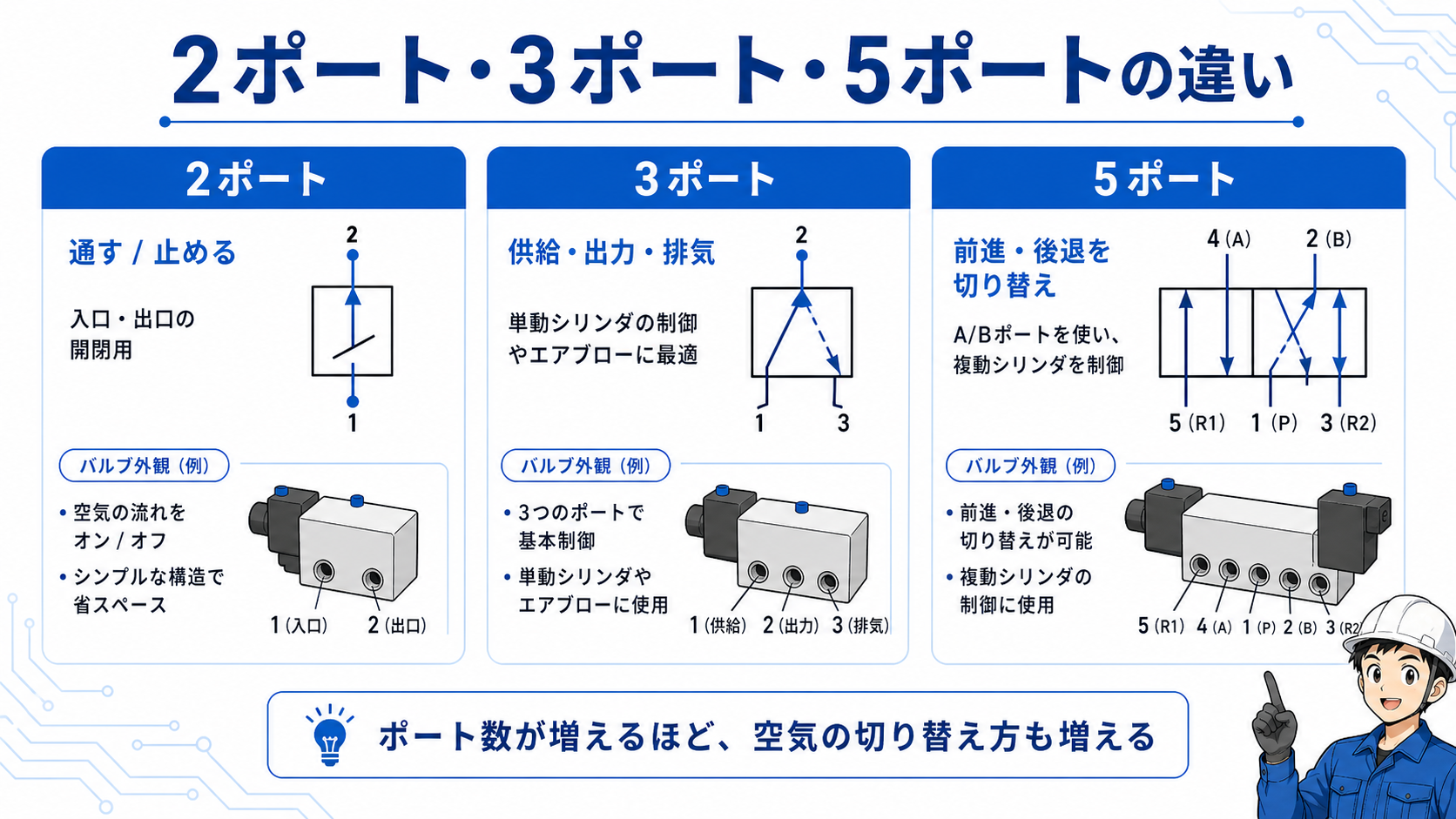

2ポート・3ポート・5ポートの違い
エアバルブを見る時によく出てくるのが、2ポート、3ポート、5ポートという言い方です。ポートとは、空気が出入りする口のことです。
| 種類 | ざっくりした役割 | よくある使い方 | 見るポイント |
|---|---|---|---|
| 2ポート | 空気を通す / 止める | 開閉弁、供給のON/OFF | 入口と出口の向き、常時開 / 常時閉 |
| 3ポート | 供給・出力・排気を切り替える | 単動シリンダ、エアブロー | 供給口、出力口、排気口 |
| 5ポート | シリンダの前進・後退を切り替える | 複動エアシリンダ | A/Bポート、排気ポート、ソレノイドの数 |
最初は5ポートをシリンダ用として覚える
現場でよく見る複動エアシリンダでは、5ポートのエアバルブが使われることが多いです。前進側と後退側の空気を切り替えるイメージで見ると理解しやすくなります。
ソレノイドバルブとは？
ソレノイドバルブは、電磁コイルで動くエアバルブです。PLC出力やリレー接点から電圧がかかると、ソレノイドが動いて空気の通り道を切り替えます。
シングルソレノイド
片側のソレノイドで切り替えます。電源OFFでばね戻りするタイプなどがあります。
ダブルソレノイド
前進側と後退側など、2つのソレノイドで切り替えます。最後の状態を保持するタイプもあります。
手動操作
現場確認用に手動ボタンが付いていることがあります。試運転や切り分けで使うことがあります。
電源電圧
DC24V、AC100Vなどがあります。PLC出力やリレー接点と合っているか確認が必要です。
先輩エアバルブを見る時は、空気側だけじゃなくて、ソレノイドの電源電圧とPLC出力も一緒に見るといいよ。
後輩空気の部品だけど、電気側の確認もかなり大事なんですね。
エアシリンダとの関係
エアバルブは、エアシリンダを動かす時によく使われます。エアシリンダは空気の力で伸び縮みする機器で、エアバルブが空気の流れを切り替えることで前進・後退します。
エアバルブはシリンダの動きの入口
シリンダが動かない時は、シリンダ本体だけでなく、エアバルブに電気信号が来ているか、空気が供給されているか、排気できているかを確認します。
| 確認する場所 | 見る内容 | よくある確認 |
|---|---|---|
| 電気側 | ソレノイドに信号が来ているか | PLC出力、リレー、電源電圧 |
| 空気側 | 圧縮空気が来ているか | 元圧、レギュレータ、チューブ接続 |
| 機械側 | シリンダが動ける状態か | 引っかかり、負荷、スピコン、リードスイッチ |

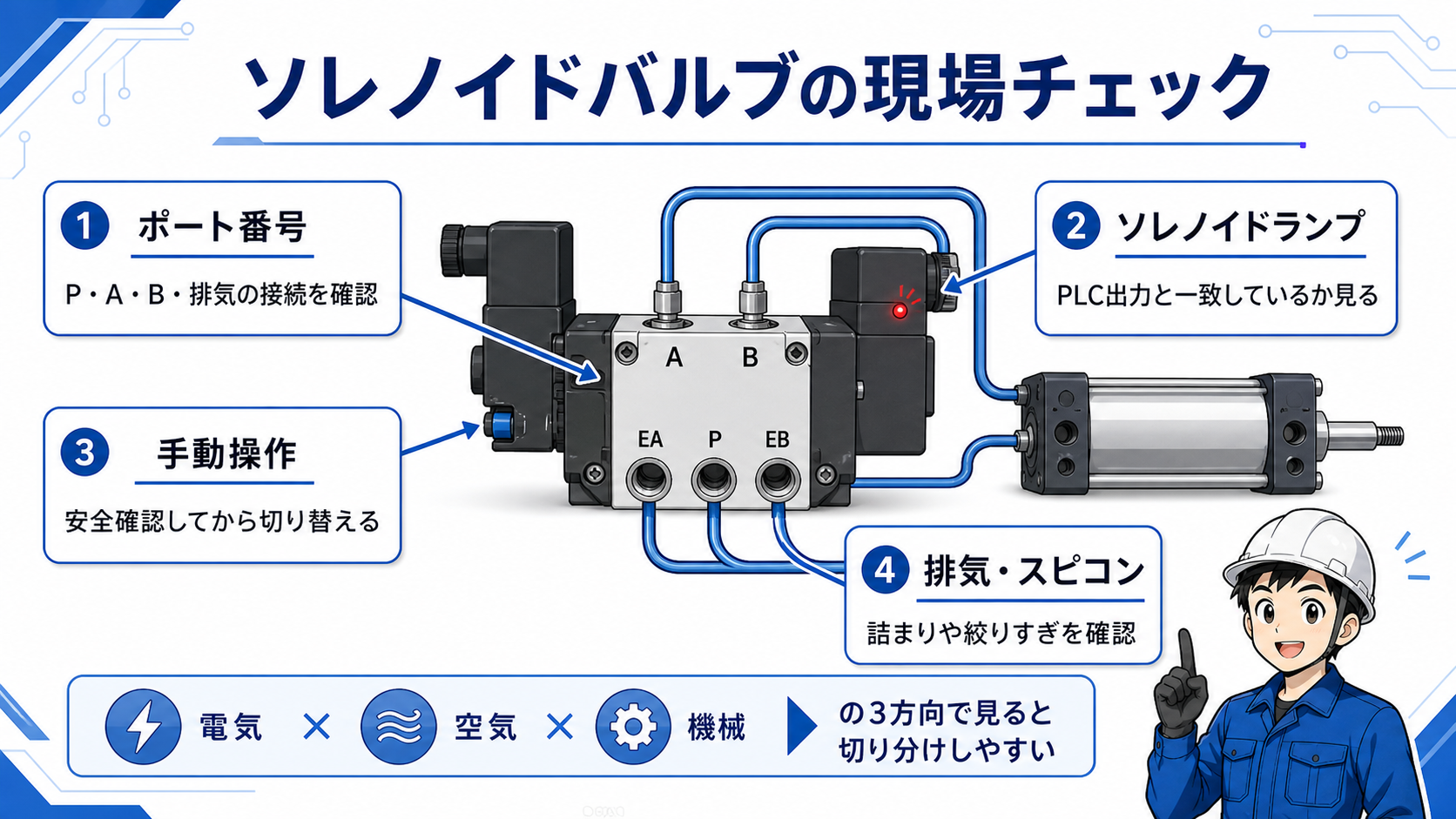

現場で見るポイント
エアバルブを見る時は、型式だけでなく、空気の流れ、電気信号、手動操作、チューブ接続、排気の状態をセットで確認します。
ポート番号・記号
P、A、B、R、EA、EBなどの表記を確認します。供給、出力、排気のどこにつながっているかを見ます。
ソレノイドのランプ
ランプが点いているか、PLC出力と一致しているかを確認します。ただしランプだけで断定しないようにします。
手動操作ボタン
手動操作でシリンダが動くか確認できる場合があります。安全確認をしてから使います。
排気とスピコン
排気側やスピードコントローラの詰まり・絞りすぎで、動きが遅い、戻らないことがあります。
手動操作は安全確認してから
エアバルブを手動で動かすと、シリンダや機械が急に動くことがあります。周囲の安全、挟まれ、干渉、設備状態を確認してから操作してください。
間違えやすいポイント
エアバルブは、電気と空気の両方が関係するため、どちらか片方だけを見ると原因を見落としやすいです。
電気信号だけ見て判断する
ソレノイドに信号が来ていても、空気圧がない、排気できない、機械が引っかかっていると動かないことがあります。
空気が来ているだけで安心する
元圧があっても、バルブが切り替わっていない、チューブ接続が違う、スピコンが閉じている場合があります。
ポートを見ずにチューブを差し替える
A/Bや排気ポートを間違えると、シリンダの動きが逆になったり、動作しなくなったりします。
シリンダだけを疑う
シリンダが動かない時は、バルブ、配管、電気信号、空気圧、機械負荷を順番に見ます。
まとめ：エアバルブは空気の流れを切り替える部品
エアバルブは、圧縮空気の流れを送る・止める・切り替えるための機器です。エアシリンダを前進・後退させる時には、エアバルブが空気の通り道を切り替える役割を持ちます。
現場で見る時は、ポート数、チューブ接続、ソレノイドの電源電圧、PLC出力、手動操作、排気やスピコンの状態をセットで確認すると追いやすくなります。
この記事の要点
エアバルブは「電気信号で空気の流れを切り替える部品」と考えると分かりやすいです。電気側と空気側を分けて確認することで、シリンダが動かない時の切り分けもしやすくなります。
