ブザー回路とは？異常時に鳴らす基本回路をやさしく解説

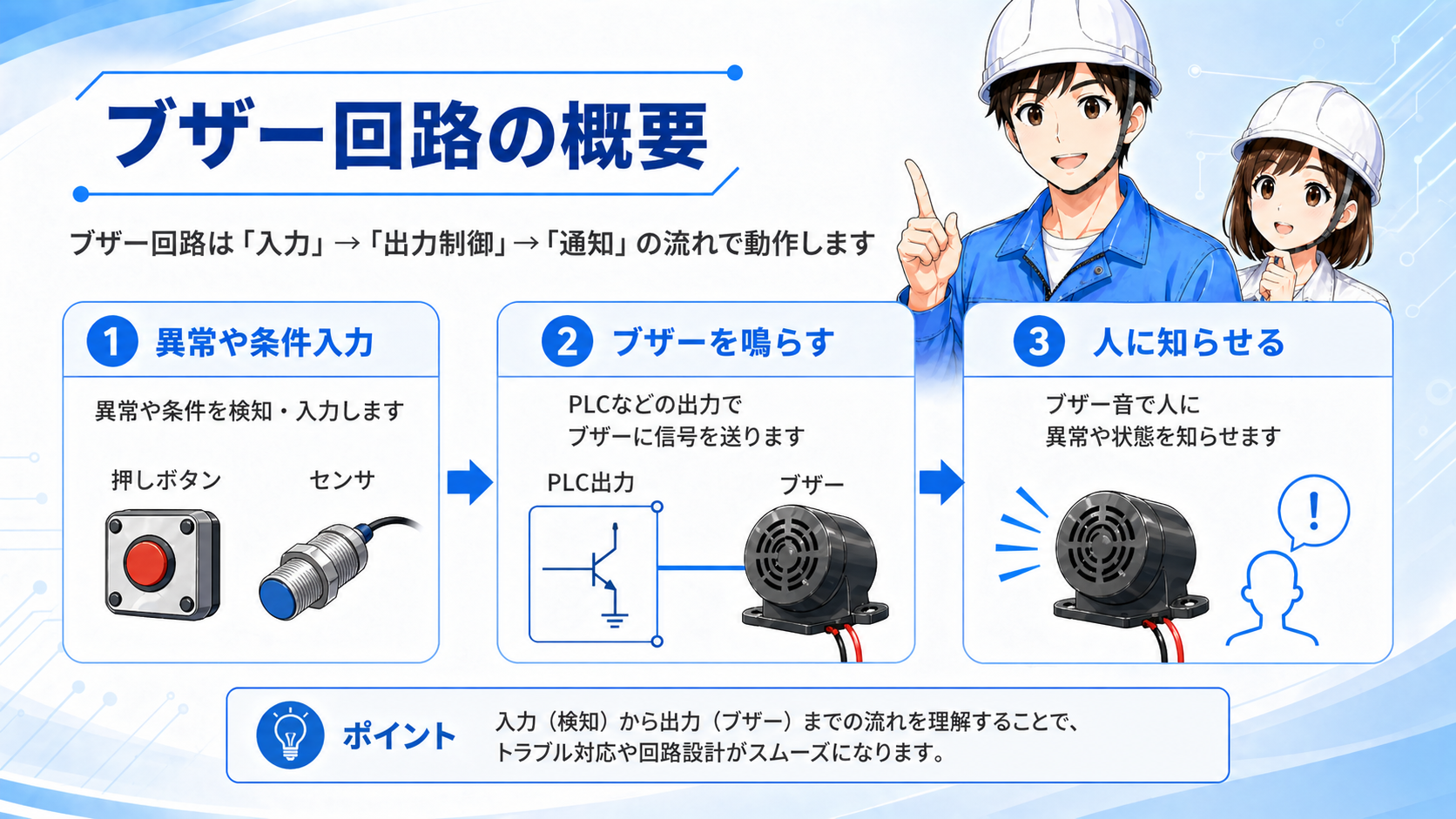

ブザー回路の全体像

ブザー回路は、異常や条件を検知した時に、音で人へ知らせるための回路です。

ランプ表示が「目で見る通知」だとすると、ブザーは「耳で気づく通知」です。設備の異常、ワーク詰まり、扉開放、圧力低下、動作完了など、作業者に気づいてほしい場面で使われます。

考え方は難しくありません。まず入力条件が入り、その条件をもとにPLCやリレーで出力を作り、ブザーへ信号を送ります。つまり、ブザー単体を見るよりも、「何をきっかけに鳴らすのか」「どうやって止めるのか」をセットで見ることが大切です。

先輩ブザーは「鳴らす部品」だけを見ても分かりにくいです。先に、何を検知したら鳴らすのかを決めると整理しやすいです。

後輩ランプ表示と似ていますね。目で知らせるか、音で知らせるかの違いとして見ると分かりやすいです。

ブザーを鳴らす基本の考え方

ブザー回路で最初に見るのは、ブザー本体ではなく条件です。

たとえば「異常入力が入ったら鳴らす」「センサが一定時間ONのままなら鳴らす」「完了信号が出たら短く鳴らす」など、鳴らす理由をはっきりさせます。

PLCで見る場合は、入力側に異常や条件、出力側にブザーを置いて考えます。GX Works3でラダーを見る時も、まず左側の条件が成立しているかを確認し、次に右側のブザー出力がONしているかを見る流れです。

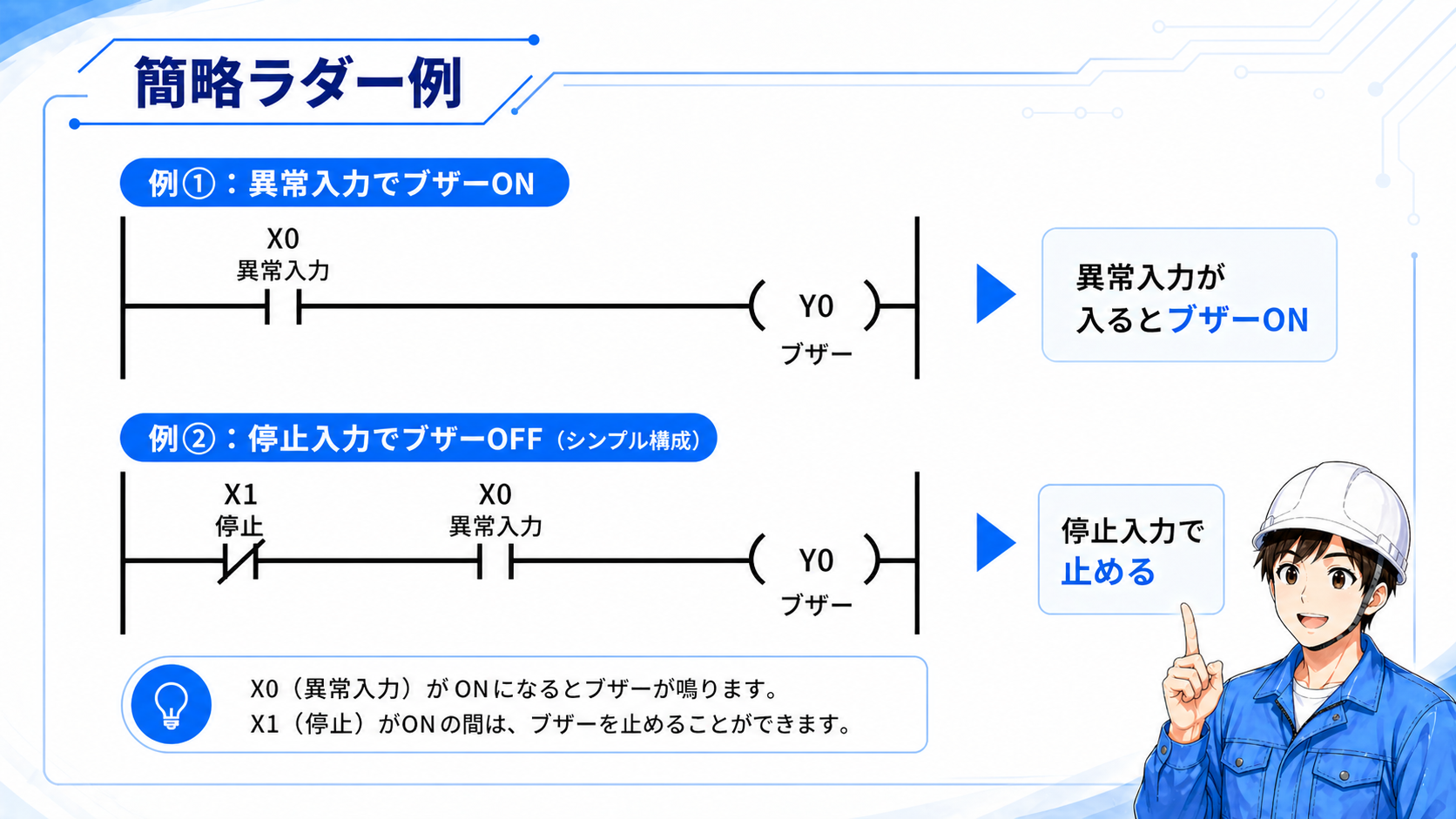

簡略ラダー例で見るブザー回路

一番シンプルな考え方は、異常入力が入ったらブザー出力をONする形です。

ここでは概念を追いやすくするため、実機メーカーの画面そのものではなく、初心者向けの簡略ラダーとして整理します。

例①では、X0の異常入力がONになるとY0のブザー出力がONします。これは「条件が入ったら鳴らす」だけの分かりやすい形です。

例②では、X1の停止入力を条件に入れています。現場では、ブザーを鳴らしっぱなしにせず、確認後に止めたい場面があります。そのため、鳴らす条件だけでなく、止める条件も一緒に考えておくと実務で使いやすくなります。

ここでは安全回路として扱わない

ブザーは人に知らせるための通知です。非常停止や安全リレーのように、危険を直接止める安全回路とは役割を分けて考えます。

止め方を先に決める

ブザー回路で意外と大事なのが、止め方です。

異常が出た時に鳴らすだけなら簡単ですが、現場では「確認したら止めたい」「異常が消えるまで止めたくない」「一定時間だけ鳴らしたい」など、運用によって考え方が変わります。

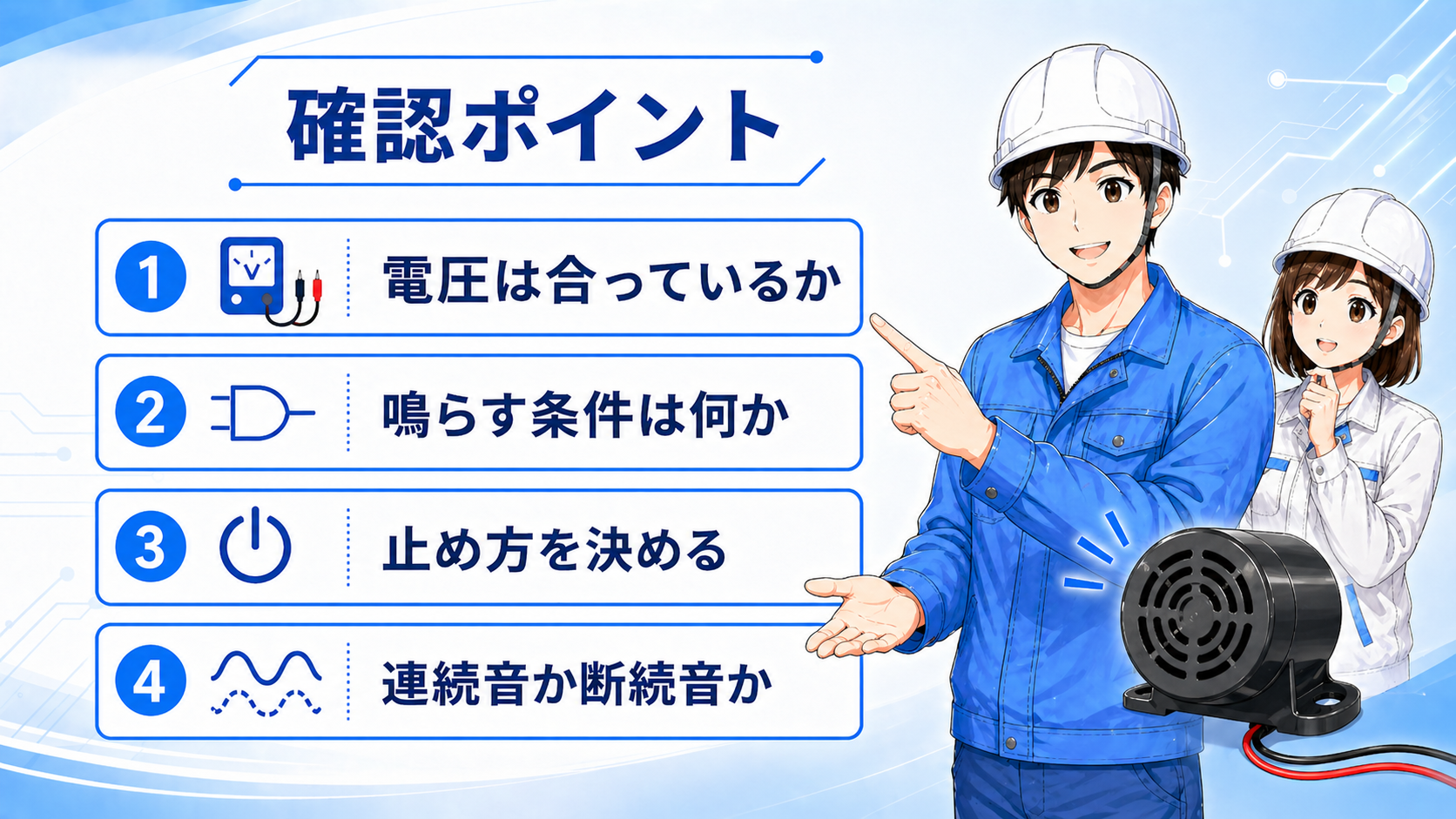

ブザーが鳴らない時の確認ポイント

ブザーが鳴らない時は、ブザー本体だけを見るのではなく、入力条件から順番に確認します。

特にPLC出力を使っている場合は、ラダー上でY出力がONしているか、実際に端子へ電圧が出ているかを分けて見ることが大切です。

電圧違いと極性には注意

DCブザーでは極性があるものもあります。電圧違いや配線違いは故障につながることがあるため、実機では必ず仕様を確認してください。

あわせて読みたい記事

ブザー回路は、入力・出力・表示・タイマー・自己保持とつながる内容です。先に基本を押さえておくと、ラダーを追いやすくなります。
