アナログ入力とは？4-20mA・0-10Vの見方を初心者向けに整理

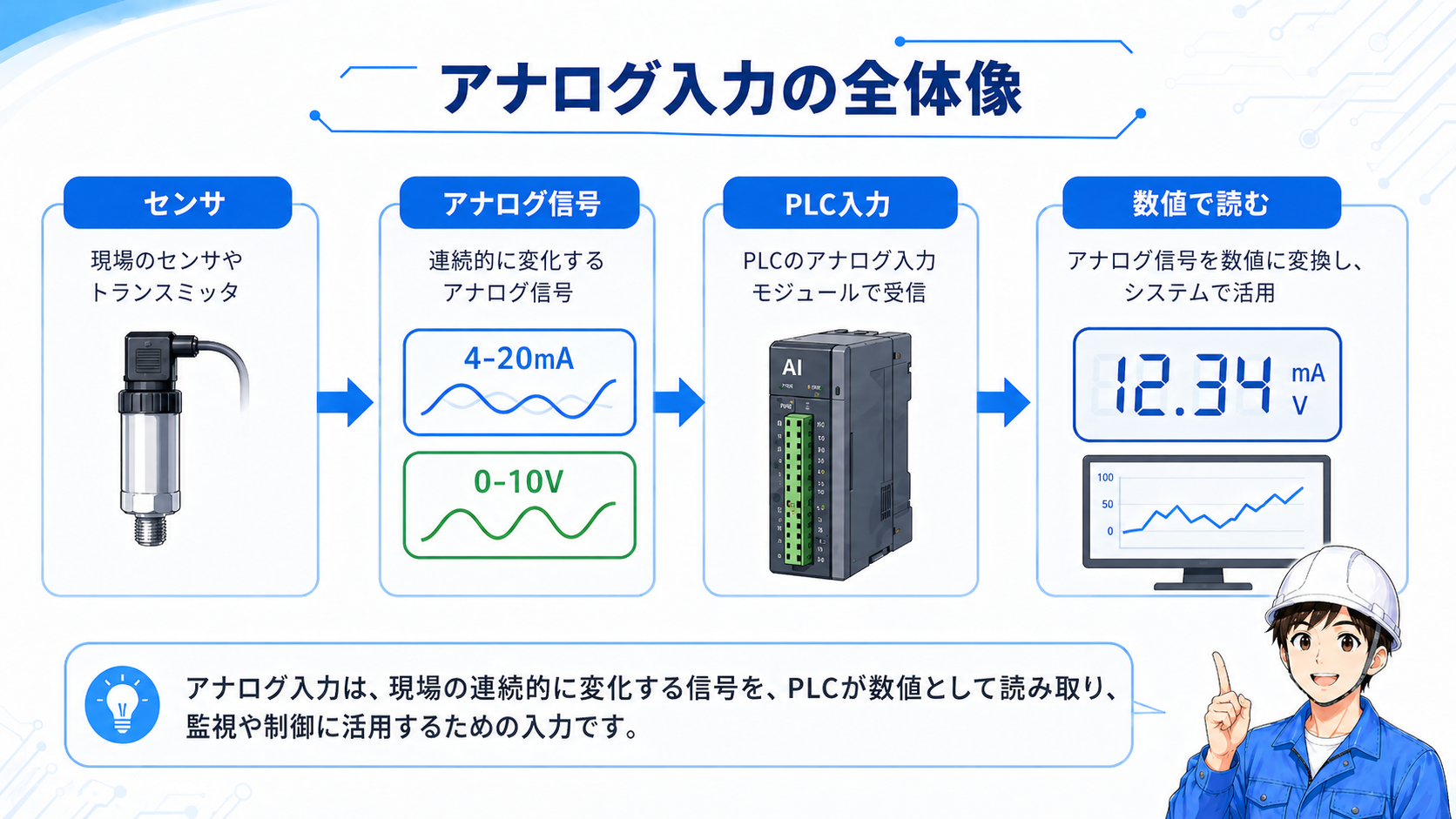

アナログ入力の全体像

アナログ入力は、温度・圧力・流量・重量など、連続的に変化する値をPLCで読み取るための入力です。

通常のON/OFF入力は「入っているか、入っていないか」を見ます。一方でアナログ入力は、「今どれくらいの値なのか」を数値として読みます。

たとえば、圧力センサの値をPLCへ入れて、表示器に数値を出したり、設定値と比較して異常を出したり、制御の判断材料にしたりします。

先輩アナログ入力は、ONかOFFかではなく「今どれくらいか」を読む入力です。温度や圧力のように少しずつ変わる値でよく使います。

新人入力といっても、スイッチみたいにON/OFFだけじゃなくて、数値として読む入力もあるんですね。

アナログ入力の基本の考え方

アナログ入力で見るポイントは、センサ値・信号の形・PLC側の入力レンジです。

センサが測った値は、そのままPLCへ入るわけではありません。多くの場合、4-20mAや0-10Vのような信号に変換されて、PLCのアナログ入力ユニットへ入ります。

PLC側では、その信号を内部の数値として読み込みます。その後、表示器に出したり、上限・下限と比較したり、異常判定や制御条件として使ったりします。

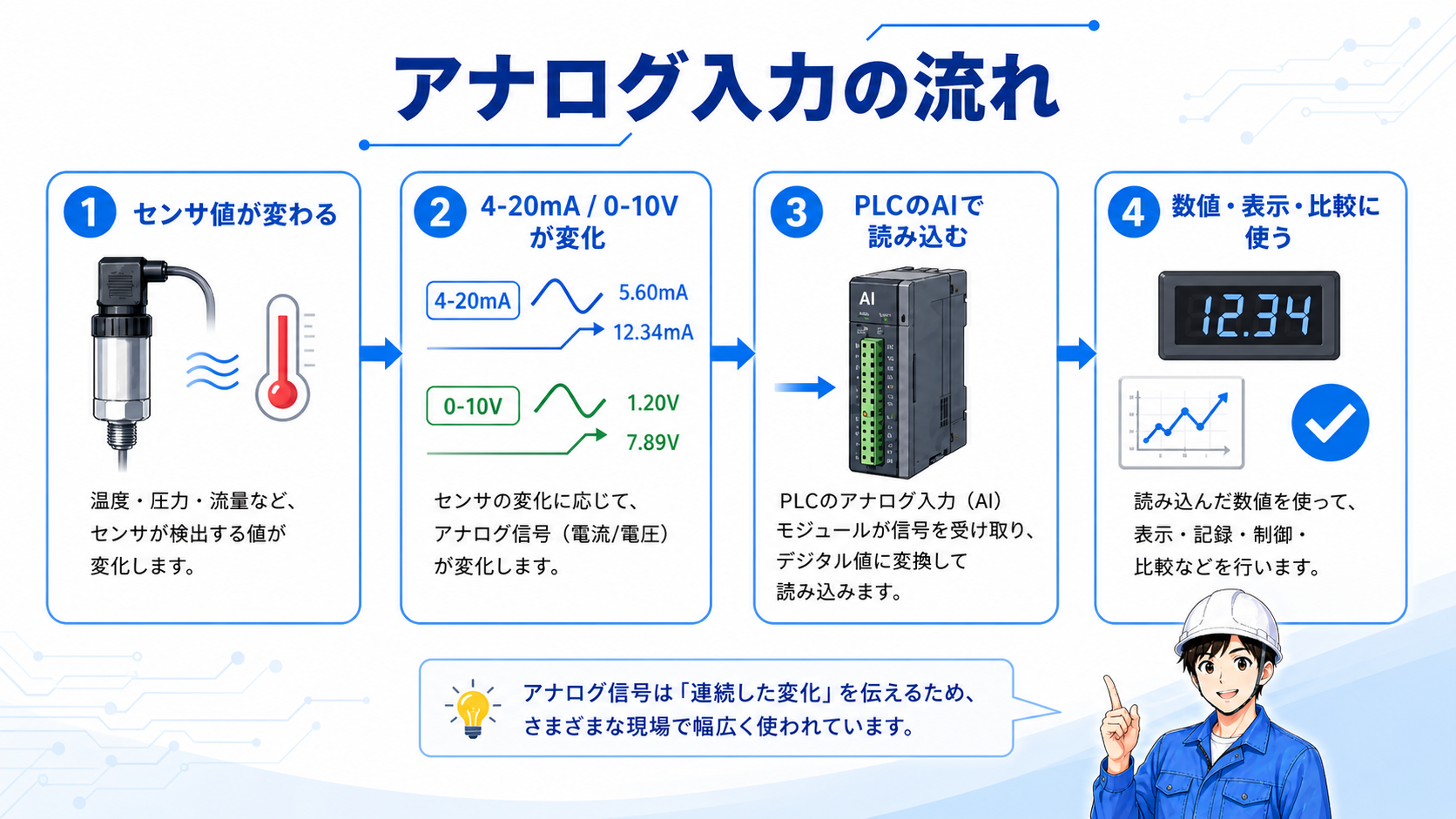

アナログ入力の流れ

アナログ入力は、センサの値が変わり、その変化が4-20mAや0-10Vの信号になってPLCへ入り、PLC側で数値として扱われる流れです。

たとえば圧力が上がると、圧力センサの出力電流が4mAから20mAの範囲で変化します。PLCはその電流値を読み取り、内部の数値に変換します。

そのままでは「PLC内部の数値」なので、実際の単位に合わせて使うにはスケーリングが必要になります。たとえば、4-20mAを0.00〜1.00MPaとして扱うような考え方です。

まずは計算より流れを押さえる

最初から細かい換算式に入るより、センサ値が信号になり、PLCで数値として読まれる流れを先に押さえると理解しやすいです。

4-20mAと0-10Vの見方

アナログ入力でよく出てくるのが、4-20mAと0-10Vです。

どちらも、現場のセンサ値をPLCへ伝えるための信号ですが、電流で伝えるか、電圧で伝えるかが違います。

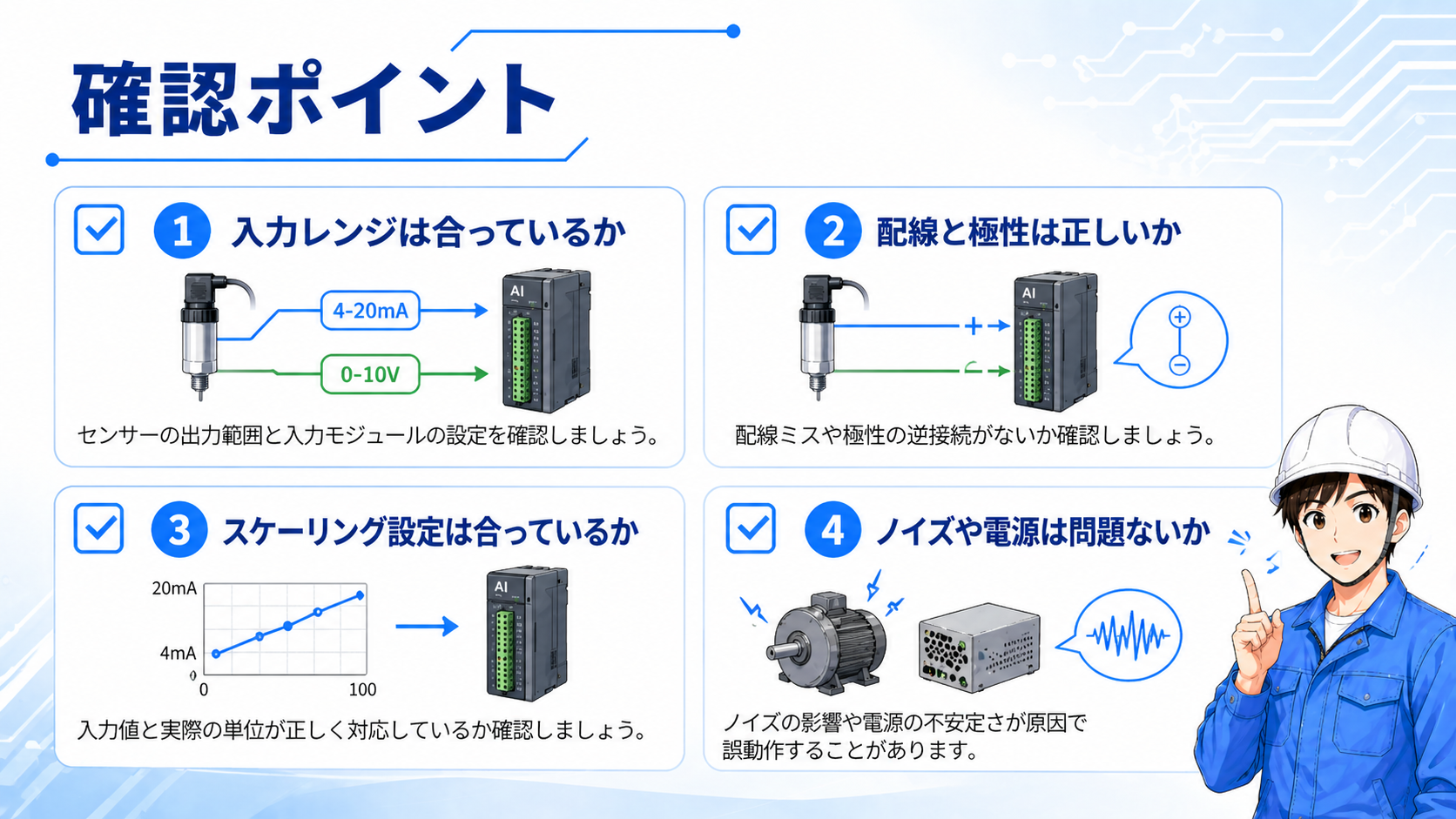

アナログ入力が思った通りに読めない時の確認ポイント

アナログ入力が思った通りに読めない時は、センサ本体だけでなく、入力レンジ、配線、極性、スケーリング、ノイズや電源を順番に確認します。

「値が0のまま」「上限に張り付く」「数値がふらつく」などは、設定や配線の見落としで起きることがあります。

入力レンジ違いは最初に確認

4-20mAと0-10Vの取り違えは、初心者がつまずきやすいポイントです。センサ仕様とPLC入力ユニットの設定を先に確認すると、原因を絞りやすくなります。

0か最大値に張り付く時は配線も見る

値が変化しない時は、センサが悪いと決めつけず、断線、COM違い、極性、入力レンジ違いを順番に見ると追いやすいです。

あわせて読みたい記事

アナログ入力は、入力と出力、センサ、圧力スイッチ、NPN/PNPなどの基礎とつながる内容です。周辺の基礎も一緒に見ると、PLCで値を読む流れが理解しやすくなります。
