エアシリンダとは？
エアシリンダとは、圧縮空気の力でロッドやスライダを動かす空圧機器です。設備では、ワークを押す、引く、持ち上げる、位置決めする、開閉するなど、まっすぐな動きを作る場面でよく使われます。
電気制御の現場では、PLCやリレーの信号でエアバルブを切り替え、その空気の流れでエアシリンダを動かす構成がよくあります。つまり、エアシリンダを見る時は、シリンダ単体だけでなく、電気信号・エアバルブ・空気圧もセットで見ることが大切です。
まずは「空気でまっすぐ動く部品」と考える
エアシリンダはモータのように回転する部品ではなく、基本的には直線方向に動く部品です。前進・後退のどちらへ動いているかを見ると、設備の動作を追いやすくなります。

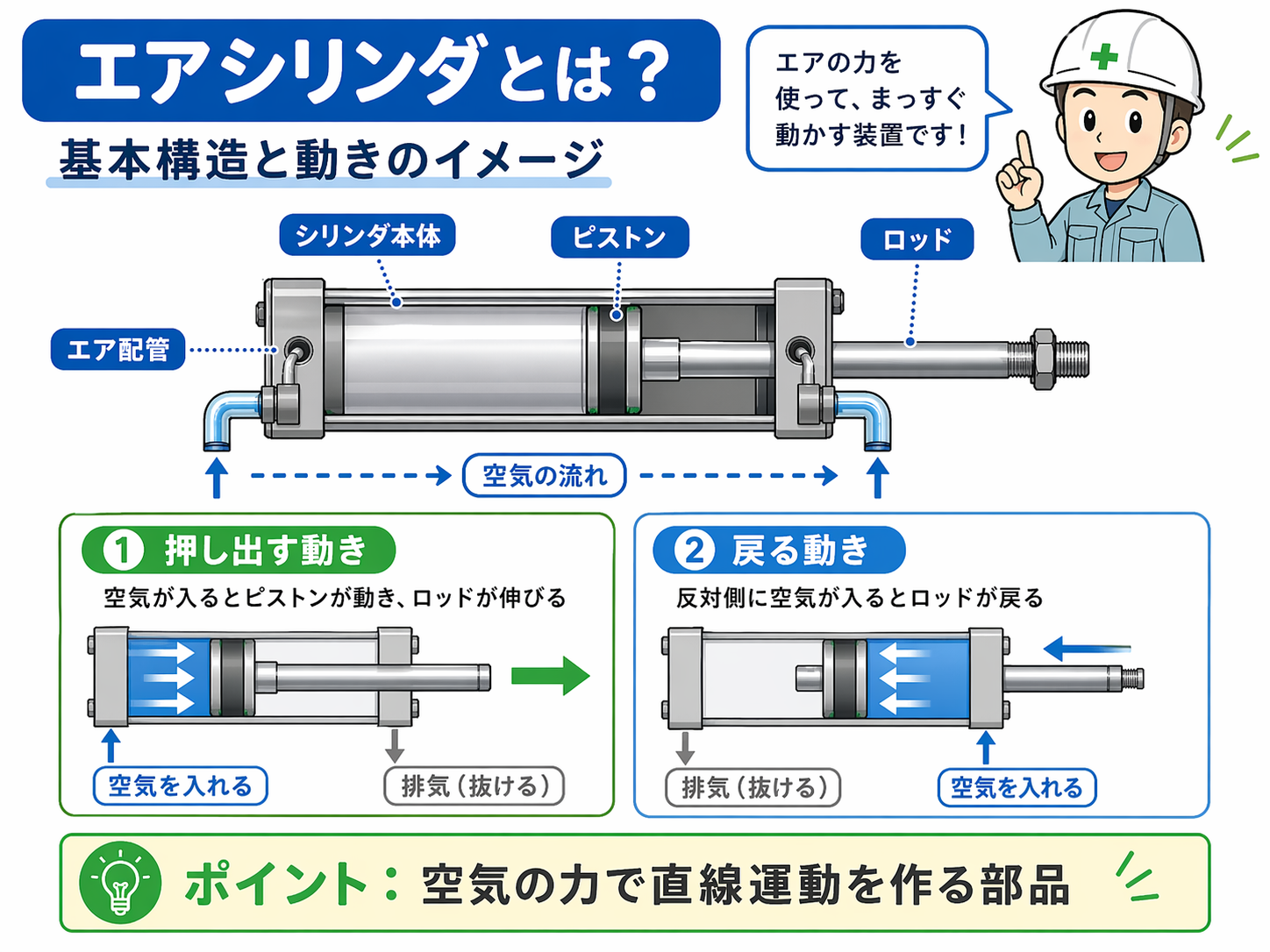

エアシリンダの基本構造
エアシリンダには、空気を入れるポート、内部で動くピストン、外へ出て動作を伝えるロッドなどがあります。圧縮空気がどちら側へ入るかによって、ピストンとロッドが動きます。
シリンダ本体
ピストンが内部で動く部分です。設備によって丸型、角型、薄型、ガイド付きなどいろいろな形があります。
ロッド
シリンダの動きを外へ伝える部分です。ワークを押す、引く、治具を動かすなどの動作につながります。
ポート
空気が入ったり抜けたりする口です。複動シリンダでは前進側と後退側に空気を送ります。
センサ溝・取付部
リードスイッチやオートスイッチを取り付け、前進端・後退端を検出するために使います。
前進・後退の仕組み
エアシリンダは、空気を入れる向きによって前進・後退します。複動シリンダの場合、片側に空気を送ると前進し、反対側に空気を送ると後退します。
| 動き | 空気の入り方 | 設備での見え方 | 確認ポイント |
|---|---|---|---|
| 前進 | 前進側へ空気を送る | ロッドが出る、ワークを押す | 前進端センサ、スピード、干渉 |
| 後退 | 後退側へ空気を送る | ロッドが戻る、治具が開く | 後退端センサ、戻り速度、負荷 |
| 停止・途中停止 | 回路構成やバルブ状態による | 途中で止まる、動きが重い | 空気圧、スピコン、機械的な引っかかり |
動作が遅い時は空気だけでなく機械側も見る
シリンダの動きが遅い場合、空気圧やスピードコントローラだけでなく、負荷、ガイドの渋さ、ワークの引っかかりも確認します。

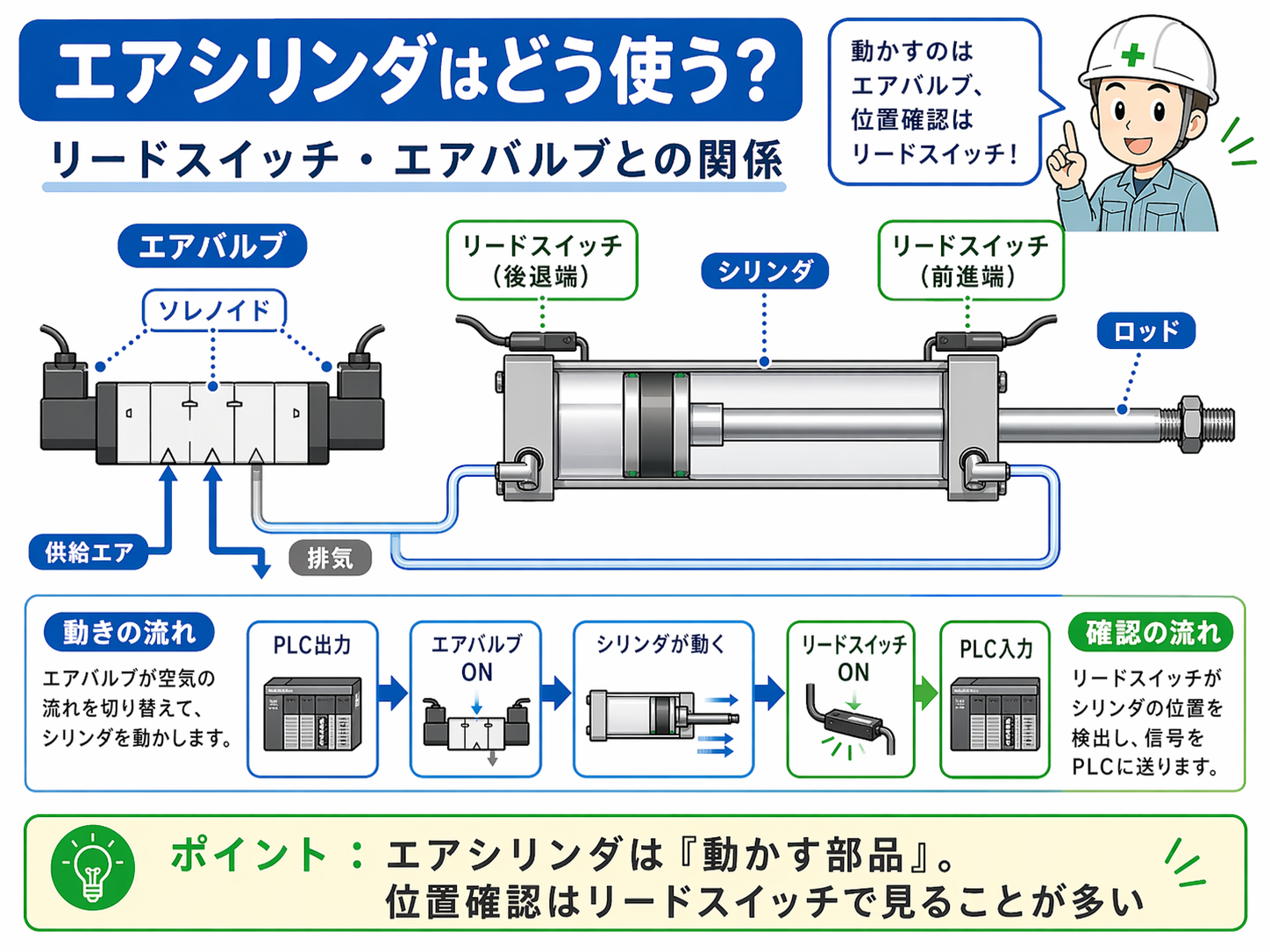

エアバルブとの関係
エアシリンダを前進・後退させるためには、空気の流れを切り替える必要があります。その切り替えを行うのがエアバルブです。
PLC出力でソレノイドバルブを動かし、エアバルブが空気の通り道を切り替え、その結果としてエアシリンダが前進・後退します。シリンダが動かない時は、シリンダ本体だけでなく、エアバルブに信号が来ているか、空気が供給されているかも確認します。
シリンダが動かない時は、バルブ側も見る
エアシリンダが動かない原因は、シリンダ本体とは限りません。ソレノイドに電圧が来ていない、バルブが切り替わっていない、元圧がない、排気できていないなど、周辺も含めて確認します。
先輩シリンダが動かない時に、いきなりシリンダ本体を疑うより、まずはエアバルブと空気圧も一緒に見るといいよ。
後輩シリンダの問題に見えても、実は電気信号やバルブ側が原因のこともあるんですね。
リードスイッチとの関係
エアシリンダでは、前進端や後退端を確認するためにリードスイッチやオートスイッチが使われることがあります。これは、シリンダが「どこまで動いたか」をPLCへ知らせるためのセンサです。
前進端
シリンダが前進しきった位置を確認します。工程の次ステップへ進む条件として使われることがあります。
後退端
シリンダが戻りきった位置を確認します。原位置確認や復帰確認として使われることがあります。
ランプ確認
リードスイッチ本体の表示ランプで、検出しているかを確認できる場合があります。ただしランプだけで断定しないようにします。
PLC入力
リードスイッチの信号がPLC入力に入っているかを確認します。現物のランプと入力モニタをセットで見ます。
動作確認は「動いたか」と「検出したか」を分ける
シリンダが動いていても、リードスイッチが検出していないと、PLC上では動作完了にならないことがあります。現物の動きと入力信号を分けて確認します。
現場で見るポイント
エアシリンダを見る時は、シリンダ単体だけでなく、電気側・空気側・機械側を分けて確認すると切り分けしやすくなります。
電気側
PLC出力、エアバルブのソレノイド、リードスイッチ入力、センサランプを確認します。
空気側
元圧、レギュレータ、エアバルブ、チューブ接続、排気、スピードコントローラを確認します。
機械側
ロッドの引っかかり、ワークの干渉、ガイドの渋さ、取り付けのズレを確認します。
PLCモニタ
出力が出ているか、前進端・後退端入力が入っているかを見ます。現物の動きと合わせて確認します。
手で動かす・エアを入れる前に安全確認
シリンダは急に動くことがあります。手動操作やエア供給を行う前に、挟まれ、干渉、周囲の人、設備状態を必ず確認してください。
間違えやすいポイント
エアシリンダは、電気・空気・機械がつながって動くため、原因を一か所だけに決めつけると見落としやすくなります。
シリンダ本体だけを疑う
動かない原因は、バルブ、空気圧、配管、PLC出力、機械負荷のどこかにある場合もあります。
ランプだけで正常判断する
ソレノイドやリードスイッチのランプが点いていても、実際の信号や動作が正常とは限りません。
前進端・後退端を見ない
シリンダが動いても、端まで行っていないと次工程へ進まないことがあります。端検出を確認します。
スピコンを見落とす
スピードコントローラの絞りすぎや詰まりで、動きが遅い、戻らない、途中で止まることがあります。
まとめ：エアシリンダは空気で直線運動する部品
エアシリンダは、圧縮空気の力で前進・後退する空圧機器です。設備では、押す、引く、持ち上げる、位置決めする、開閉するなど、直線的な動きを作る場面でよく使われます。
現場で見る時は、エアシリンダ本体だけでなく、エアバルブ、空気圧、チューブ、スピードコントローラ、リードスイッチ、PLC入力・出力をセットで確認します。
この記事の要点
エアシリンダは「空気で動く直線運動の部品」です。動かない時は、電気側・空気側・機械側を分けて見れば、原因を切り分けしやすくなります。
