1. 先に結論
安全ドアスイッチは、ガード扉や安全柵が閉まっているかを監視し、 扉が開いた時に安全回路を停止側へ倒すための安全入力機器です。
- 安全ドアスイッチはガード扉の安全条件を見る部品
- 扉が開くと安全入力が崩れる
- 安全リレーと組み合わせて運転許可を落とす
安全ドアスイッチは「扉が閉まっているから運転してよい」を作る
見た目の扉開閉だけでなく、安全回路として条件が成立しているかを見ます。 扉が開いた、アクチュエータがずれた、配線が切れたなどの場合は、安全入力が成立しない方向で考えます。
先輩安全ドアスイッチは、ガード扉が閉まっているかを安全条件として見る部品だね。
新人普通の扉センサーとは違って、安全回路に入る部品なんですね。

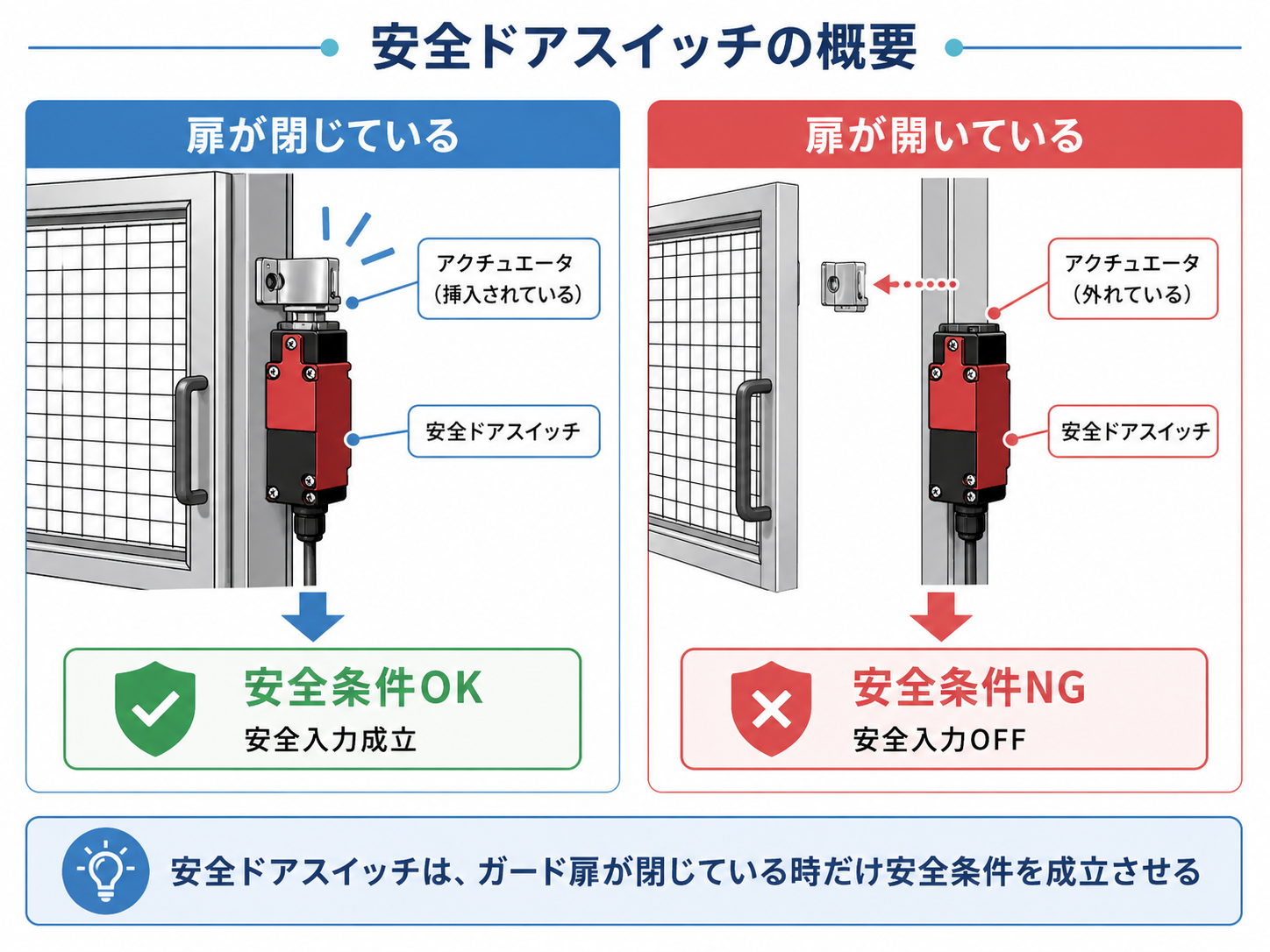

2. 安全ドアスイッチとは
安全ドアスイッチとは、安全柵やガード扉の開閉状態を監視するための安全用スイッチです。 機械の可動部や危険エリアに人が入る可能性がある場所で、扉が開いた時に安全回路をOFF側へ倒すために使います。
扉側のアクチュエータやキーがスイッチ本体に入っている時だけ安全条件が成立し、 扉が開いてアクチュエータが外れると安全入力が崩れる、という見方をします。
「扉が閉まっているか」だけでなく「安全条件が成立しているか」で見る
見た目では扉が閉まっていても、スイッチが正しく入っていない、アクチュエータがずれている、 片側接点が戻っていないなどで安全回路が成立しないことがあります。
3. 普通のリミットスイッチや近接センサーとの違い
扉の開閉を見るだけなら、普通のリミットスイッチや近接センサーでも検出自体はできます。 ただし安全用途では、単にPLCへ開閉状態を知らせるだけではなく、人が危険エリアへ入る可能性を見て、 運転許可を落とす必要があります。
| 部品 | 主な目的 | 使い方のイメージ |
|---|---|---|
| 普通のリミットスイッチ | 位置や動作の検出 | PLC入力で位置確認や工程確認に使うことが多いです。 |
| 近接センサー | 非接触で物体検出 | ワーク検出、位置確認、動作確認などに使います。 |
| 安全ドアスイッチ | ガード扉の安全条件を監視 | 安全リレーへ入力し、扉が開いた時に運転許可を落とします。 |
安全用途では「検出できる」だけでは足りない
安全ドアスイッチは、扉が開いたことを知らせるだけでなく、安全回路の条件として扱います。 そのため、通常のセンサーやスイッチとは分けて考えます。

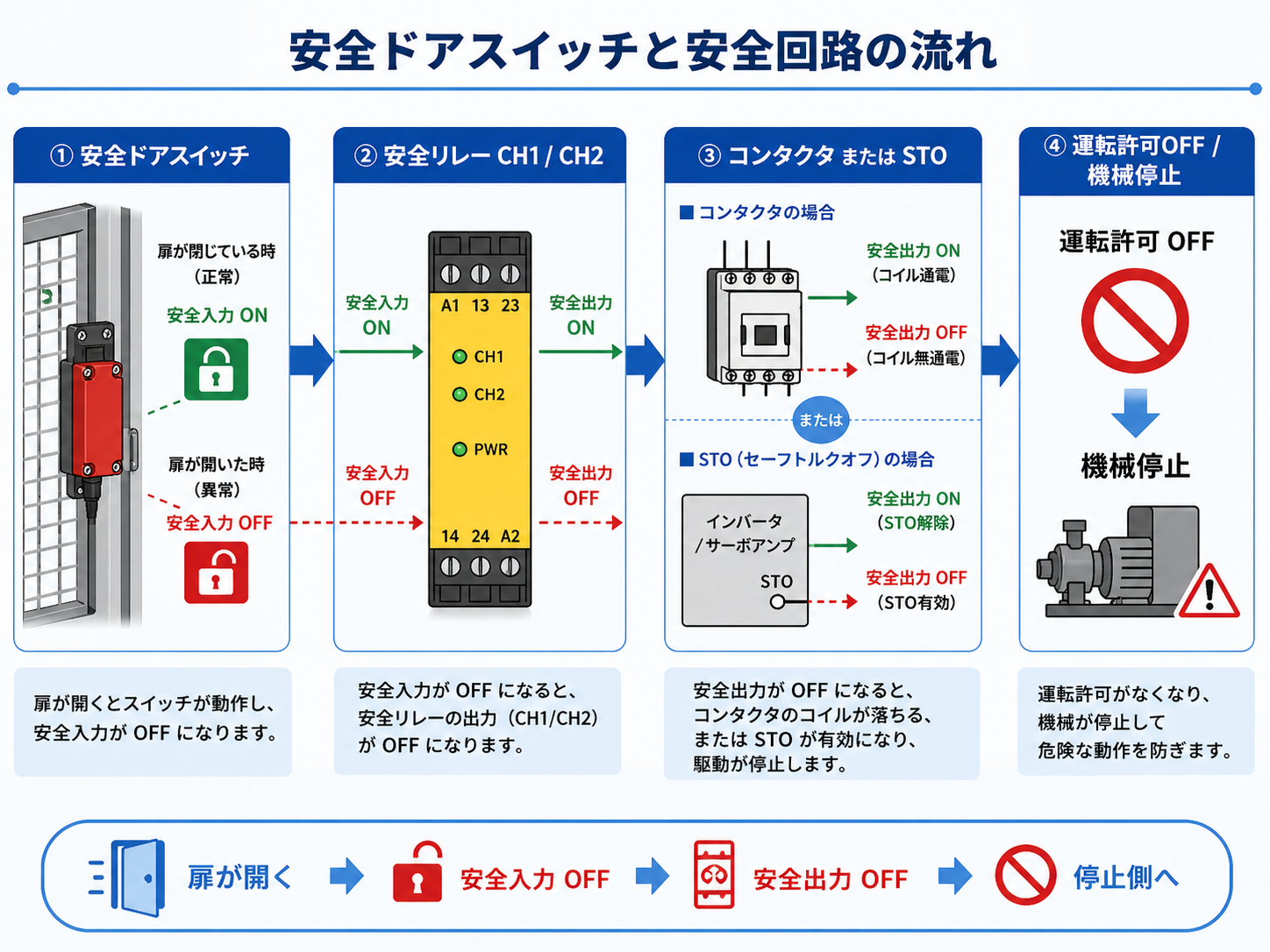

4. 安全ドアスイッチと安全リレーの流れ
安全ドアスイッチは、安全リレーや安全コントローラの入力側につながります。 扉が閉じていて安全入力が成立している時だけ、安全リレーが安全出力を許可し、 コンタクタやSTO、運転許可回路へつながります。
- ガード扉が閉じている：安全入力が成立し、運転許可の条件の一部になります。
- 扉が開く：安全入力が崩れ、安全リレーの出力がOFF側へ倒れます。
- 安全リレー：CH1/CH2などの入力を見て、安全出力を出すか判断します。
- コンタクタ / STO：安全出力の先で駆動を止める側へ働きます。
5. 復帰とリセットの考え方
安全ドアスイッチが入っていない状態では、安全リレーの入力条件が成立しません。 扉を閉めてスイッチが正常に入ると安全入力は戻りますが、それだけで機械を自動再起動させない考え方が重要です。
多くの設備では、扉を閉めた後に安全確認を行い、リセット操作をしてから、別の起動操作で運転を再開します。 扉を閉めた瞬間に機械が動き出すと危険だからです。
扉を閉めただけで勝手に再起動させない
ガード扉を閉めた状態は、安全条件が戻っただけです。 そこから安全確認、リセット、起動操作を分けて考えます。

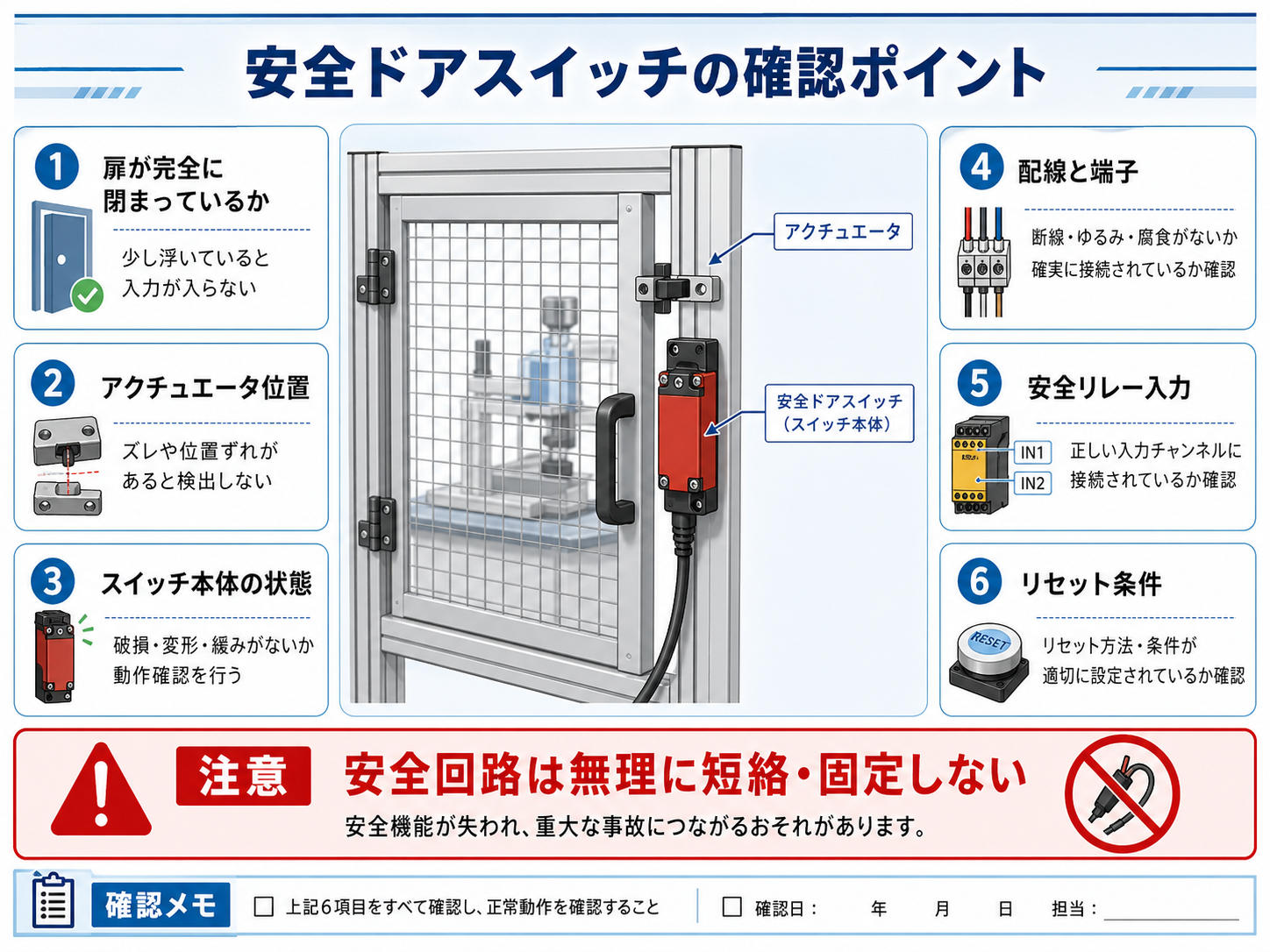

6. 復帰しない時の確認ポイント
安全リレーが復帰しない時や、設備が運転準備にならない時は、安全ドアスイッチまわりが原因になることがあります。 扉の状態、アクチュエータ位置、スイッチ本体、配線、安全リレー入力を順番に確認します。
扉が完全に閉まっているか
少し浮いているだけでもスイッチが入らないことがあります。
アクチュエータ位置
キーやアクチュエータがずれていると、安全入力が成立しないことがあります。
スイッチ本体の状態
破損、摩耗、接点不良、ロック不良がないか確認します。
配線と端子
断線、端子ゆるみ、配線外れ、片側異常がないか確認します。
安全リレー入力
CH1/CH2が両方とも正常に入っているか確認します。
リセット条件
安全入力が戻っても、リセット条件が成立していないと復帰しません。
新人安全リレーが戻らない時、非常停止ばかり見てしまいそうです。
先輩非常停止だけじゃなく、安全ドアスイッチやライトカーテンも安全入力だからね。扉が入っていないだけで復帰しないこともあるよ。
7. 注意点
安全ドアスイッチは安全に関わる部品なので、通常の検出スイッチと同じ感覚で扱わない方がよいです。 復帰しないからといって、スイッチを無理に固定したり、入力を短絡したり、バイパスしたりするのは危険です。
- 安全ドアスイッチを無効化しない
- 入力短絡やジャンパーで安全回路を成立させない
- 設備仕様、図面、メーカー資料、社内手順に従う
この記事は基本の見方です
実際の選定、配線、改造、安全カテゴリの判断は、設備仕様・リスクアセスメント・メーカー資料・社内ルールに従ってください。
8. まとめ
安全ドアスイッチは、ガード扉や安全柵の開閉状態を監視し、扉が開いた時に安全回路を落とすための安全入力機器です。 普通のリミットスイッチや近接センサーとは違い、安全リレーや安全コントローラと組み合わせて使います。
- 安全ドアスイッチは、ガード扉の安全条件を見る部品
- 扉が開くと、安全入力が崩れて運転許可を落とす
- 復帰しない時は、扉・アクチュエータ・配線・安全リレー入力を順番に確認する
