1. 先に結論
安全リレーは、非常停止や安全ドアスイッチなどの安全入力を監視し、機械を安全に止めるための制御部品です。 通常のリレーのように信号を切り替えるだけでなく、運転してよい安全条件が成立しているかを見ます。
- 安全リレーは安全入力を監視する部品
- 条件が崩れると安全出力をOFFにする
- 非常停止解除後も、確認とリセットの考え方が大事
安全リレーは「安全条件が成立しているか」を見る
非常停止が押されていない、ガード扉が閉まっている、ライトカーテンが遮られていないなど、 安全入力の条件が成立している時だけ、安全出力を許可するイメージです。
先輩安全リレーは、非常停止や安全スイッチの状態を見て、運転していいかを判断する部品だね。
新人普通のリレーと同じようにON/OFFするだけではないんですね。

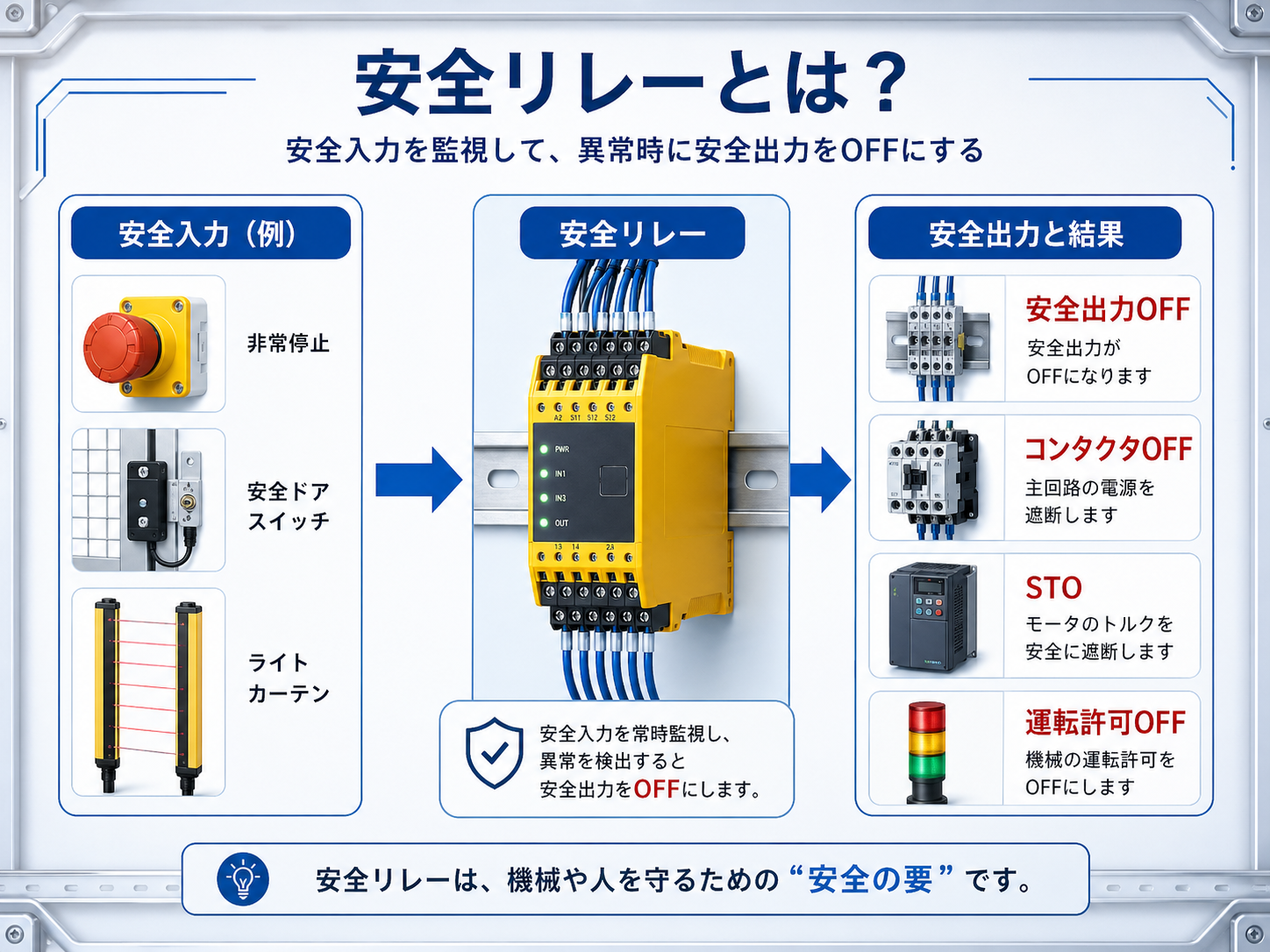

2. 安全リレーとは
安全リレーは、非常停止スイッチ、安全ドアスイッチ、ライトカーテンなどの安全入力を監視します。 条件が正常なら安全出力をONし、異常があれば安全出力をOFFにします。
普通のリレーは信号の切り替えが主な役割ですが、安全リレーは安全状態を監視して、 危険時に停止側へ導く役割があります。
普通のリレーとの違い
普通のリレーはコイルと接点で信号を切り替えます。 安全リレーは、複数の安全入力やリセット、出力側の戻り確認を見ながら、安全出力を出すかどうかを判断します。
3. 安全リレーが見るもの
安全リレーの入力側には、非常停止スイッチ、安全ドアスイッチ、ライトカーテン、リセットスイッチなどが入ります。 それぞれの入力が成立しているかを見て、運転許可を出せる状態かを判断します。
非常停止スイッチ
押されたら即座に安全出力をOFFへ落とす入力です。
安全ドアスイッチ
ガード扉が開いた状態では運転を許可しないための入力です。
ライトカーテン
危険エリアへの侵入検知時に停止側へ遷移させる入力です。
リセットスイッチ
安全条件の復帰確認後に、再起動準備を許可する入力です。

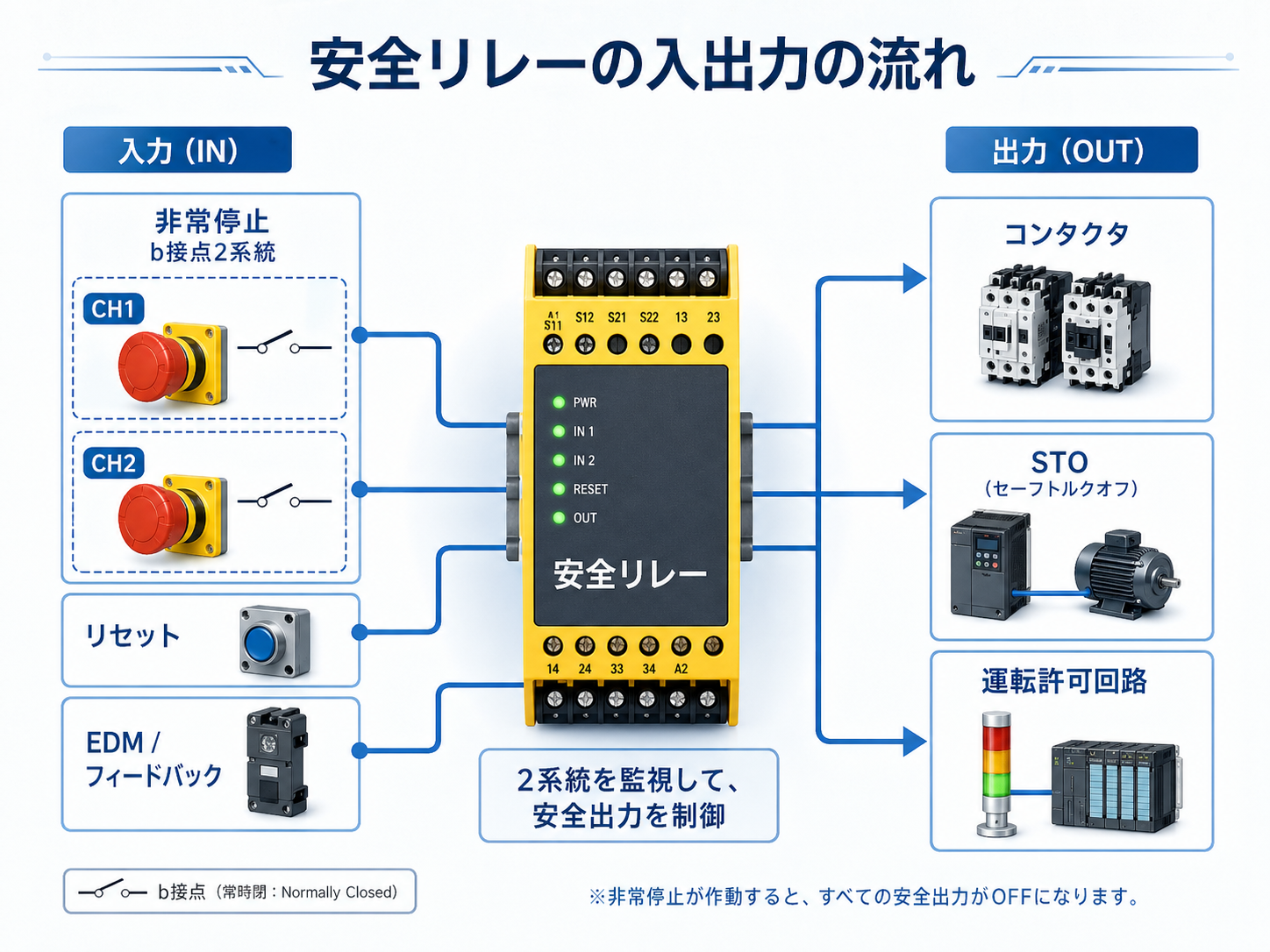

4. 安全リレーの入力と出力の流れ
安全リレーでは、CH1 / CH2 の2系統入力、リセット入力、EDM、そして安全出力の流れを分けて見ると理解しやすくなります。 安全入力が成立し、リセットや外部機器の戻り確認がOKになって、はじめて安全出力がONになります。
- CH1 / CH2：二重化された安全入力チャンネルを監視
- リセット入力：解除後の再始動前確認に使う
- 安全出力：異常時はOFFに落ちる停止側出力
- EDM / フィードバック：外部機器が確実に戻ったかの確認
- コンタクタ / STO / 運転許可回路：安全出力の先で実際の駆動停止を実現
5. リセットとEDMの考え方
非常停止を解除しただけで機械が再起動すると危険です。 そのため、安全入力が戻った後に、周囲の安全を確認してからリセットする考え方が大切です。
EDMは、外部コンタクタなどの出力側機器が正しく戻っているかを確認するための考え方です。 コンタクタの戻りが悪い、接点が溶着している、戻り接点が成立していない場合、安全リレーが復帰しない原因になります。
非常停止解除だけで再起動させない
非常停止や安全ドアの復帰は、あくまで安全条件の一部が戻った状態です。 そこから安全確認、リセット、起動操作を分けて考えることが大事です。

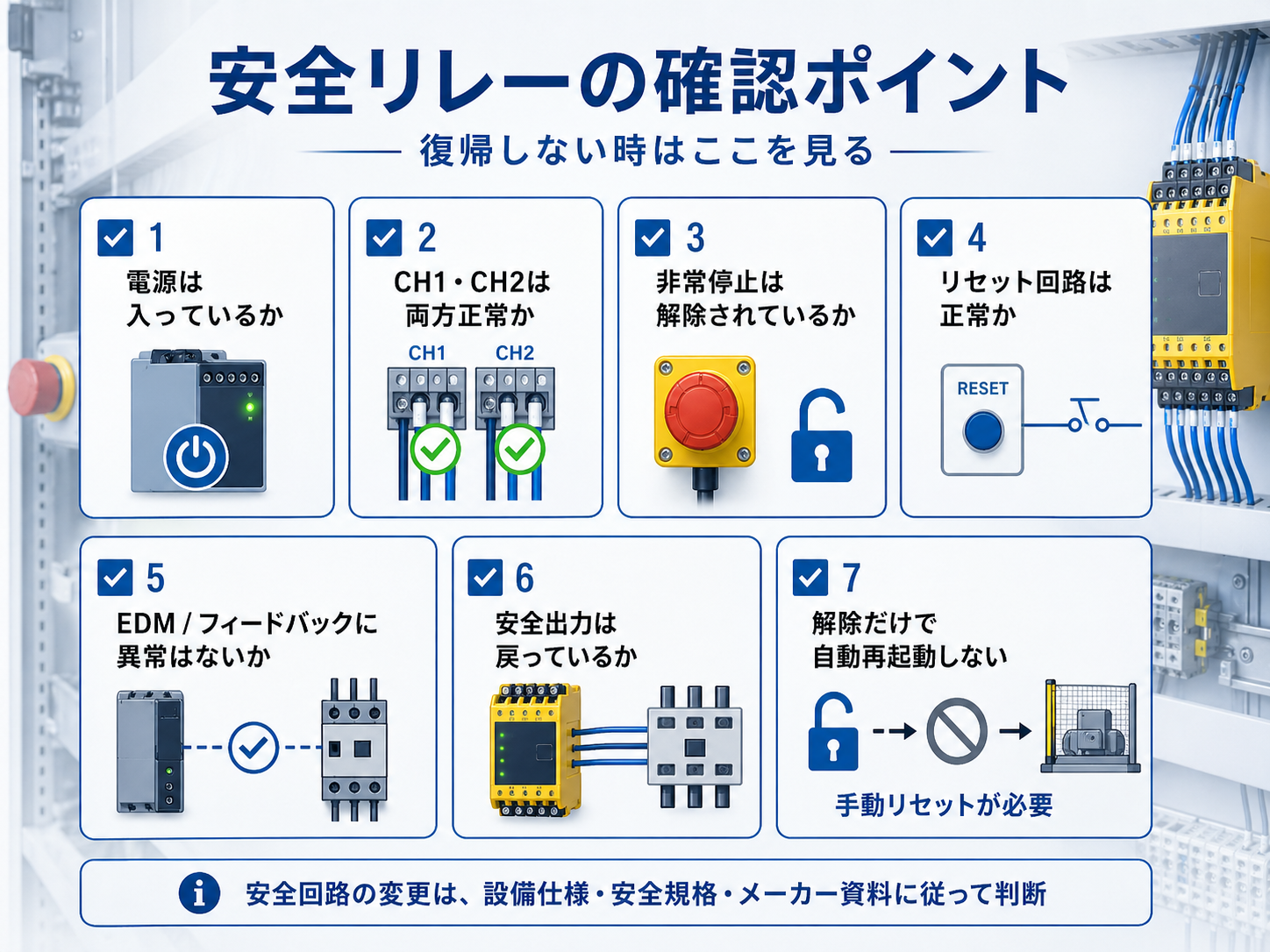

6. 復帰しない時の確認ポイント
安全リレーが復帰しない時は、いきなり本体故障と決めつけず、入力側から順番に確認します。 電源、CH1 / CH2、非常停止、リセット回路、EDM、安全出力側を一つずつ見ていくと原因を追いやすいです。
電源
安全リレー本体と関連回路に所定電圧があるか確認します。
CH1 / CH2
どちらか片側不成立や配線不良がないか確認します。
非常停止
接点復帰状態と機械側の解除手順を確認します。
リセット回路
手動リセット信号の入力条件を確認します。
EDM
外部コンタクタの戻り接点が正しく返っているか見ます。
安全出力側
出力先の配線、STO入力、運転許可回路を追います。
新人安全リレーが復帰しない時って、本体が壊れていると思いがちです。
先輩本体より先に、電源・CH1/CH2・リセット・EDMを順番に見る方がいいね。どこかの条件が成立していないことも多いよ。
7. 注意点
安全リレーまわりは安全に関わる回路なので、通常の制御回路より慎重に扱う必要があります。 復帰しないからといって、入力を短絡したり、出力をジャンパーしたりすると危険です。
- 安全回路を不用意にバイパスしない
- 入力短絡や出力ジャンパーは危険
- 設備仕様、図面、メーカー資料、社内手順に従う
この記事は基本の見方です
実際の設計、改造、復旧判断、安全カテゴリやPL/SILの判断は、設備仕様・リスクアセスメント・メーカー資料・社内ルールに従ってください。
8. まとめ
安全リレーは、安全入力の状態を監視して、運転してよい条件が成立しているかを判断する部品です。 条件が崩れた時は安全出力をOFFにして、コンタクタやSTO、運転許可回路を停止側へ倒します。
- 安全リレーは、安全条件を見て運転許可を出す部品
- 条件が崩れた時に安全出力をOFFにする
- 復帰しない時は順番に確認する
