NO / NCとは？
NO / NC は、接点の通常状態を表す英語表記です。NO は Normally Open、NC は Normally Closed の略です。
ここでいう通常状態とは、ボタンを押していない、リレーコイルが動作していない、センサが検出していないなど、接点が操作されていない状態のことです。
最初は英語をそのまま読む
NO は Normally Open なので「通常開」、NC は Normally Closed なので「通常閉」です。略語だけで覚えるより、英語の意味とセットで見ると理解しやすくなります。
基本の意味：NOは通常開、NCは通常閉

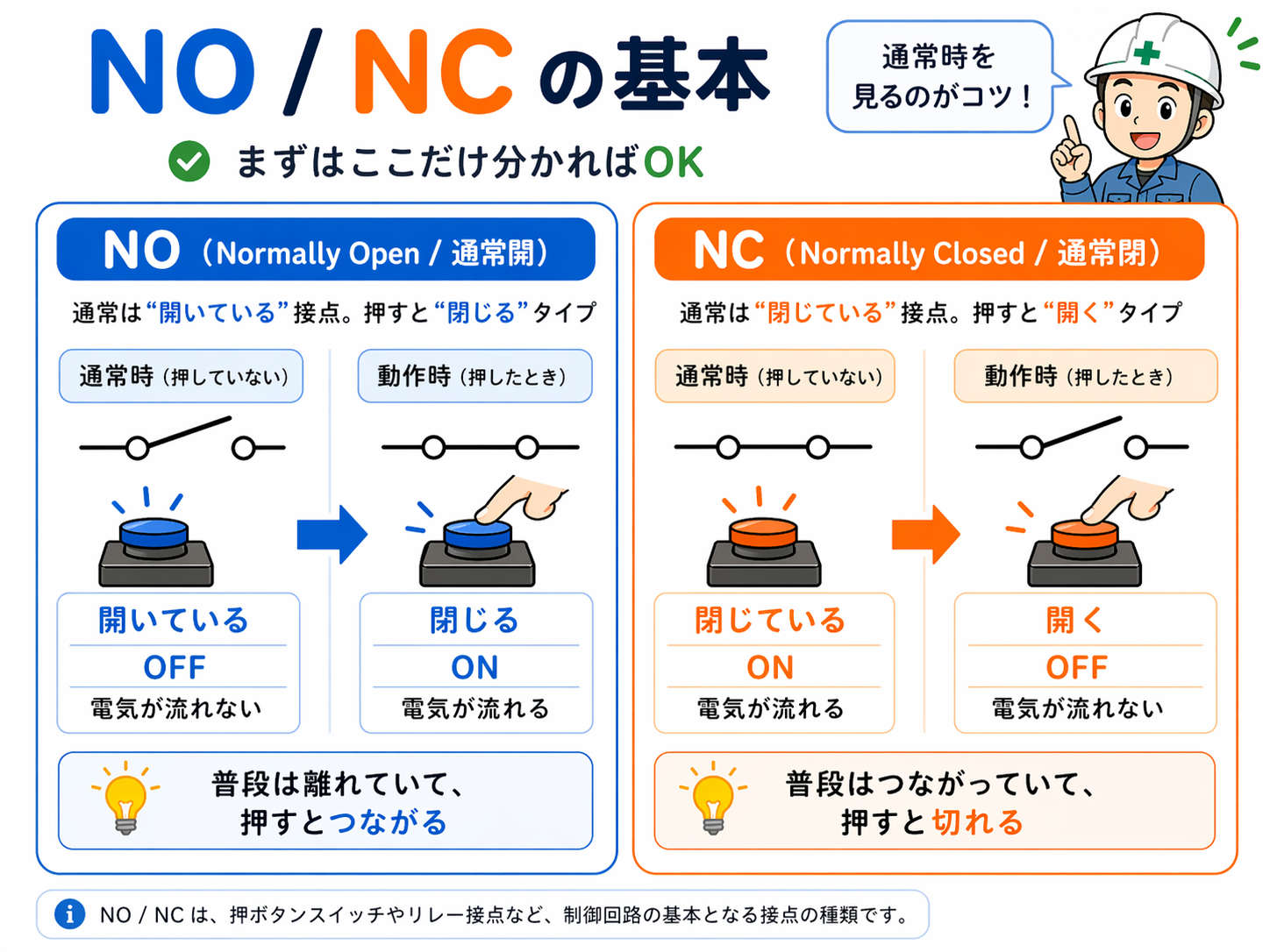

NO / NC の違いは、普段どうなっていて、押した時・動作した時にどう変わるかで判断します。
NO：Normally Open
通常時は開いています。押したり動作したりすると閉じます。現場では「普段OFF、動作でON」と考えると追いやすいです。
NC：Normally Closed
通常時は閉じています。押したり動作したりすると開きます。現場では「普段ON、動作でOFF」と考えると追いやすいです。
見分ける基準は「通常時」
NO / NC は、動作している瞬間だけで決めるものではありません。通常時に開いているならNO、通常時に閉じているならNCです。
a接点・b接点との関係
日本語の現場では、NO / NC と同じ意味で a接点・b接点 という呼び方もよく使います。大まかには、NO = a接点、NC = b接点 と考えると整理しやすいです。
| 英語表記 | 日本語の呼び方 | 通常時 | 動作時 | 覚え方 |
|---|---|---|---|---|
| NO | a接点 | 開いている | 閉じる | 普段OFF、動作でON |
| NC | b接点 | 閉じている | 開く | 普段ON、動作でOFF |
図面や機器の説明では、NO / NC 表記と a接点・b接点 表記が混ざることがあります。表記が違っても、通常時の状態を見れば意味は追えます。
表記が違っても見るところは同じ
NO / NC でも a接点・b接点 でも、まずは通常時に開いているか閉じているかを確認します。名前だけで暗記するより、動き方で覚える方が実務では使いやすいです。
押しボタン・リレー・センサでの見方
NO / NC は、押しボタン、リレー、電磁接触器、リミットスイッチ、近接センサなど、いろいろな機器で出てきます。
押しボタン
NO接点は押すと導通します。NC接点は普段導通していて、押すと切れます。スタート・ストップ回路でよく出てきます。
リレー・電磁接触器
コイルが動作していない状態を通常時として見ます。コイルが入ると、NOは閉じ、NCは開きます。
リミットスイッチ
レバーが押されていない状態を通常時として見ます。機械が当たった時に接点がどう変わるかを確認します。
センサ出力
センサではNO/NC設定を切り替えられるものもあります。検出時にONするのか、検出時にOFFするのかを仕様で確認します。
先輩NO / NC は、押した後だけじゃなくて「押す前にどうなっているか」を見ないと判断できないよ。
後輩通常時を基準にするから、NOが通常開でNCが通常閉なんですね。
PLC入力ではどう見る？
PLC入力を見る時は、入力モニタのON/OFFだけでNO / NCを決めないことが大切です。PLCに電圧が入っているかどうかと、接点そのものがNOかNCかは、分けて考える必要があります。
PLCのON/OFF表示と接点種別は別で考える
入力モニタでX0がONになっているからNO、OFFだからNC、とは判断できません。どんな接点を通って電圧が入っているのか、現物・図面・配線をセットで確認します。
| 見方 | 通常時 | 動作時 | よくある例 |
|---|---|---|---|
| NOっぽい動き | PLC入力OFF | PLC入力ON | スタートボタン、検出時ONのセンサ |
| NCっぽい動き | PLC入力ON | PLC入力OFF | 停止ボタン、断線検知を考慮した監視信号 |
実務では、入力モニタ、端子台、現物の動作、図面の接点記号を合わせて確認します。どれか1つだけで判断すると、接点種別や配線の意味を取り違えることがあります。
現場で間違えやすいポイント
NO / NC は基本用語ですが、実際の現場では「通常時」の取り方や、PLC入力表示との関係で混乱しやすいです。
通常時を設備の停止状態と決めつける
通常時は、接点が操作されていない状態です。設備全体が運転中か停止中かとは分けて考えます。
PLCのON/OFFだけでNO / NCを判断する
PLC入力のON/OFFは、接点の種類だけでなく配線や電源の取り方にも左右されます。現物と図面を合わせて確認します。
NOは必ず安全、NCは必ず危険と考える
NO / NC の選び方は回路の目的によります。停止系や監視系では、NCを使う意味が重要になることがあります。
a接点・b接点と別物として覚える
基本的にはNOがa接点、NCがb接点です。表記が違っても通常時の状態を見れば整理できます。
停止系・安全系は必ず図面と仕様を確認
停止ボタンや安全に関わる信号は、断線時にどうなるか、異常時にどちら側へ倒すかが重要です。NO / NC の名前だけで判断せず、実際の回路と仕様を確認してください。
まとめ：NO / NCは通常時の状態で見分ける
NO は Normally Open、つまり通常時に開いている接点です。NC は Normally Closed、つまり通常時に閉じている接点です。
日本語の呼び方では、NOはa接点、NCはb接点と考えると整理しやすくなります。押しボタン、リレー、センサ、PLC入力を読む時も、まず通常時を決めて、動作時にどう変わるかを見ることが大切です。
この記事の要点
NOは「普段OFF、動作でON」、NCは「普段ON、動作でOFF」。a接点・b接点と同じ考え方で、通常時と動作時の変化を見れば現場でも追いやすくなります。
