先に結論：漏電ブレーカは「漏れた電気を見て止める役」
漏電ブレーカは、電気が本来通るべき回路から外へ漏れている状態を検知し、 感電や漏電火災を防ぐために電源を遮断する保護機器です。
ノーヒューズブレーカが過電流や短絡を主に見るのに対して、 漏電ブレーカは「電気の漏れ」を見ます。ここを分けて考えると、役割がかなり整理しやすくなります。
先輩 漏電ブレーカは、ざっくり言うと漏れた電気を見つけて電源を止める保護役だよ。
新人 ただのブレーカと同じように見えても、見ている異常が違うんですね。
先輩 そう。過電流・短絡を見るNFBと、漏電を見る漏電ブレーカは役割を分けて覚えるといいね。
漏電ブレーカとは？
漏電ブレーカは、電気が本来の電線や回路を通らず、機器の金属部や大地側へ漏れている状態を検知するブレーカです。 漏電を検知すると、回路を遮断して電気の供給を止めます。
漏電は、感電事故や漏電火災の原因になることがあります。 そのため、住宅、工場、屋外設備、水まわり、機械設備など、さまざまな場所で漏電ブレーカが使われます。
「電気が漏れていないかを見張るブレーカ」と見ると分かりやすい
漏電ブレーカは、単に電気の使いすぎを見るだけではありません。 電気が本来の通り道から外へ漏れていないかを見張り、異常時にすばやく遮断します。

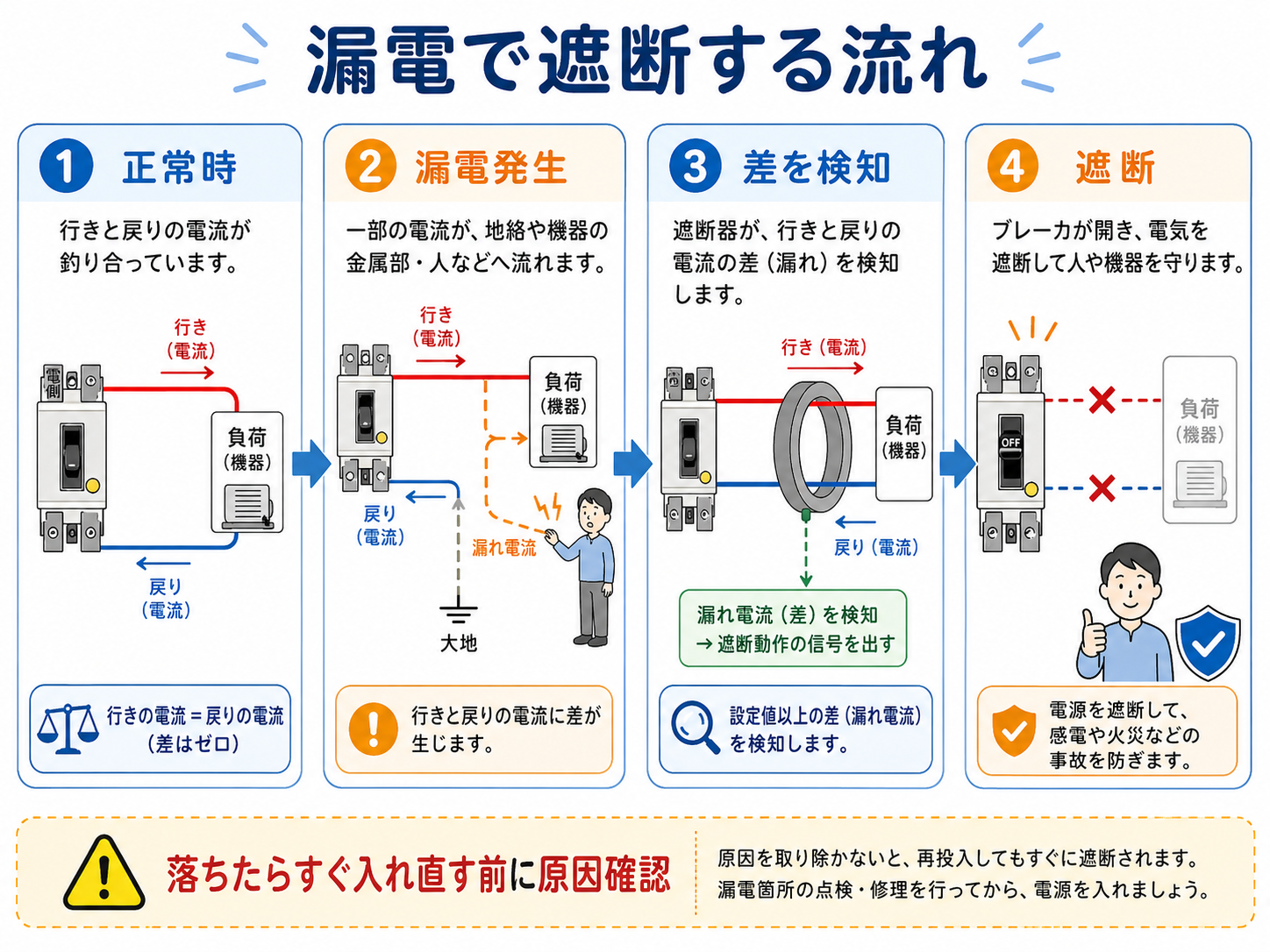

漏電ブレーカの基本の動き
漏電ブレーカの動きは、 正常時 → 漏電発生 → 差を検知 → 遮断 という流れで見ると分かりやすいです。
1. 正常時
行きの電流と戻りの電流が釣り合っている状態です。
2. 漏電が発生
一部の電気が機器の金属部や大地、人の体などへ流れます。
3. 電流の差を検知
行きと戻りの電流差を漏れ電流として検知します。
4. 電源を遮断
ブレーカがOFFになり、感電や火災などの事故を防ぎます。
落ちたらすぐ入れ直す前に原因確認
漏電ブレーカが落ちた場合、どこかで漏電している可能性があります。 原因を取り除かないまま復帰すると、再び遮断したり危険な状態が続いたりします。

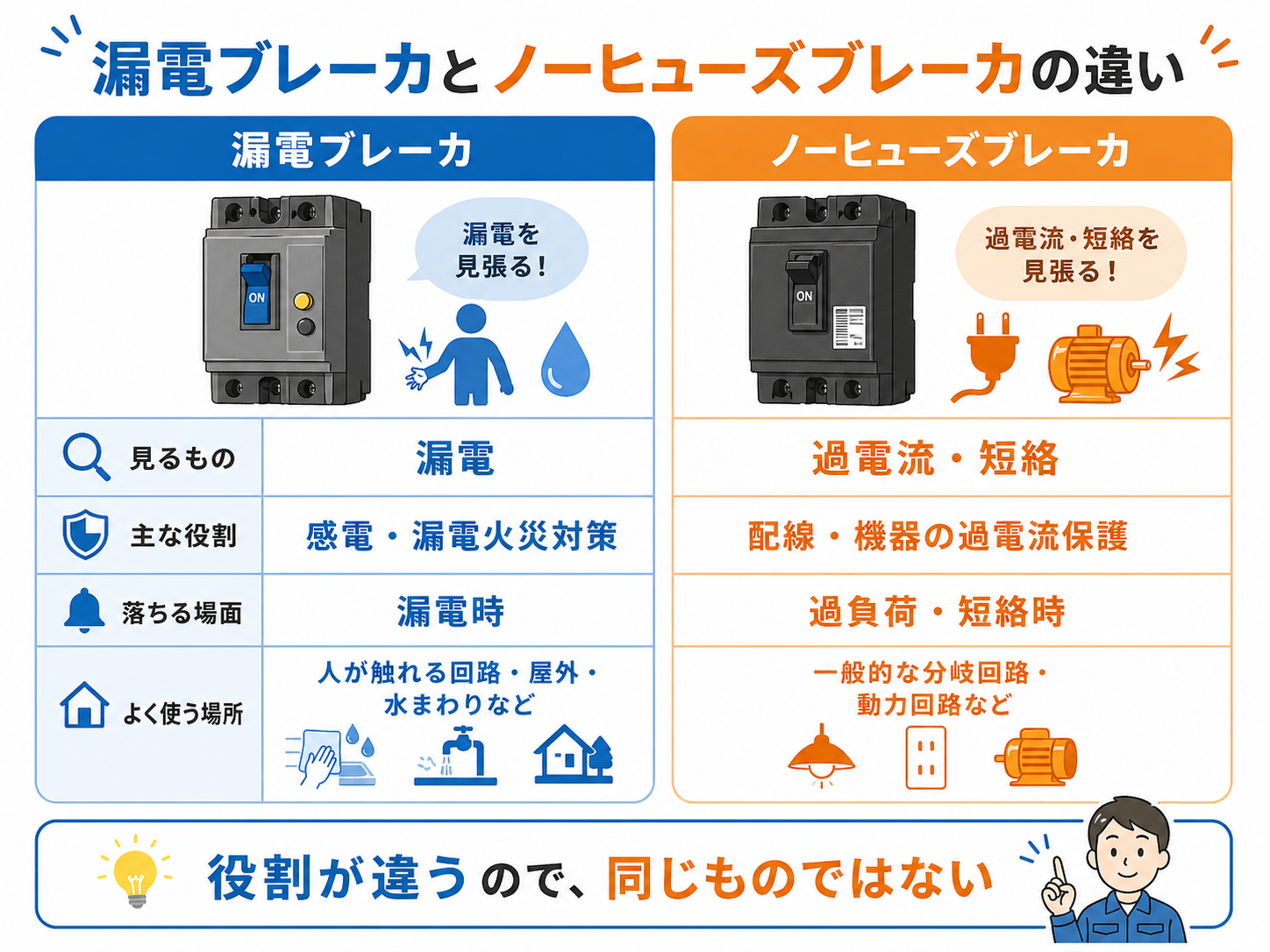

漏電ブレーカとノーヒューズブレーカの違い
漏電ブレーカとノーヒューズブレーカは、見た目が似ていることがあります。 ただし、何を見て、何を守るのかが違います。
| 種類 | 見るもの | 主な役割 | 落ちる場面 |
|---|---|---|---|
| 漏電ブレーカ | 漏電 | 感電・漏電火災対策 | 漏電時 |
| ノーヒューズブレーカ | 過電流・短絡 | 配線・機器の過電流保護 | 過負荷・短絡時 |
新人 漏電ブレーカは漏電、ノーヒューズブレーカは過電流や短絡を見る。こう分ければいいですか？
先輩 その分け方で大丈夫。役割が違うので、同じものではないと覚えておくと現場でも迷いにくいよ。
現場で見るときの注意点
漏電ブレーカが落ちたときは、すぐに入れ直す前に、漏電原因を確認することが大事です。 水濡れ、機器の劣化、配線の傷、端子部の汚れなどが原因になることがあります。
- 水まわりや屋外機器で漏電していないか
- 機器の絶縁が悪くなっていないか
- 配線被覆に傷や劣化がないか
- 端子部に水分、粉じん、油分などが付いていないか
- 何度も同じ漏電ブレーカが落ちていないか
原因が分からないまま何度も復帰しない
漏電ブレーカが落ちるのは、漏電の可能性を示す重要なサインです。 原因確認なしで何度も入れ直すと、感電や火災につながるおそれがあります。
テストボタンの役割も知っておく
漏電ブレーカには、正常に動作するか確認するためのテストボタンが付いていることがあります。 点検方法や頻度は、設備の管理ルールやメーカーの説明に従って確認します。
まとめ：漏電ブレーカは漏電事故から人と設備を守る保護機器
漏電ブレーカは、電気が本来の回路から漏れている状態を検知し、 感電や漏電火災などの事故を防ぐために電源を遮断する保護機器です。
ノーヒューズブレーカとは、見ている異常が違います。 漏電ブレーカは漏電、ノーヒューズブレーカは過電流や短絡を見るものとして整理すると分かりやすいです。
