向いている人
- 制御盤のパワーサプライの役割を知りたい人
- DC24V電源がどこから来ているか追いたい人
- トランスとの違いが少しあいまいな人
先に結論：パワーサプライは「制御盤のDC24Vを作る電源装置」

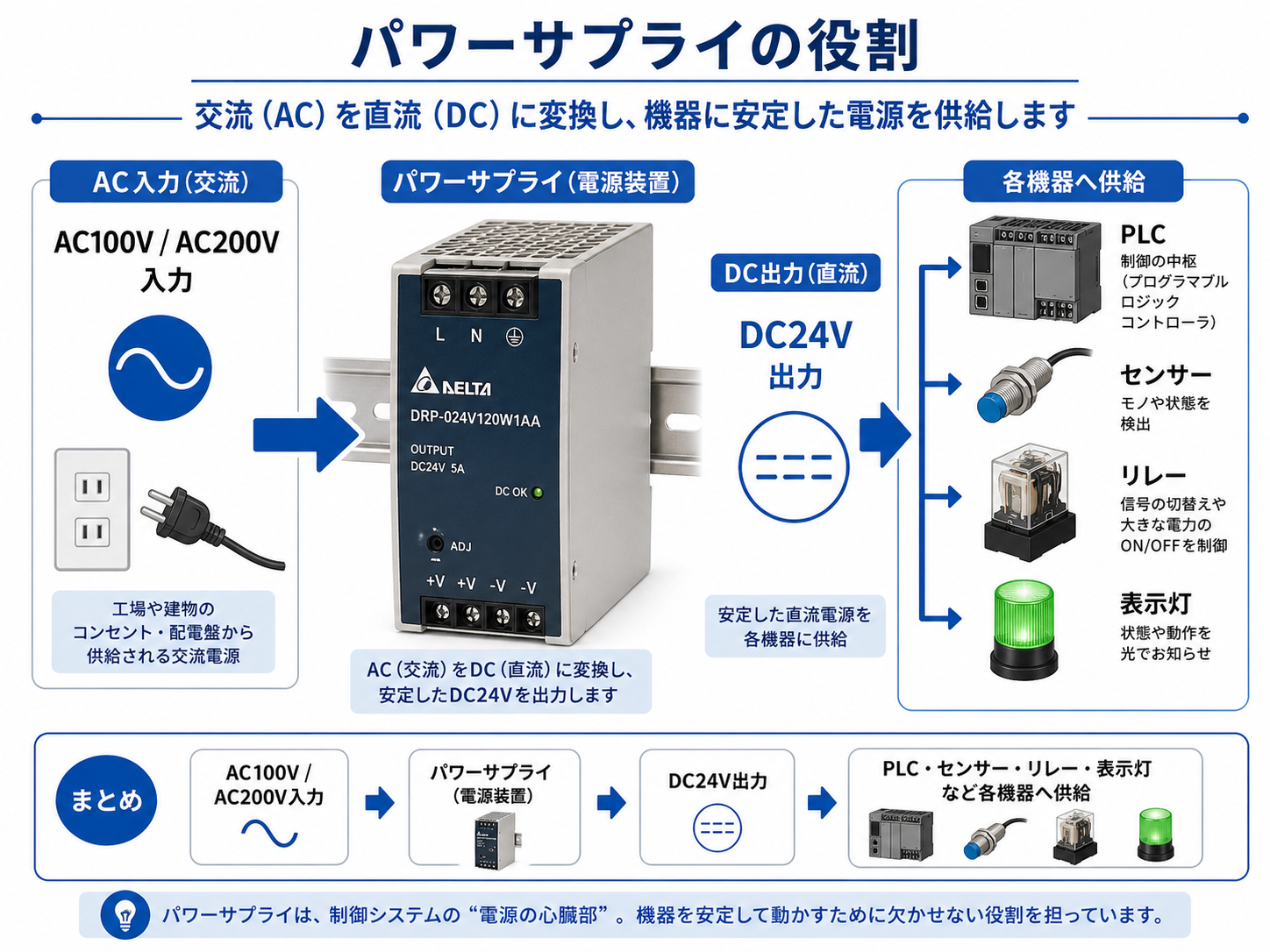

パワーサプライは、AC100VやAC200Vなどの交流入力を受けて、DC24Vなどの直流電源を出力する装置です。 制御盤では、PLC、センサー、リレー、表示灯、I/O機器などへ電源を供給するためによく使われます。
現場では「パワーサプライ」「DC24V電源」「スイッチング電源」などと呼ばれることがあります。 役割としては、制御機器が安定して動くためのDC電源を作る部品と考えると分かりやすいです。
パワーサプライを見る時は「入力」と「出力」を分ける
入力側にはAC100VやAC200V、出力側にはDC24Vが出ます。 電源トラブル時は、入力が来ているか、出力DC24Vが出ているかを分けて確認します。
先輩パワーサプライは、制御盤の中でDC24Vを作る電源装置だね。
新人PLCやセンサーに入っている24Vは、ここから作られていることが多いんですね。
先輩そう。電源が出ていない時は、入力側と出力側を分けて見ると追いやすいよ。
パワーサプライとは？
パワーサプライとは、制御盤の中で使う電源装置のことです。 一般的には、AC100VやAC200Vなどの交流電源を入力して、DC24Vなどの直流電源を出力します。
制御機器の多くはDC24Vで動くため、パワーサプライは制御盤の中でもかなり重要な部品です。 ここが止まると、PLC入力、センサー、リレー、表示灯などがまとめて動かなくなることがあります。
ACをDCに変換する
交流入力を受けて、制御機器で使いやすい直流電源を作ります。
DC24Vを供給する
PLC、センサー、リレー、表示灯などへ安定したDC24Vを供給します。
制御盤の電源の中心になる
パワーサプライが止まると、複数の制御機器が同時に動かなくなることがあります。
容量不足に注意する
接続機器が増えると電流が足りなくなり、電圧低下や不安定動作につながる場合があります。
まず「DC24Vが出ているか」を見る
PLCやセンサーが動かない時は、プログラムや機器本体を見る前に、 パワーサプライの出力DC24Vが正常かを確認すると切り分けしやすくなります。
制御盤での使われ方
制御盤では、パワーサプライの出力DC24Vをサーキットプロテクタや端子台を通して、各機器へ分配します。 供給先は、PLC、センサー、リレー、表示灯、ブザー、I/Oユニットなどです。
| 供給先 | 使われ方 | 確認ポイント |
|---|---|---|
| PLC | CPUやI/Oまわりの電源 | 電源ランプ、入力ランプ、通信状態を確認します。 |
| センサー | 近接センサー、光電センサーなどの電源 | +24V、0V、信号線を分けて確認します。 |
| リレー | DC24Vコイルや補助回路の電源 | コイル電圧が来ているか、接点側と分けて見ます。 |
| 表示灯 | DC24Vランプや表示回路の電源 | ランプ本体か電源側かを切り分けます。 |
サーキットプロテクタの後ろで分岐していることが多い
パワーサプライの出力側にサーキットプロテクタを入れ、そこから回路ごとに分けて保護することがあります。 電源が出ない時は、パワーサプライ本体だけでなく、その先の保護回路も確認します。
パワーサプライとトランスの違い

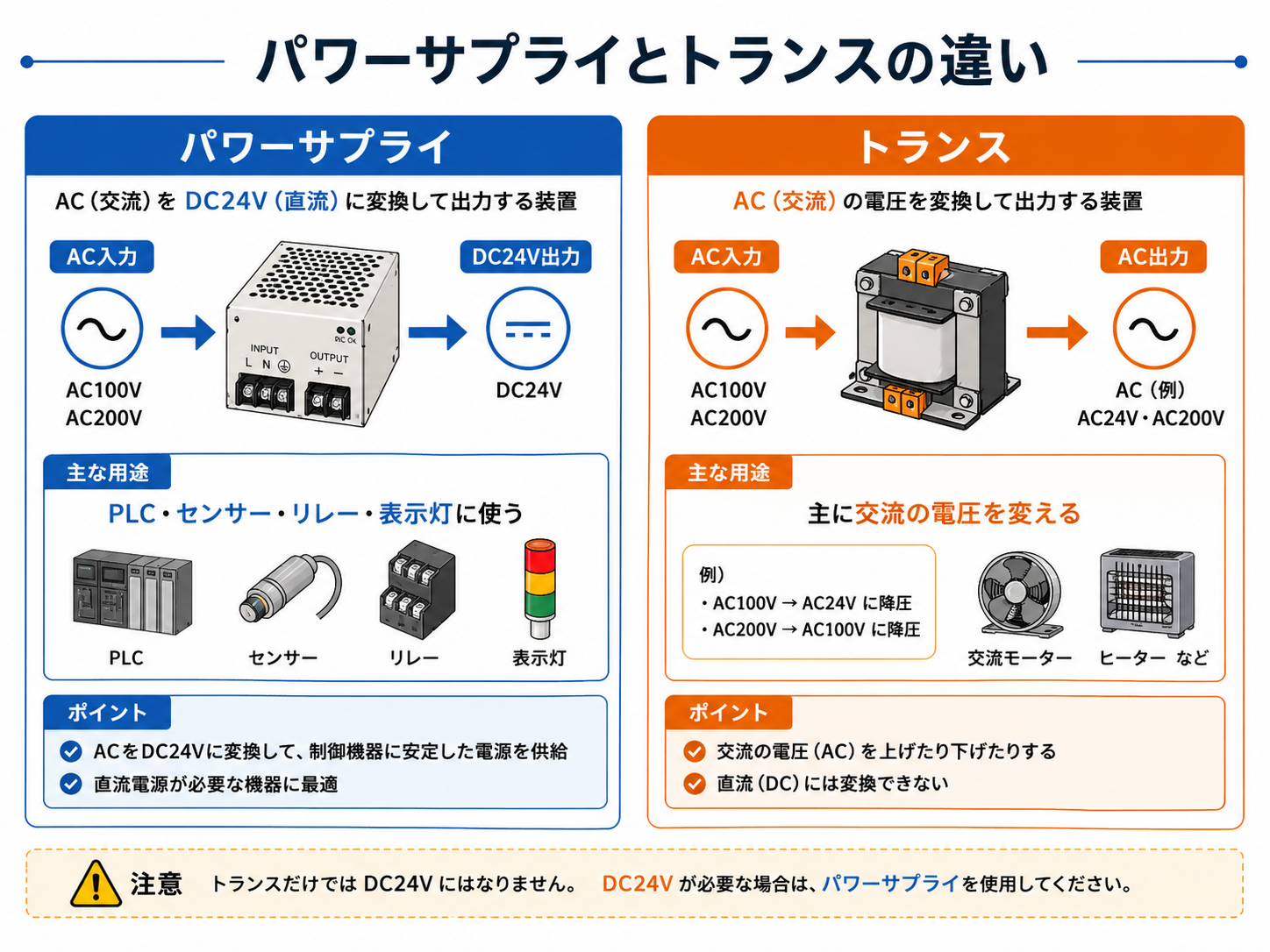

パワーサプライとトランスは、どちらも電源まわりで使う部品なので混ざりやすいです。 ざっくり分けると、パワーサプライはACをDCに変換してDC24Vを作る部品、トランスは主にACの電圧を変える部品です。
| 項目 | パワーサプライ | トランス |
|---|---|---|
| 主な役割 | ACをDC24Vに変換する | ACの電圧を上げ下げする |
| 出力 | 直流、DC24Vなど | 交流、AC100V・AC24Vなど |
| よく使う場面 | PLC、センサー、リレー、表示灯の電源 | AC電圧の変換、補助電源、絶縁用途など |
| 注意点 | 容量、出力電圧、過負荷、放熱を見る | トランスだけではDC24Vにはならない |
DC24Vが必要なら、基本はパワーサプライを見る
トランスは電圧を変える部品ですが、直流電源を作る目的ではパワーサプライを使うことが多いです。 制御盤でDC24V回路を見る時は、まずパワーサプライの入力と出力を確認します。
入力端子と出力端子の見方
パワーサプライを見る時は、入力側と出力側を分けて確認します。 入力側にはAC100VやAC200V、出力側には+V、-VなどのDC24V端子があります。
L / N
AC入力側の端子です。AC100VやAC200Vが入力されているか確認します。
+V / -V
DC出力側の端子です。DC24Vが正常に出ているか測定します。
FG / アース
接地用の端子です。盤の接地やノイズ対策に関わる場合があります。
DC OKランプ
出力状態を示すランプです。消灯している時は入力・出力・過負荷を確認します。
入力が正常でも、出力が出ていないことがある
AC入力が来ていても、過負荷、短絡、本体不良、保護回路動作などでDC24Vが出ないことがあります。 入力側と出力側を両方確認するのがポイントです。

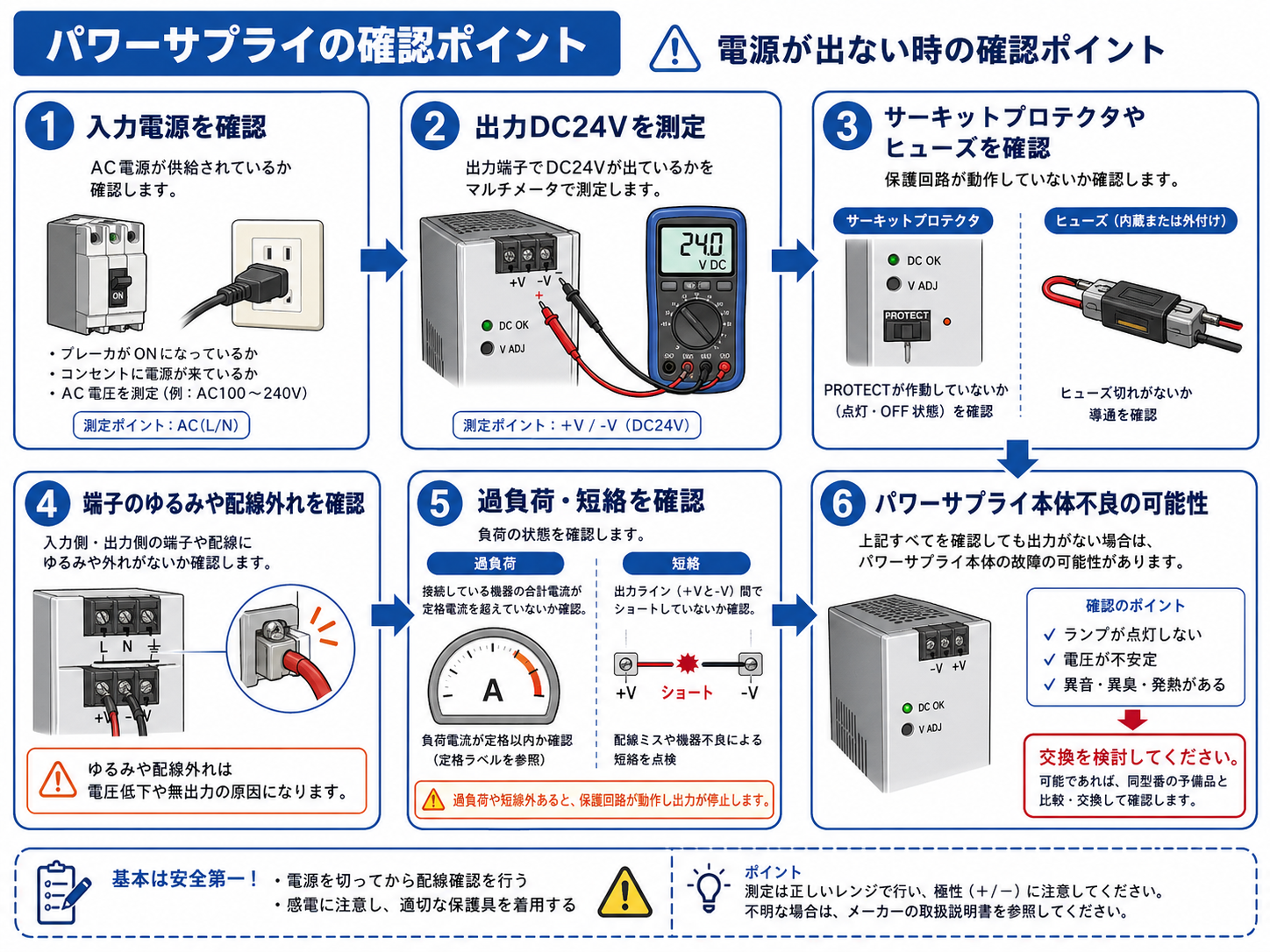

電源が出ない時の確認ポイント
パワーサプライからDC24Vが出ていない時は、本体不良と決めつける前に、入力電源、出力電圧、保護回路、端子ゆるみ、負荷側の短絡などを順番に確認します。
入力電源が来ているか
AC100VやAC200Vが入力端子に来ているか確認します。
出力DC24Vを測定する
+Vと-V間でDC24Vが出ているか、テスターで確認します。
保護回路を確認する
サーキットプロテクタやヒューズが動作していないか確認します。
端子ゆるみを見る
入力側、出力側の端子ゆるみや配線外れを確認します。
過負荷・短絡を見る
負荷側の機器や配線で短絡していないか、接続機器が増えすぎていないか見ます。
本体不良を疑う
入力が正常で負荷側にも異常がないのに出力が出ない場合、本体不良の可能性があります。
新人DC24Vが出ていなかったら、すぐ電源装置を交換ですか？
先輩交換前に、入力電源、出力側の短絡、サーキットプロテクタ、端子ゆるみを確認しよう。本体以外が原因のこともあるよ。
選定・交換するときの注意点
パワーサプライを交換・選定する時は、出力電圧だけでなく、容量、入力電圧、取付方法、端子位置、放熱スペースも確認します。 同じDC24Vでも、容量が足りないと不安定動作につながります。
| 確認項目 | 見る理由 |
|---|---|
| 出力電圧 | DC24Vなど、接続機器に合った電圧か確認します。 |
| 出力容量 | 5A、10Aなど、負荷全体の消費電流に余裕があるか確認します。 |
| 入力電圧 | AC100V、AC200V、AC100〜240V対応などを確認します。 |
| 取付方法 | DINレール取付、ねじ取付など、既存盤に合うか確認します。 |
| 放熱スペース | 発熱する部品なので、周囲の空間や通風も確認します。 |
容量不足のまま使うと、電圧低下や不安定動作につながる
PLCやセンサーが時々落ちる、表示灯が暗い、リレーが不安定などの症状は、電源容量や電圧低下が関係することがあります。 交換時は、元の容量だけでなく、実際の負荷も確認します。
まとめ：パワーサプライは「制御盤のDC24Vを支える部品」
パワーサプライは、AC100VやAC200VをDC24Vに変換して、PLC・センサー・リレー・表示灯などへ電源を供給する部品です。 制御盤の中では、かなり重要な電源の中心部品になります。
トランスは主にAC電圧を変える部品で、パワーサプライはACをDC24Vに変換する部品です。 DC24V回路を見る時は、パワーサプライの入力側と出力側を分けて確認すると追いやすくなります。
電源が出ない時は、入力電源、出力DC24V、サーキットプロテクタ、端子ゆるみ、過負荷・短絡、本体不良の順に確認します。 いきなり交換ではなく、どこで止まっているかを切り分けることが大切です。
